小管焊接技巧:滚动焊单面化为双面焊割

◇学习目标◇

1.能进行小管滚动焊接单面焊接双面成形操作。

2.能结合焊接操作实际,焊接工艺及调整焊接工艺参数。

3.能进行自检。

4.能安全文明生产。

5.能利用评分表进行自我评定。

建议学时:4学时。

◇学习过程◇

1.了解小管焊接的运条方法。

由于小管外表为弧形,焊接时金属易向下流淌,需控制好金属的流动及熔池的大小。小管水平转动焊接是小管对接焊中最容易操作的一种焊接位置,容易保障质量,生产率也较高,但由于它受工件形式和施工条件的限制,应用范围较小。

2.焊前坡口的清理、修磨钝边。

由于要求小管单面焊接双面成形,为保证背面的成形效果,小管加工时必须加工钝边及坡口。具体要求为:单件管子倒角30°,两件组合后为60°,清除坡口面及其端部内外表面两侧20 mm范围内的油、锈及其它污物,直至露出金属光泽。

3.对接小管及间隙的调整。

将管子置于胎具或相应的组对辅具上进行装配、点焊。以不出现错位、不同轴等现象为合格。装配间隙为3 mm,钝边为1 mm。采用两点定位,采用与焊件相同牌号的焊条进行点焊,焊点长度为10~15 mm,点焊缝应保证焊透和无焊接缺陷,将固定点的两端预先打磨成斜坡以便于接头。错变量小于0.5 mm。

4.焊接工艺参数的选择,如表7-3-1。

表7-3-1 焊接参数

(www.daowen.com)

续表

5.焊条角度的变化规律及焊接手法的运用。

保持在立焊位焊接,有利于背面成形及各层焊接质量的保障,纹路均匀,成形良好,但要控制好熔池的大小及引弧点的位置。本方法较易学。

6.在焊接过程中有哪些注意事项?

7.检测(考核)评分表。

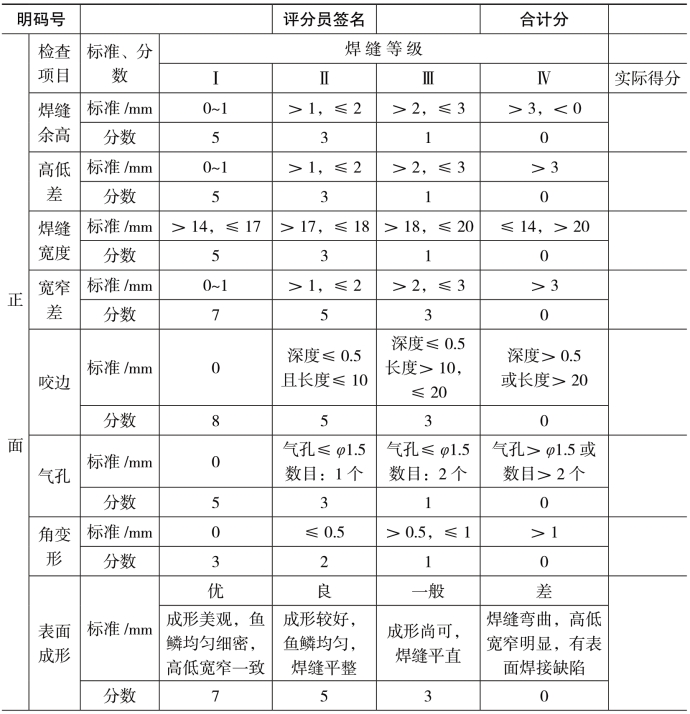

管试件外观检查项目及评分标准

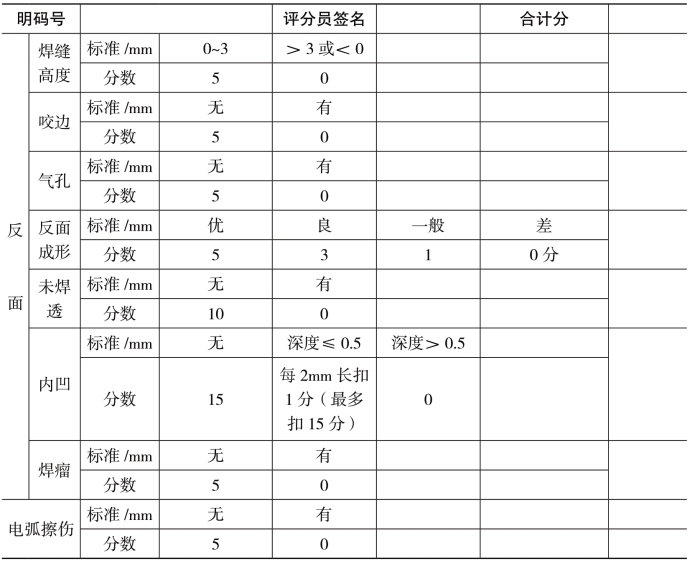

续表

注:1.正、反两面满分为100分,评分后除以2为实际得分。
2.气孔检查采用5倍放大镜
3.表面有裂纹、夹渣、未熔合等缺陷之一,外观作0分处理。
4.焊缝未盖面、焊缝表面及根部经修补或试件做舞弊标记的,该单项作0分处理。
5.未焊透由射线判定,外观组评分。

8.焊缝检验后。

(1)你在焊接过程中遇到了哪些问题?该如何解决?

(2)你的焊缝有哪些缺陷?你觉得该如何进行防止?

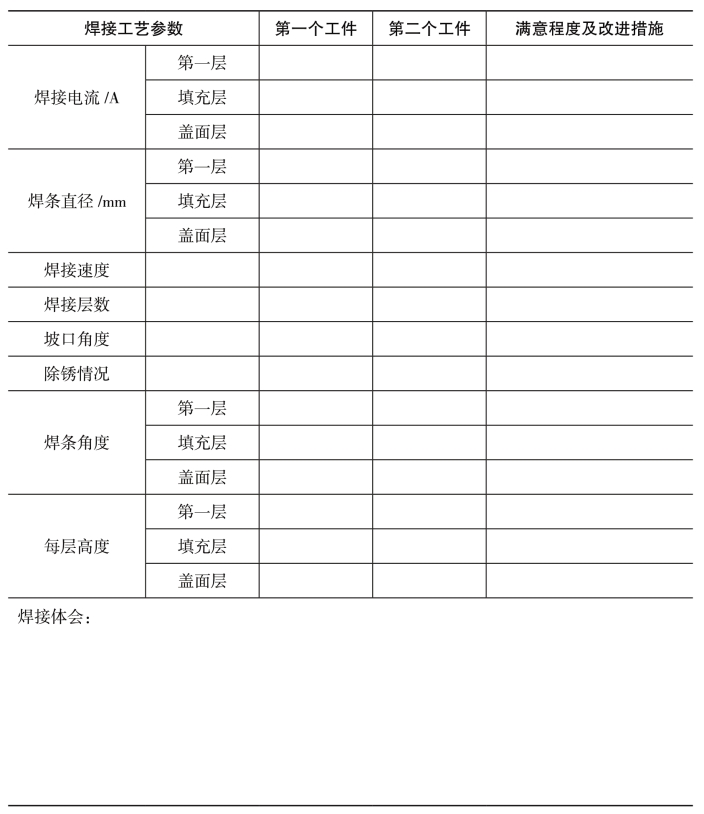

(3)通过不断练习和改进,完成下表。
