◇学习目标◇

1．能进行单面焊接双面成形操作。

2．能制定焊接工艺及调整焊接工艺参数。

3．能进行自检。

4．能安全文明生产。

5．能利用评分表进行自我评定。

建议学时：44学时。

◇学习过程◇

1．领取工、量具清单。

在教师的指导下，结合工艺卡，填写领取的工、量具清单表。

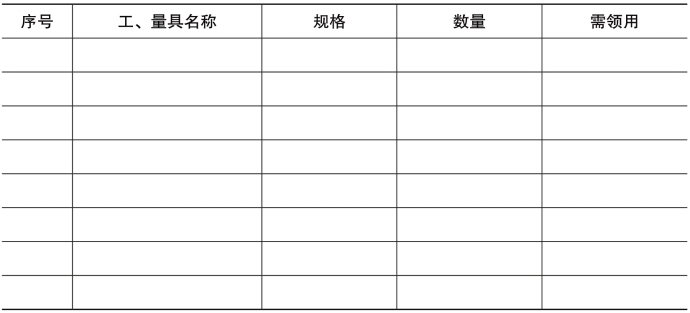

工、量具清单表

2．焊前准备。

（1）材料。

（2）设备及型号。

（3）工具。

（4）操作图及角度（图4-3-1）。

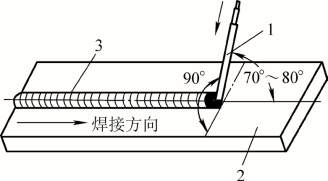

图4-3-1　平覆焊操作图

1—焊条；2—母材；3—焊道

（5）运条基本动作（图4-3-2）。(www.daowen.com)

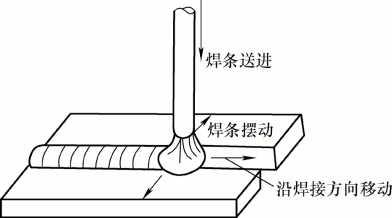

图4-3-2　运条基本动作

运条基本动作方向、作用及操作要求如表4-3-1所示。

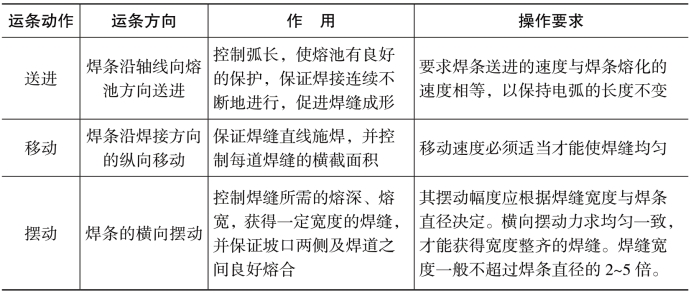

表4-3-1　运条基本动作及作用

（6）常用的运条方法、特点及适用范围（4-3-2）。

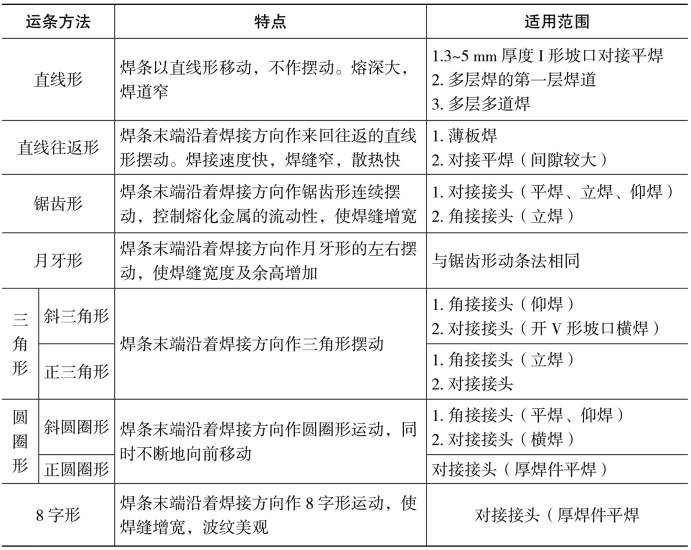

表4-3-2　运条方法、特点及适用范围

根据图4-3-3，填写运条方法。

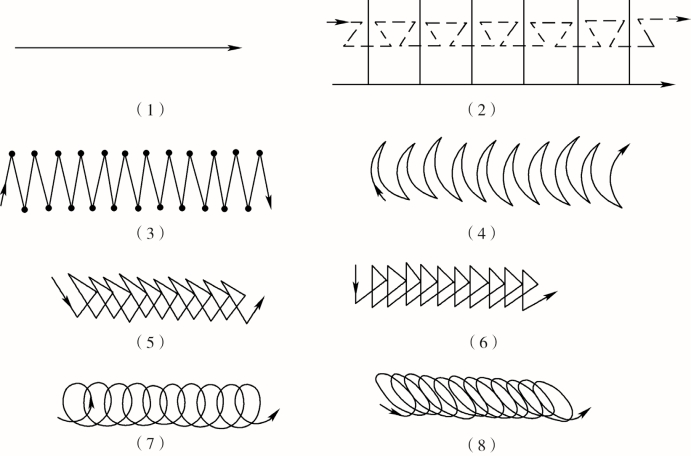

图4-3-3　运条方法

（1）____________（2）____________（3）____________（4）____________

（5）____________（6）____________（7）____________（8）____________

3．根据你们自己制定的焊接工艺进行焊接。

（1）在焊接过程中，你遇到了哪些问题？你是怎么克服的？

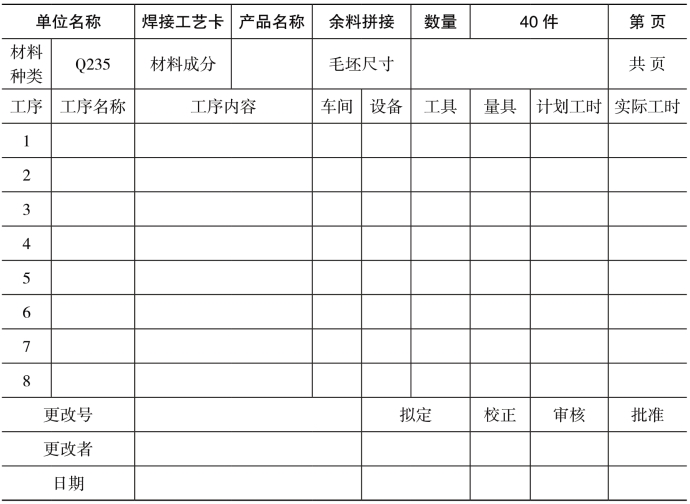

（2）焊接完成后你觉得你的焊接工艺还存在哪些问题？结合焊接重新改进焊接工艺并填写焊接工艺卡。

（3）你觉得焊接完成后，我们还应该做什么？

（4）结合焊接过程，说说焊接过程中的注意事项。

4．工件的检验。
