◇学习目标◇

1．能通过查阅资料，认识焊缝的基本符号。

2．能通过查阅资料，认识常用主要焊接方法代号。

3．了解焊缝的分类。

4．了解焊缝的形状尺寸。

5．了解基本符号和指引线的位置规定。

建议学时：6学时。

◇学习过程◇

1．通过查阅焊接接头相关知识，回答下列问题。

（1）什么是焊接接头？它主要由哪些部分组成？

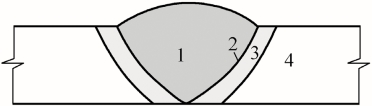

（2）说出图4-1-1焊接接头中各部分名称。

图4-1-1　焊接接头

1：________________________ 2：________________________

3：________________________ 4：________________________

（3）坡口的选择原则有哪些？

（4）根据表4-1-1中的图示，简述焊接接头不同类型的特点与应用？

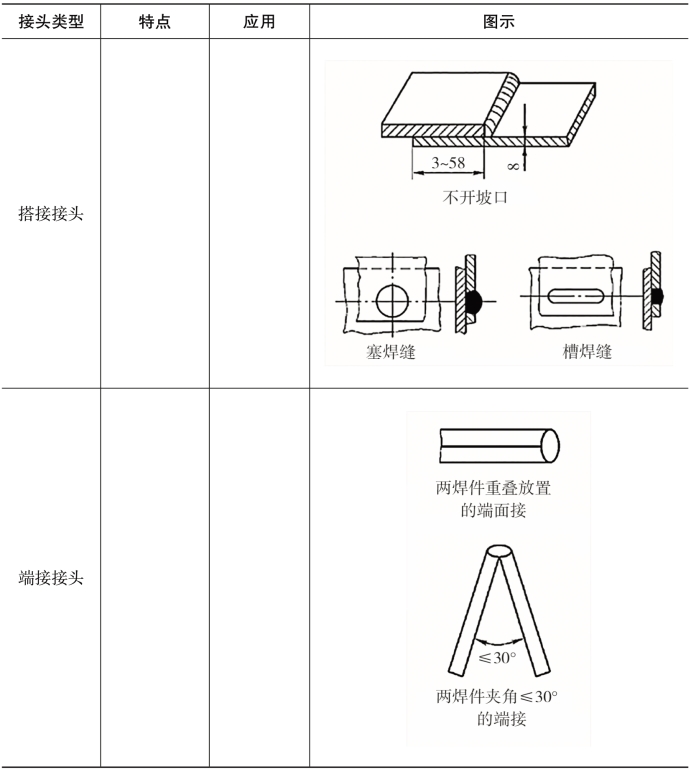

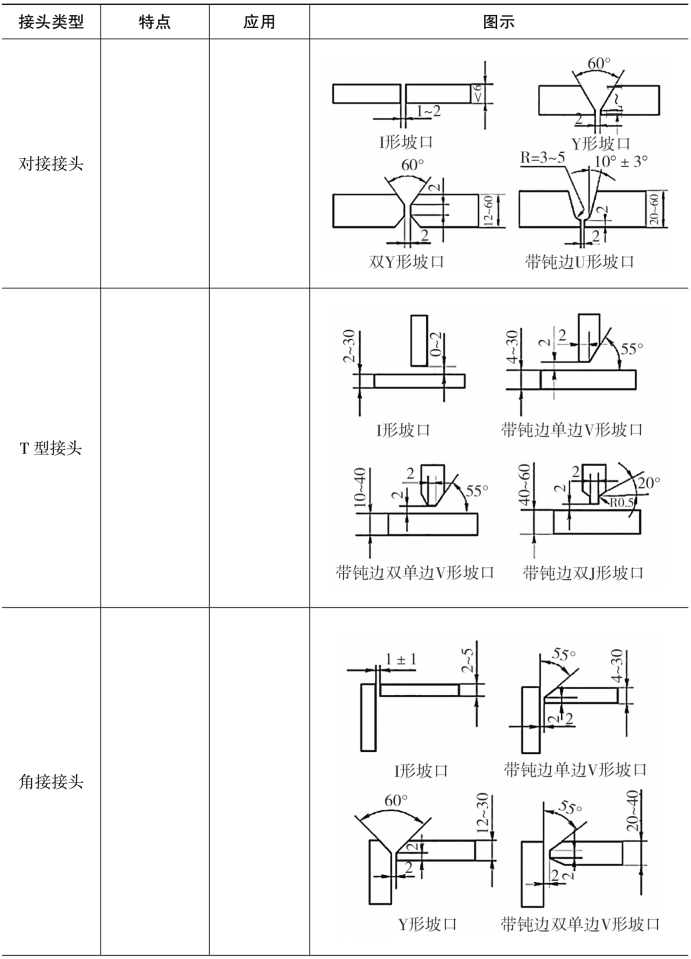

表4-1-1　焊接的类型和特点

(www.daowen.com)

续表

（5）焊缝按不同的分类方法可分为哪些？

①按焊缝在空间位置的分类可分为：

②按焊缝结构形式的分类可分为：

③按焊缝断续情况的分类可分为：

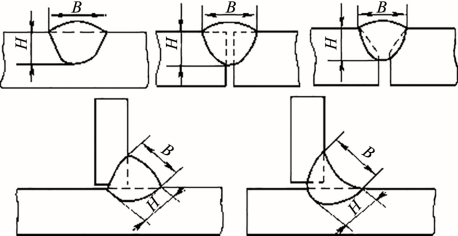

（6）焊缝成形系数。

2．焊缝基本符号。

查阅资料填写表4-1-2。

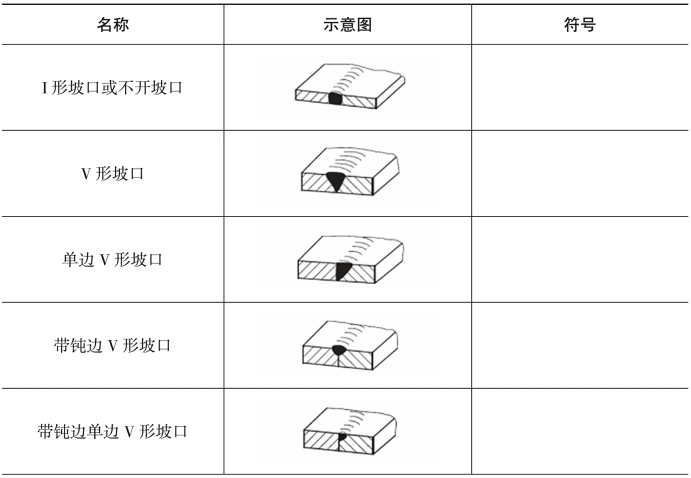

表4-1-2　焊缝基本符号

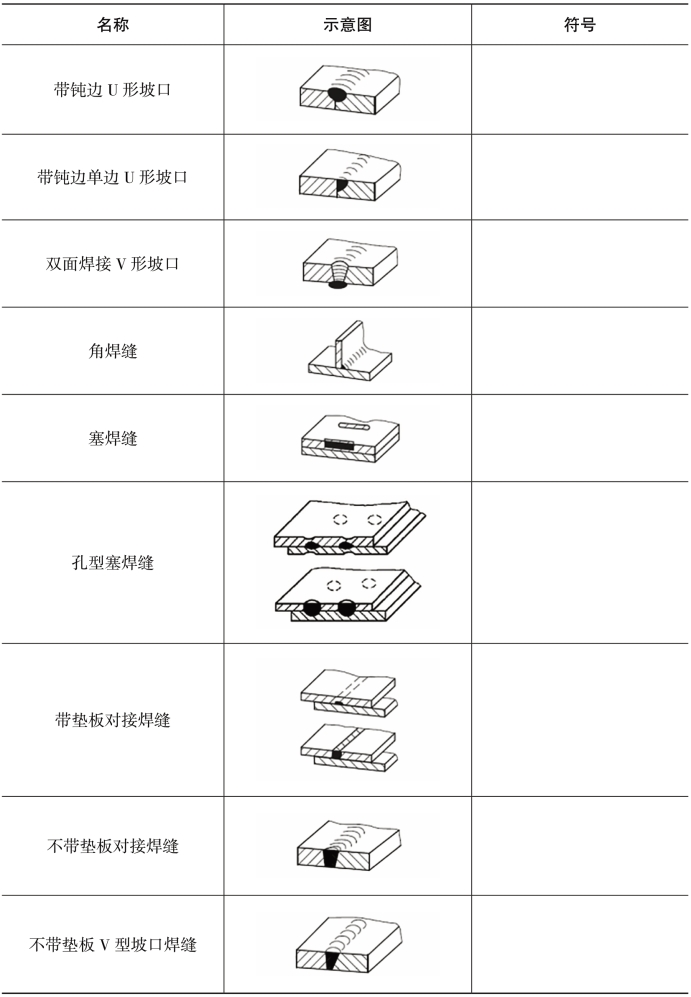

续表

3．常用主要焊接方法代号。

根据表4-1-3中内容，填写焊接方法。

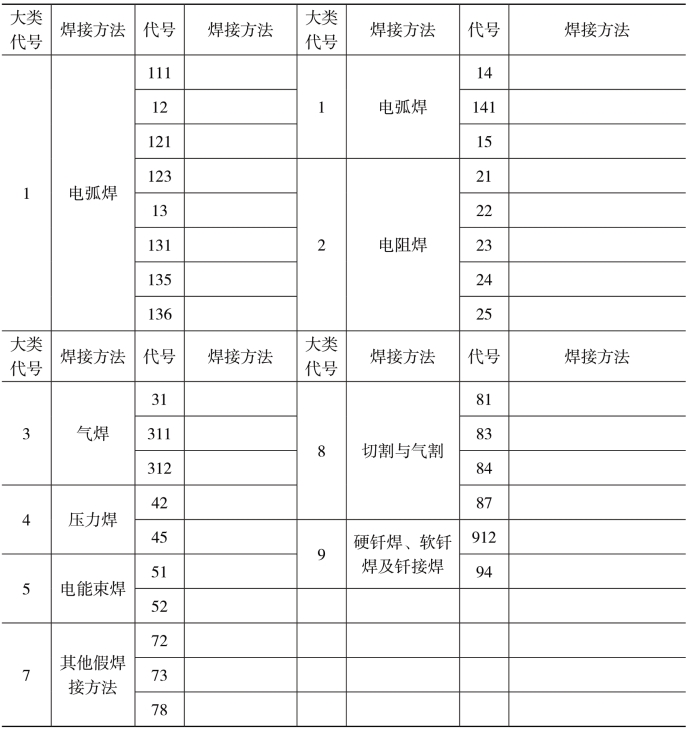

表4-1-3　常用主要焊接方法代号
