◇学习目标◇

1．能正确穿戴劳保用品。

2．能开关焊机。

3．能正确规范操作姿势。

4．能对焊缝的形成及焊条的组成有所了解。

5．能按要求准备引弧练习和平敷焊的工、量具，并能正确填写工具表单。

建议学时：4学时。

◇学习过程◇

1．上网查阅资料，按要求穿戴好劳保用品，由组长检查合格后方可入车间。

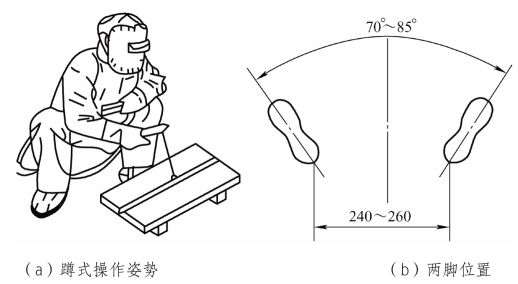

2．操作姿势（图3-2-1）。

图3-2-1　平焊操作姿势

3．什么是焊条？焊条的用途有哪些？它由哪两部分组成（图3-2-2）？

图3-2-2　焊条

写出焊条各部分名称：

1______________ 2______________ 3______________ 4______________

4．焊缝的形成过程（图3-2-3）。

焊接时焊条和焊件接触短路，引燃电弧，电弧的高温将焊条和焊件局部熔化，熔化的焊芯以熔滴的形式过渡到焊件表面形成熔池。随着电弧沿焊接方向不断移动，熔池金属逐 步冷却结晶形成焊缝。

5．焊条电弧焊的基本焊接电路，如图3-2-3所示。(www.daowen.com)

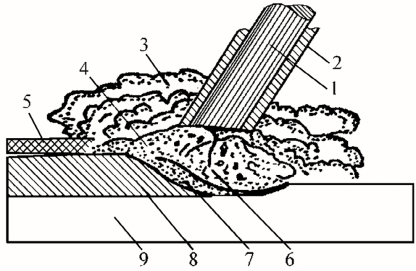

图3-2-3　焊接的形成过程示意图

1—焊芯；2—焊条药皮；3—保护气体；4—液态熔渣；5—固态熔渣；6—熔滴；7—熔池；8—焊缝；9—焊件

焊条电弧焊的基本焊接电路由弧焊电源、焊钳、焊接电缆、焊条、电弧、焊件等组成图（图3-2-4）。

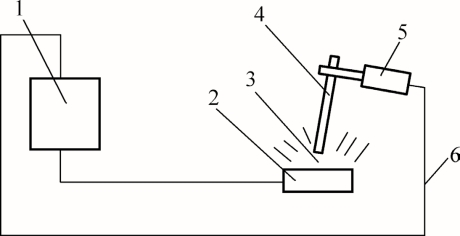

图3-2-4　焊条电弧焊的基本焊接电路

1—电源；2—焊件；3—电弧；4—焊条；5—焊钳；6—焊接电缆

6．根据工艺图（图3-2-5）完成下列作业。

图3-2-5　工艺图

（1）写出引弧方法。

（2）写出引弧练习、平敷焊工作的基本内容。

（3）焊条由哪些部件组成？

（4）在操作过程中，劳保用品有哪些？应如何规范穿戴？

（5）对本次进行工艺分析所需用到的工量具，填写工、量具清单表。

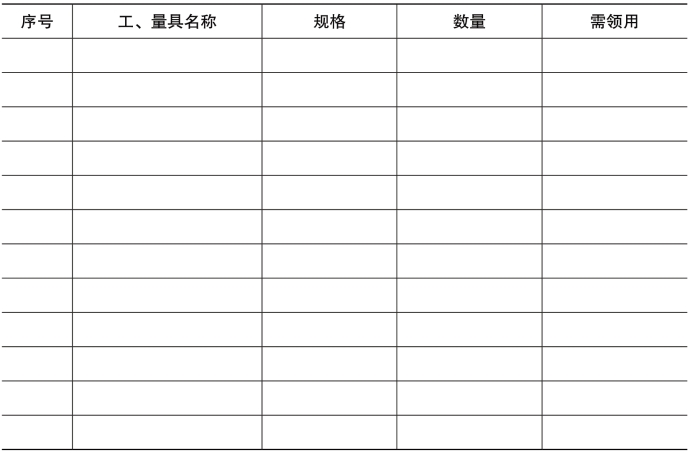

工、量具清单表

（6）根据工艺图填写平敷焊练习完成后应测量和需达到的项目及图样要求，判断是否合格。对不合格项目进行分析，并说出原因。

7．清理现场，归置物品。

你现在养成及时整理工作台、按规定维护保养设备、合理收纳放置工量具的好习惯了吗？这样的好习惯对你的工作有帮助吗？
