◇学习目标◇

1.通过查阅资料,进一步了解焊接设备。

2.了解焊接工具的用途和使用方法。

3.能对手工电弧焊的含义有所了解。

4.能对手工电弧焊的应用领域有所了解。

5.能识读焊接安全操作规程

建议学时:2学时。

◇学习过程◇

1.查阅资料,回答下列问题。

(1)在我们的生活中哪些地方用到焊接?说出它们是由什么焊接方法焊接而成的。

(2)手工电弧焊运用的领域有哪些?

(3)弧焊电源的分类有哪些?

2.通过学习下列资料和自己观看视频了解焊接设备。

我国弧焊电源型号按国家标准《电焊机型号编制方法》(GB/T 10249—2010)标准编制(图3-1-1)。

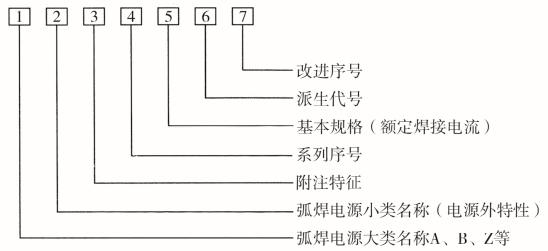

图3-1-1 弧焊电源型号的编排次序

(1)BX1-315型动铁芯式弧焊变压器(图3-1-2)。

图3-1-2 动铁芯式弧焊变压器(www.daowen.com)

Ⅰ—固定铁芯;Ⅱ—动铁芯;W1—一次绕组;W2—二次绕组

(2)ZX7-400型逆变式弧焊整流器(图3-1-3)。

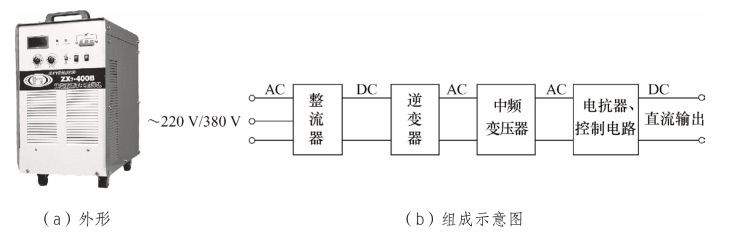

图3-1-3 ZX7-400型逆变式弧焊整流器

(3)焊钳(图3-1-4)。

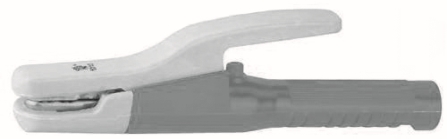

图3-1-4 焊钳

焊钳是用来夹持焊条进行焊接的工具。

常用的市售焊钳有300 A和500 A两种规格。

表3-1-1 常用的市售焊钳的型号

(4)焊接电缆

焊接电缆的作用是传导焊接电流

一般根据所需焊接电缆长度和焊接电流大小确定焊接电缆截面尺寸。

3.焊接常用工具(表3-1-2)。

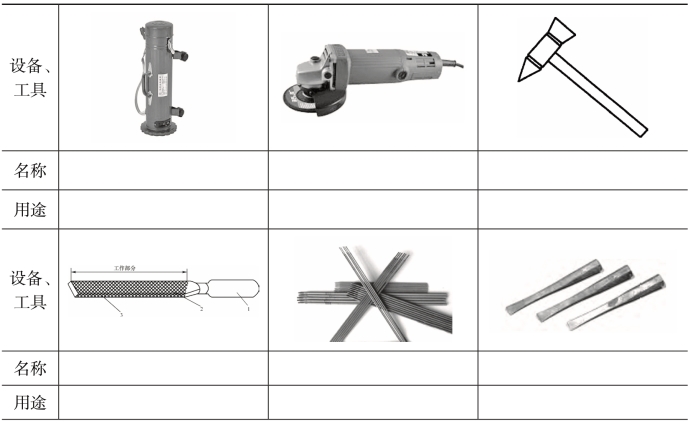

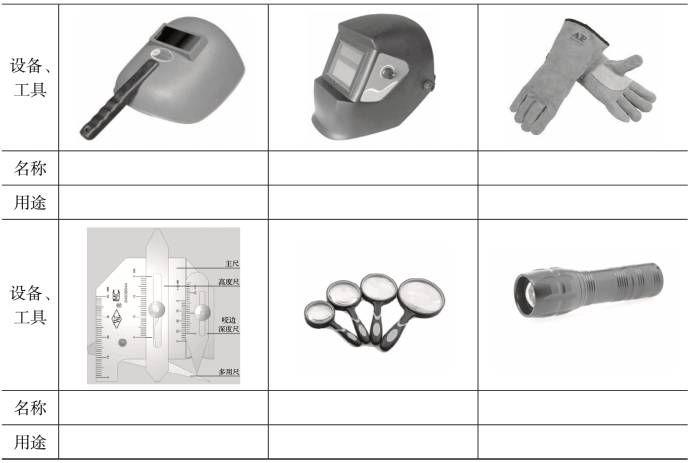

表3-1-2 焊接常用工具

续表
