确定加工步骤和方法的实用指南

◇学习目标◇

1.了解氧-乙炔气焊、气割设备的适用范围。

2.认识气体火焰和用途。

3.能根据材料图纸制定出合理的加工步骤。

4.能按要求准备加工材料的工、量具,并能正确填写工具表单。

5.能够区分气焊工件的焊缝哪些好,哪些差。

6.能按照要求规范地完成本次学习活动工作页的填写。

建议学时:4学时。

◇学习过程◇

一、产生气体火焰的气体

(一)氧气

在常温、常态下氧气是气态,分子式为O2。氧气本身不能燃烧,但能帮助其他可燃物质燃烧,具有强烈的助燃作用。

氧气的纯度对气焊与气割的质量、生产率和氧气本身的消耗量都有直接影响,气焊与气割对氧气的要求是纯度越高越好。

(二)乙炔

乙炔是由电石(碳化钙)和水相互作用而得到的一种无色而带有特殊臭味的碳氢化合物,其分子式为C2H2

乙炔是可燃性气体,它与空气混合时所产生的火焰温度为2350℃,而与氧气混合燃烧时所产生的火焰温度为3000~3300℃。

乙炔是一种具有爆炸性的危险气体,在一定压力和温度下很容易发生爆炸。

(三)液化石油气

液化石油气的主要成分是丙烷(C3H8)、丁烷(C4H10)、丙烯(C3H6)等碳氢化合物。在常压下以气态存在,在0.8~1.5 MPa压力下,就可变成液态,便于装入瓶中储存和运输,液化石油气由此而得名。

液化石油气与乙炔一样,与空气或氧气形成的混合气体具有爆炸性。但它比乙炔安全得多。

二、气体火焰的种类与性质

1.氧乙炔焰。

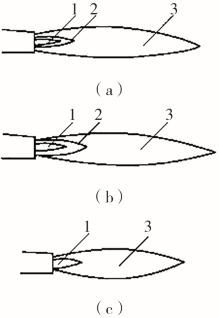

通过查阅资料和询问焊工师傅说出图中2-2-1中(a)(b)(c)各是什么火焰,1、2、3各代表火焰的什么部位?

图2-2-1

(a)_____________________________

(b)_____________________________

(c)_____________________________

1_________________________________

2_________________________________(www.daowen.com)

3_________________________________

2.查阅氧-乙炔火焰相关资料,填写表2-2-1。

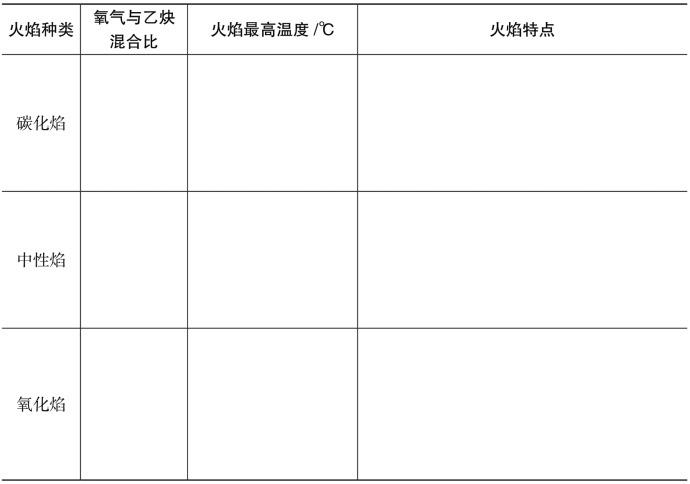

表2-2-1 氧-乙炔火焰表

3.通过查阅资料回答下列问题。

(1)氧气瓶和乙炔瓶外表是如何标识的?

(2)如何开启氧-乙炔设备?

(3)减压器的作用是什么?如何分类?

(4)对氧-乙炔设备的氧气和乙炔胶管有什么要求?

(5)氧-乙炔气割、气焊设备主要用于哪些材料的气割、气焊?

4.阅读实习材料图纸(图2-2-2),制作合理的加工工艺卡。

图2-2-2 板材加工尺寸图纸

材料为Q235,板材加工尺寸如图2-2-2所示。

要求:①切割边缘需平直、光滑;

②板材先按图2-2-2材料图纸所示尺寸加工,加工完成后单边开30°坡口;

③管材单件加工长度为100 mm,加工完成后单边开30°坡口;

④加工完成后需对工件进行检查;

⑤所给材料必须加工合格80件;

阅读加工图纸后,填写加工工艺卡。

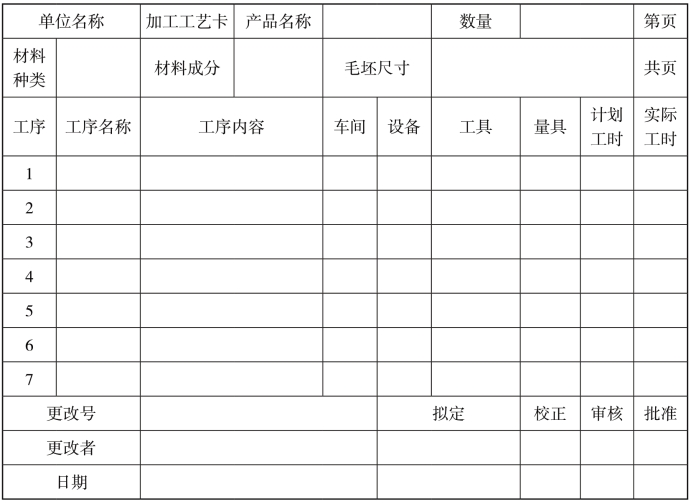

加工工艺卡

5.观看车间所用撮箕,回答下列问题。

(1)通过对车间所用撮箕的观察,你能说出它由哪些部分组成吗?

(2)观察后,和同学讨论,试着对撮箕进行放样并画出放样草图。

(3)画出放样草图后,小组讨论并制定出加工步骤。

6.通过小组讨论,结合你制定的加工步骤,填写下列工具清单。

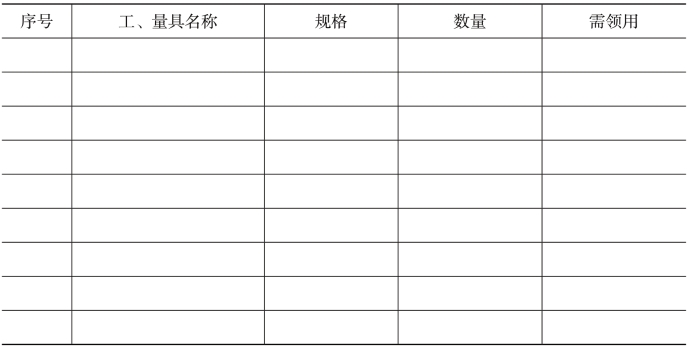

工、量具清单
