识读注射模装配图的基本步骤如下。

1）根据塑料制品的形状，初步确定分型面的位置。

2）确定模具的类型和结构组成。

3）确定各个模板的名称和固定形式。

4）确定型腔的数量和布局形式。

5）识读浇注系统。

6）分析推出机构。

7）分析冷却系统。

8）根据整体结构的分析过程，确定其工作原理。

现以图8-13为例，介绍识读注射模装配图的主要步骤和内容。

第一步，根据塑料制品的形状，初步确定分型面的位置。

首先，在图样的右上角找到塑料制品的图形。通过识图，可以确定该塑料制品是一个平板型尺子（图8-14），其结构简单，没有内部结构，属于简单件，但是由于尺子表面质量要求平

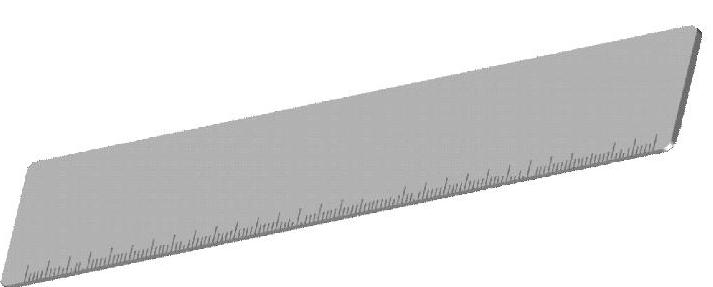

图8-14 塑料制品的立体图

整和光洁，所以在设计浇口和推出系统时要给予考虑。

通过注射模的设计原理可以知道此类零件的分型面应在最大平面上，所以该模具只有一个分型面即可满足设计要求。

第二步，确定模具的类型和结构组成。

从塑料制品的结构分析出该套模具应有一个分型面，但还要从主视图中加以确认。识读主视图时要先找到塑料制品的位置，然后找到分型面的位置，继而确定模具类型。

图8-15为注射模装配图主视图的局部放大图，根据塑料制品剖面线为双向斜线的原则，可以确定主视图中制品的位置。从图8-15中，我们可以看出注射模分型面的位置是制品的最大平面，进而分析出在制品上、下的两个零件分别为定模座板和凹模板；再根据注射模理论知识，确定该模具类型为单分型面注射模具。这类模具的典型结构如图8-16所示。

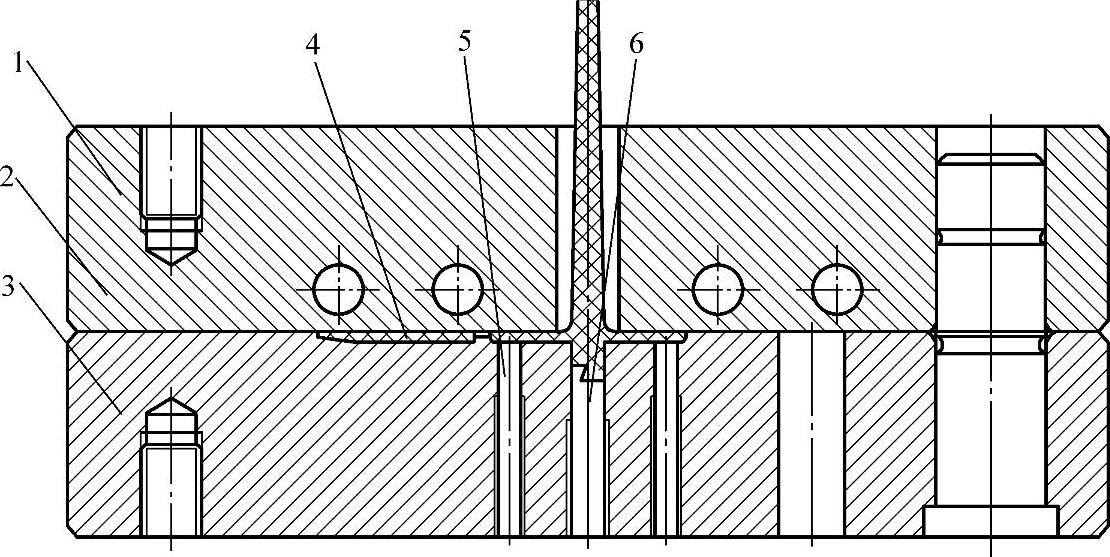

图8-15 注射模装配图主视图的局部放大图

1—定模板 2—分型面 3—凹模 4—制品 5—推杆 6—拉料杆

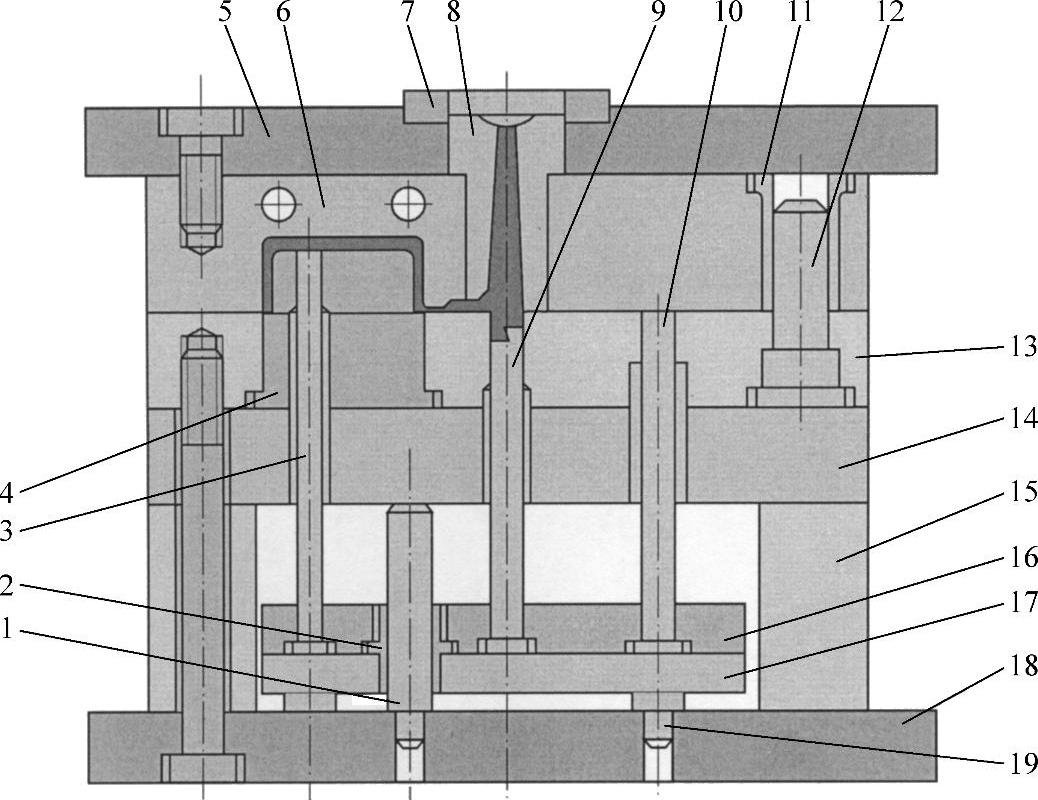

图8-16 典型单分型面注射模结构图

1—小导柱 2—小导套 3—推料杆 4—型芯 5—定模座板 6—定模板 7—定位圈 8—浇口套 9—拉料杆 10、11—导套 12—导柱 13—动模板 14—垫板 15—模脚 16—推杆固定板 17—推板 18—动模座板 19—垃圾钉

第三步，确定各个模板的名称和固定形式。

图8-16所示为一张典型单分型面注射模的结构图，从图中可知其结构组成（表8-1）。(www.daowen.com)

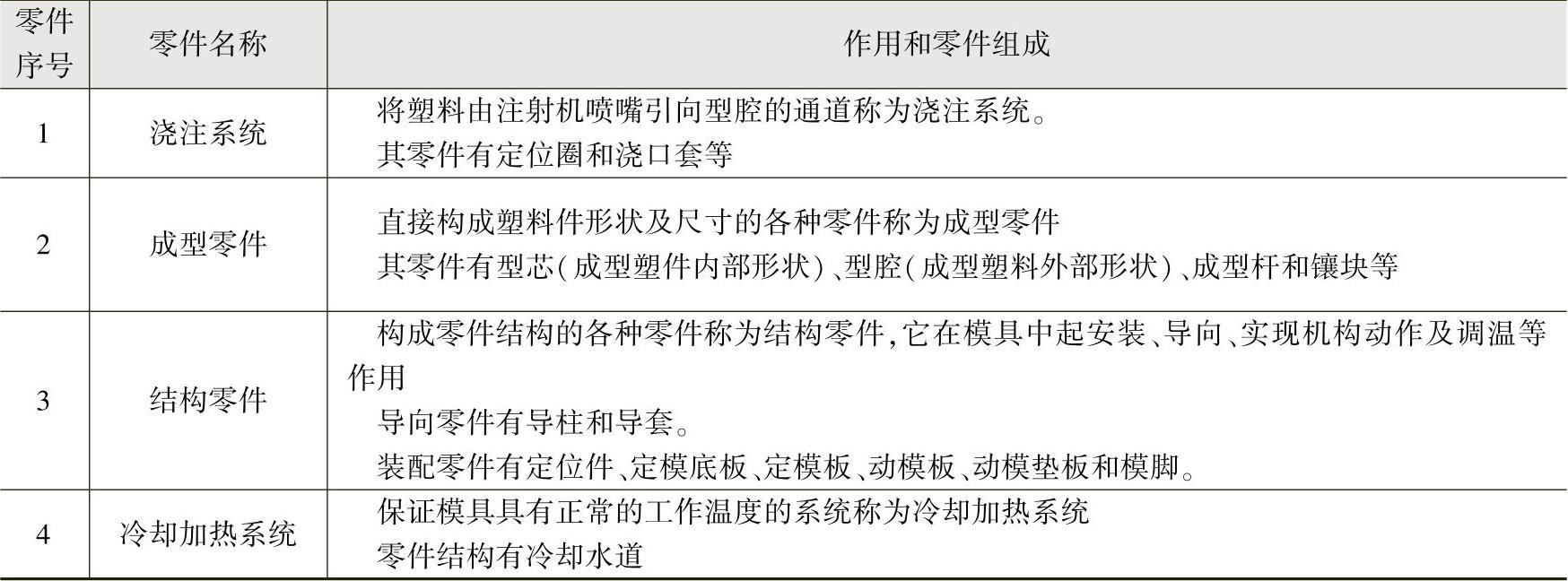

表8-1 典型单分型面注射模的结构组成

根据这些基本知识，再对应图8-13，可以更好地分析出这套模具图中各个零件的名称、作用和位置及装配关系等。

第四步，确定型腔的数量和布局形式。

在确定了模具类型和零件组成后，我们还要确定注射模中最重要的一个内容——型腔布局和数量。这项内容要从俯视图或仰视图中确认。在图8-13的俯视图中，根据制品的投影形状，可以确定该套模具是一模两腔的设计，即一次注射生产出两个产品，型腔布局是对称式分部。

第五步，识读浇注系统。

在注射模装配图中，还需要识读出浇注系统。图8-13是在主视图中表达了浇注系统，结合俯视图可以清楚判断出来。

第六步，分析推出机构。

在图8-13主视图和图8-15放大图中，我们读出这套模具的推出机构是推杆推出机构，推杆的截面形状由俯视图中体现，是一个圆形截面（图8-17）；推杆的类型是最常用的带台肩的结构，数量与型腔数量一致，为两个；推杆设置在分流道下面，保证了尺子外观的平整和美观。

第七步，分析冷却系统。

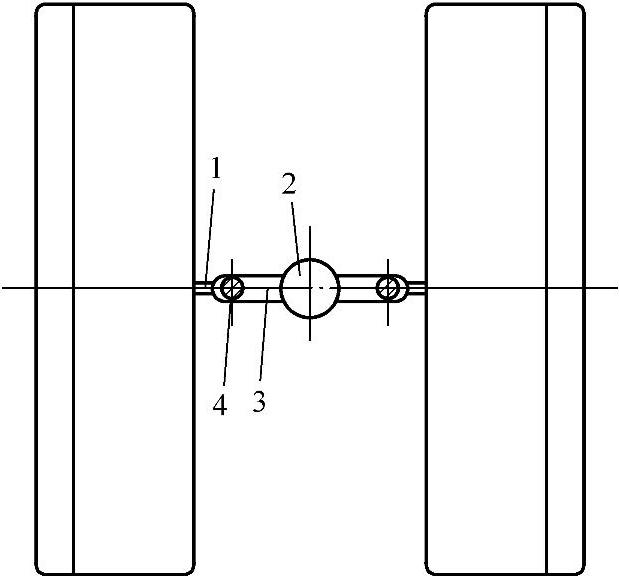

1—浇口 2—主流道 3—分流道 4—推杆位置

图8-17 俯视图中的浇注和推出系统

在注射模中，因为模具工作温度较高，所以应有合理的冷却系统，一般为循环水路。在模具图中用虚线表示循环水路，并配置水嘴。在图8-13俯视图中所表达的是动模镶件的水路布局，仰视图所表达的是定模镶件的水路布局，在主视图中表示了动、定模镶件的水路结构。

第八步，根据整体结构的分析，确定其工作原理

在图8-13中，还有一些零件，如中托司、小导柱、导套等都可以直接在主视图或左视图中找到，在俯视图中都是用虚线来表示其位置和数量。这些零件的识读与对模具结构的理解是紧密结合的，在此不再做过多论述。

通过以上分析，我们知道图8-13所示为一张结构为一模两腔的单分型面注射模装配图。其模具结构是典型的两板模，当合模后，动、定模组合构成型腔，主流道在定模部分，分流道和浇口都在分型面上，动模上设有推出机构用来推出制品和浇注系统凝料（图8-18为该套模具的开模状态，图8-19为各主要零件的结构效果图）。

总之，识读模具装配图要紧密结合模具结构的特点，只有在对典型模具结构理解的基础上，才能更好地识读模具装配图。

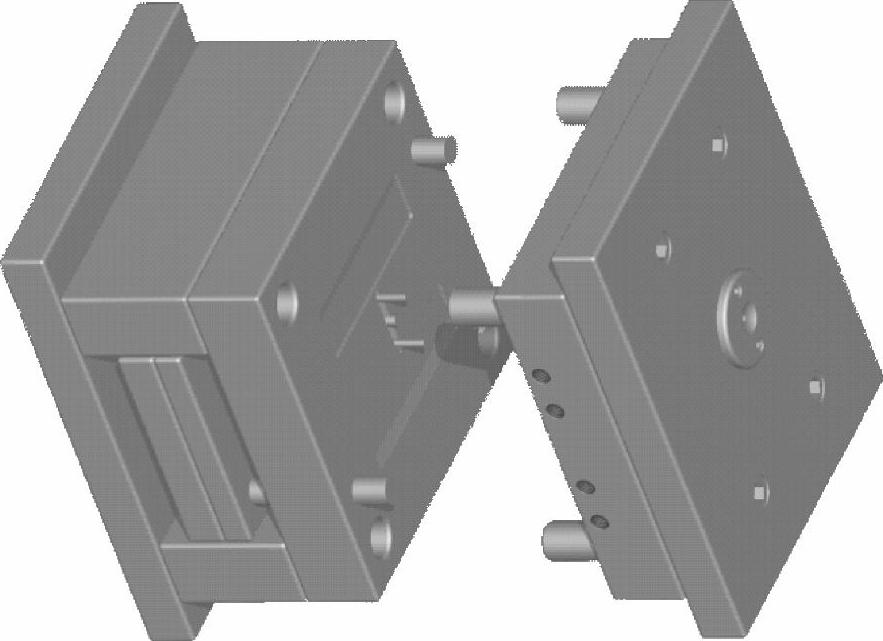

图8-18 尺子注射模开模结构示意图

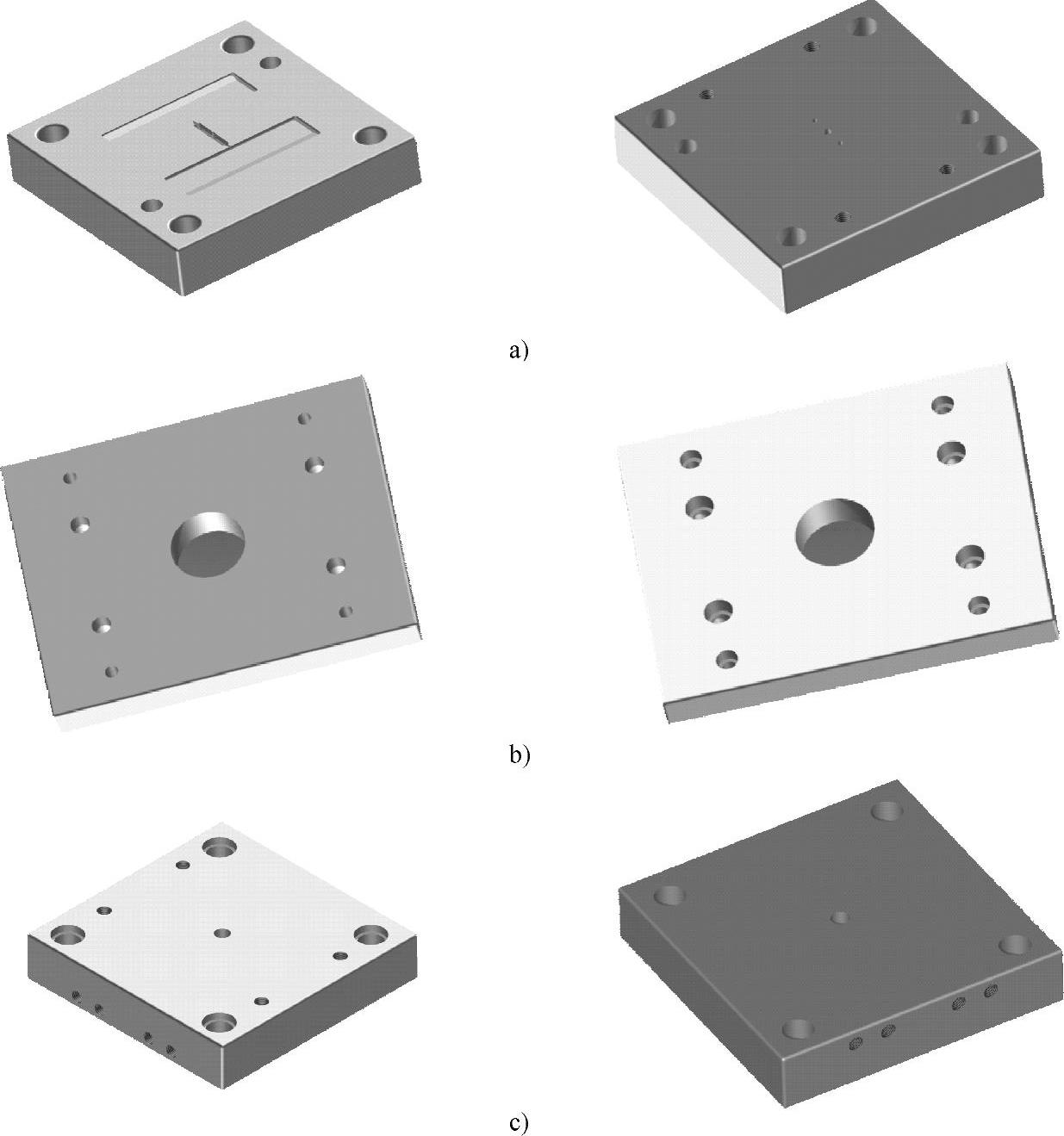

图8-19 尺子模具各主要零件结构效果图

a）凹模板 b）动模固定板 c）定模

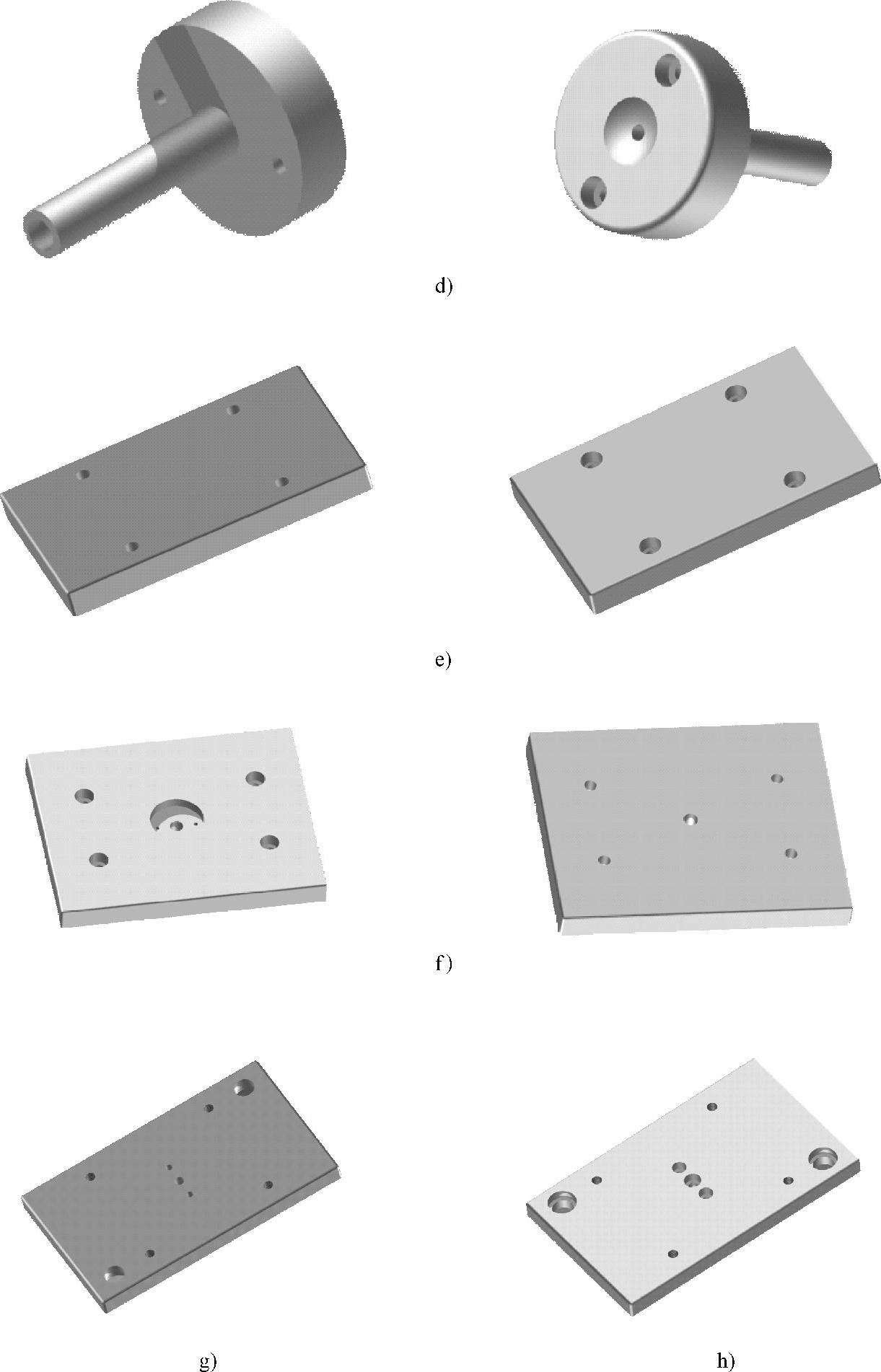

图8-19 尺子模具各主要零件结构效果图（续）

d）浇口套 e）顶板 f）定模固定板 g）顶板固定板 h）顶杆固定板
