一张典型的注射模装配图，其包含要素主要有以下几点。

1）塑料制品的零件图。

2）型腔布局图或浇口局部放大图。

3）模具结构表达图。

4）尺寸。

5）零件序号、标题栏、明细栏等。

6）技术要求等。

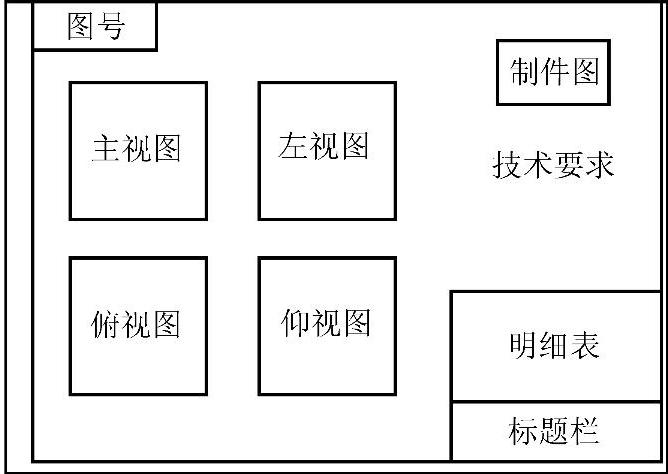

其要素的组成和对应在图中的位置如图8-12所示。

图8-12 典型注射模装配图组成(www.daowen.com)

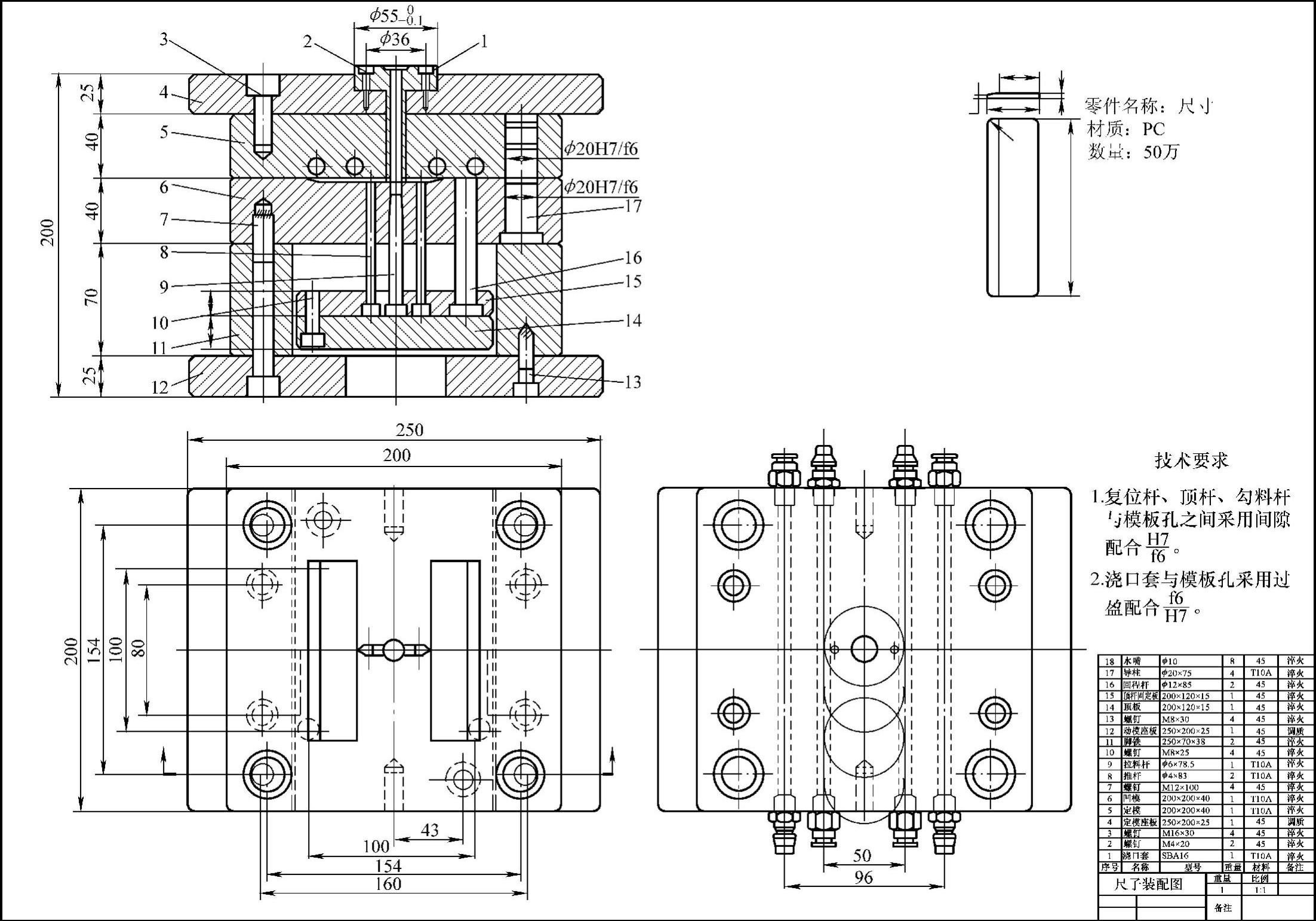

在识读模具装配图前，我们先以图8-13为例说明某注射模装配图中各个视图的内容和表达特点。

图8-13 尺字装配图

根据图8-13，我们可知塑料制品的产品图画在图样的右上角。一般在注射模设计时，制品都已用三维设计软件进行了整体造型，在装配图中用立体图来表达制品的结构和形状。图形的数量可以根据产品的复杂程度进行选择。由于图8-13中的零件结构简单，所以只绘制了一个立体图（图8-14）。

一张典型的注射模装配图有4个主要视图，即主视图、左视图、俯视图和仰视图。其中主视图和左视图主要表达模具整体的结构组成，如模板间的装配关系，推出机构的样式和推杆类型，浇注系统的样式，分型面的位置等。

在图8-13中的主视图给出了水道的形式（图中虚线），给出了定模座板和定模板的固定形式为螺栓固定等；左视图给出了浇口套和浇注系统的形状，及推杆的数量和位置等。在注射模装配图中，一个结构只表达一次即可，所以主视图中不再表示推出系统和浇注系统，左视图中也不再表示水道结构。由于浇口尺寸过小，所以在图样中还用一个局部放大图表示浇口的形状和结构等信息。

注射模装配图的俯视图中去除了定模结构的视图，只表达动模部分；仰视图中则单独将定模部分进行了表达。两个视图中间下方的符号表示这两个图中的结构是镜像的，这种关系从两个图形的水嘴位置可以明显看出。

在俯视图和仰视图中有大量的实线和虚线，其中实线表示可见部分，虚线表示不可见部分。这种虚线和实线共存的表达方法，在注射模装配图中是常见的一种形式。我们要在理解模具结构的前提下来识读模具图，而不是教条地按照机械制图装配图的要求来识读。
