由于模具属于加工装备，所以模具装配图的内容要求与一般机械结构装配图也有所不同，图8-4给出了冲压模装配图的一般表达要素和各要素在装配图中的位置。

图8-5所示某为冲压模装配图。从图中可看出，一张完整的冲压模装配图应具有下列内容。

1.冲压件零件图和生产要求

图8-5中右上角给出了冲压件的零件图和生产数量、零件材料和厚度等信息，这些是模具装配图中固有的要素之一。

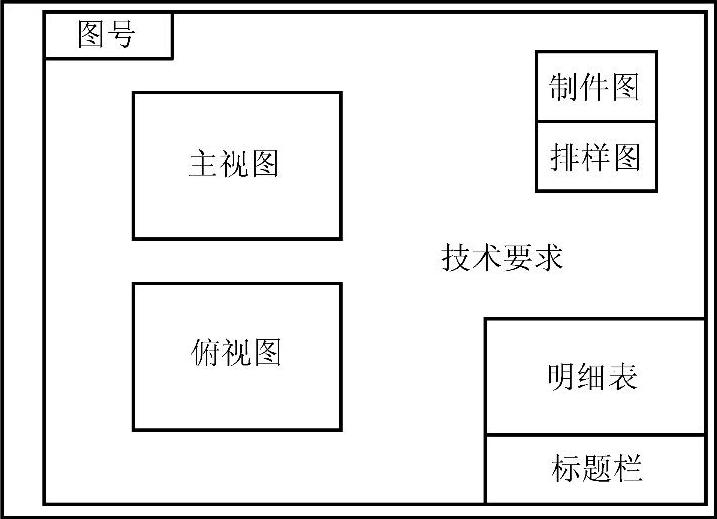

图8-4 冲压模具图的基本要素及其在图中位置

2.冲压排样图

在冲压件零件图的下方是冲压排样图。一般情况下，排样图的排样方向应与冲压时的送料方向一致，以保证读图的准确性。

3.表达模具结构的图形

图8-5中用两个视图给出了该套模具的结构，其中主视图采用全剖视图。在模具装配图中，由于模具是由很多板类零件叠加而成，所以在主视图的表达时往往采用阶梯剖的表达形式，但是一般情况下并不绘制剖切位置。(www.daowen.com)

俯视图则只表达下模部分（拆去上模后再绘制俯视图），这种表达形式是模具装配图特有的表达形式。

4.必要的尺寸

在模具装配图中，主要标注总高、总长和总宽等总体尺寸。同时要给出凹模板的尺寸，以确定工作范围。

5.零件编号、明细栏和标题栏

明细栏和标题栏书写在图样的右下方，如图8-3、图8-5中所示为企业常应用的样式。

6.技术要求等

在模具装配图中，一般会用文字形式写出工作要求、特殊加工要求、装配或调试要求等信息。

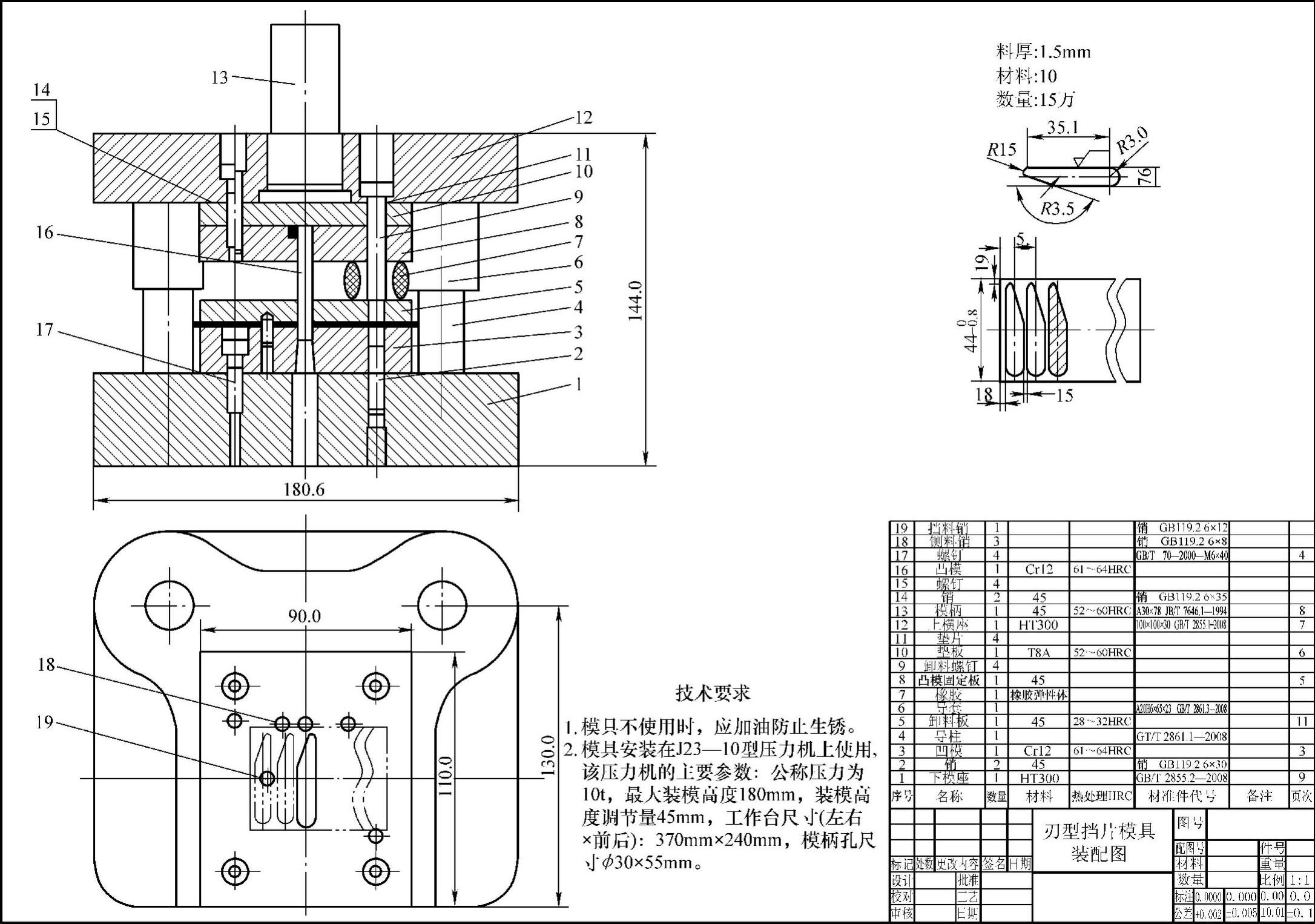

图8-5 双型挡片模具装配图
