一、装配图的概念

装配图是表示产品及其组成部分连接和装配关系的图样。它用以表达该机器（或部件）的构造，零件之间的装配与连接关系，装配体的工作原理，以及生产该装配体的技术要求、检验要求等。

二、装配图的组成

图8-1为一个拆卸器的装配图，从构图中可以看出，一张装配图的组成要素有以下内容。

1.一组视图

在装配图中，有一组视图来表示装配体的装配关系和结构特点。

2.必要的尺寸

在装配图中，要标注装配体的总体尺寸，如总高、总长和总宽等；还要标注主要的配合尺寸。

3.技术要求

装配图中要标注必要的配合公差，用文字表达装配要求等技术要求内容。

4.零件序号、标题栏和明细栏(www.daowen.com)

装配图主要表达装配体各个零件间的装配关系，在视图中要用零件序号表示每一种零件，对应在明细栏中也会有按序号编写的零件名称、材料、数量等信息。

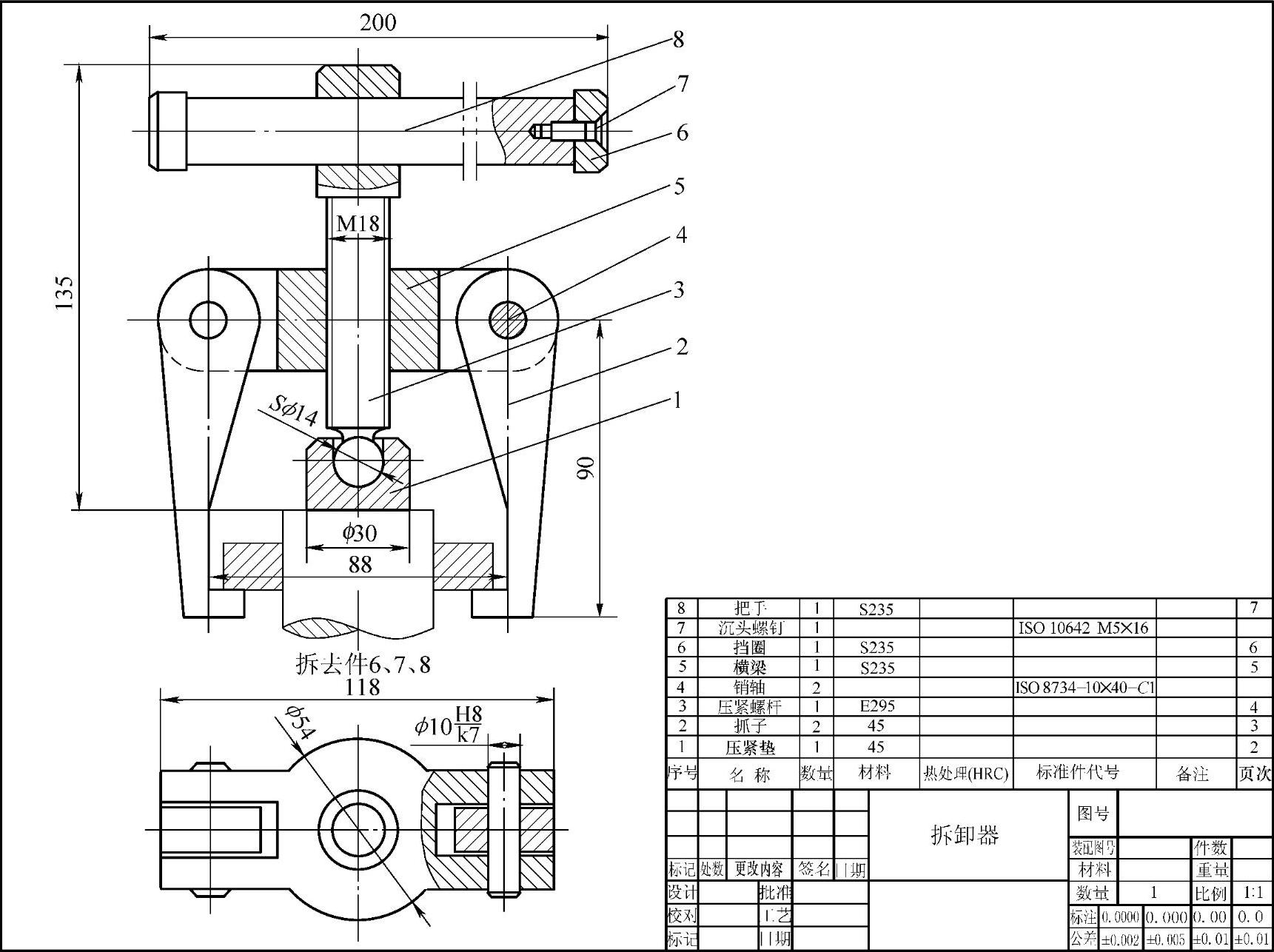

图8-1 拆卸器装配图

三、模具装配图的作用

模具装配图反映模具结构、工作原理等设计意图，是模具制造、组装、检验等工序重要的技术依据。其作用主要有以下几点。

1）根据装配图解构出模具的各个标准件，进行外部采购。

2）装配图是零件组装的依据。根据装配图分析出各个零件的零件图，制造部门按照零件图进行零件的加工、检验。

3）在模具使用、维修过程中，装配图是了解模具结构、使用性能、工作原理等的依据，可从中确定模具维修、维护、保养等工序的方法。

4）装配图也是技术革新的参照，是技术沟通的一个必要手段。
