草绘是目测估计图形与实物的比例，并按照一定画法要求徒手绘制出图样。图样又称为徒手图、草绘图或草图，是工程技术人员必会的一项技能。

草绘图的步骤和要求与零件图和装配图一致，具体要求如下。

1）视图表达符合投影要求，要求图线清晰。

2）各部分之间比例合理、分明。如果图幅合适，尽量采用1∶1绘制。

3）草绘测量后得到的细小结构，如倒角、退刀槽、螺纹等都要查阅相关手册，核定后再按照标准值绘制。

4）标注尺寸要齐全，符合国家标准。

5）书写技术要求等文字按照国标要求，不能潦草。

草绘图与零件图或装配图的区别就是草绘图不能使用尺子和圆规等绘图工具，只能徒手绘制，所以我们必须掌握一定的徒手绘图的方法和技巧。(www.daowen.com)

画直线时，画垂直线是自上而下运笔，画水平线是以顺手为原则，图纸可以稍微倾斜，以便于运笔绘图。

画椭圆和圆时，都要先绘制出中心线，然后在中心线上确定长短轴（图7-12）和半径（图7-13a）的位置，然后勾勒出弧线；对于尺寸稍大的圆，还可以再添加一对45°方向的斜线，或两对30°方向的斜线（图7-13b），以保证圆弧的对称性。

图7-12 草绘椭圆

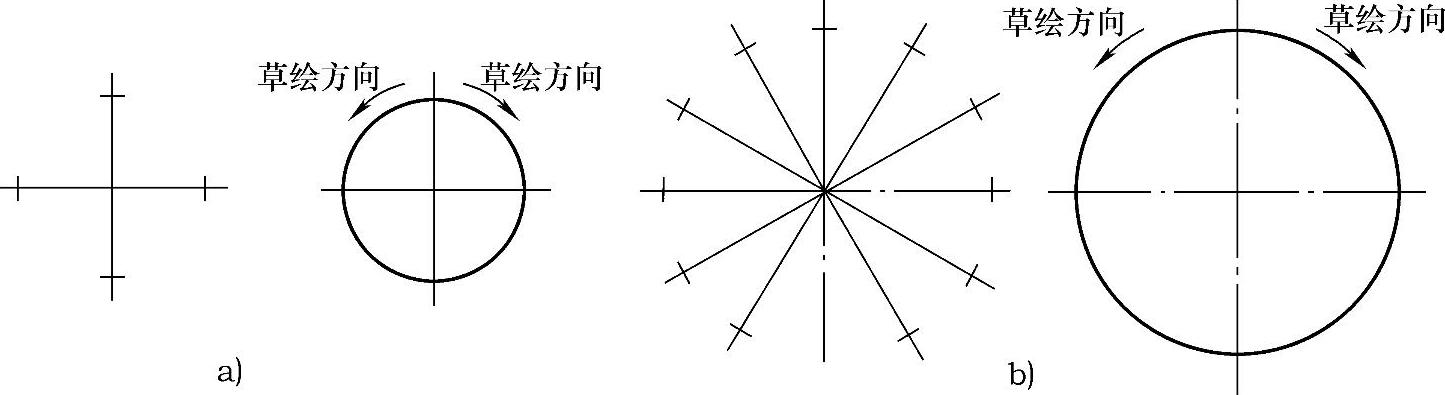

图7-13 草绘圆

a）画较小圆 b）画较大圆
