识读模具零件图的方法和绘制零件图的思考步骤基本一致，包括以下主要内容。

1）分析标题栏信息，确定模具零件类型。

根据模具零件类型，结合模具知识，可以更明确地确定零件的结构。

2）分析图形，明确零件结构。

3）结合尺寸和技术要求，确定零件结构和加工、检验等要求。

下面结合图7-10进行模具零件图的实际分析。(www.daowen.com)

识读零件图，首先从标题栏开始。从标题栏中可以读出该零件是上垫板，材料是45钢。垫板在模具工作中起到减振、减少模座冲击力的作用，一般安装在凸模、凸模固定板和上模座之间，并且零件周边布置着均为通孔的连接孔。标题栏中标注的绘图比例是1∶1，则图形大小即零件实际大小。

整个零件图由两个视图组成，主视图是一个矩形，俯视图也是矩形，表示该零件为一个矩形平板类零件，由于零件上的孔都是通孔，所以主视图没有作剖视图表达，只标注了平板的厚度尺寸。俯视图中有4个直径为ϕ9的孔，为了和其他孔区别开，俯视图4个孔的1/4圆内都标记了斜线，表示这些是同一种孔，这些孔的直径为ϕ9，其余各孔尺寸都是ϕ7。

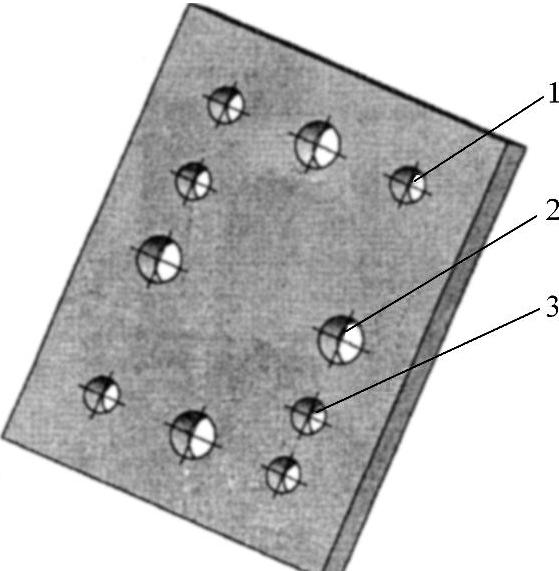

整个零件的形状如图7-11所示。图中标记序号1和3的孔直径均为ϕ7，标记序号2的孔直径为ϕ9。

图7-11 冲压模上垫板模型图
