一、视图选择原则

按照形状特点，零件可以基本分为轴套类、轮盘类、叉架类和箱体类等。但是在模具结构中，最常见的是平板类零件。不论何种类型的零件，在绘制零件图时，视图选择方案是非常重要的环节。

所谓视图选择就是选用一组合适的视图来表达该零件的内、外结构形状及各部分的相对位置关系。

一个良好的视图选择方案可以使零件图的组成结构和各信息要素表达得更清晰，让人更容易读懂图样。一个表达方案应包括主视图的表达方案和其他视图的表达方案，并且要和零件图的其他组成要素一起综合考虑，获得最终结果。

二、主视图的选择

主视图是零件图的核心，主视图选择得恰当与否，直接影响到其他视图的选择、画图和看图的方便、图幅的合理利用等。选择主视图表达方案时，要考虑零件的加工位置，零件的工作位置，零件的结构特点和图幅、绘图比例等其他因素。

由于零件图的一个主要作用是指导零件的生产和制造，因此主视图所表示的零件位置应优先考虑加工位置原则，主视图的投影方向应尽量和该零件主要工序的加工装夹位置一致。在零件非常简单的情况下，可以结合零件的结构特点以工作位置为主要考虑原则。

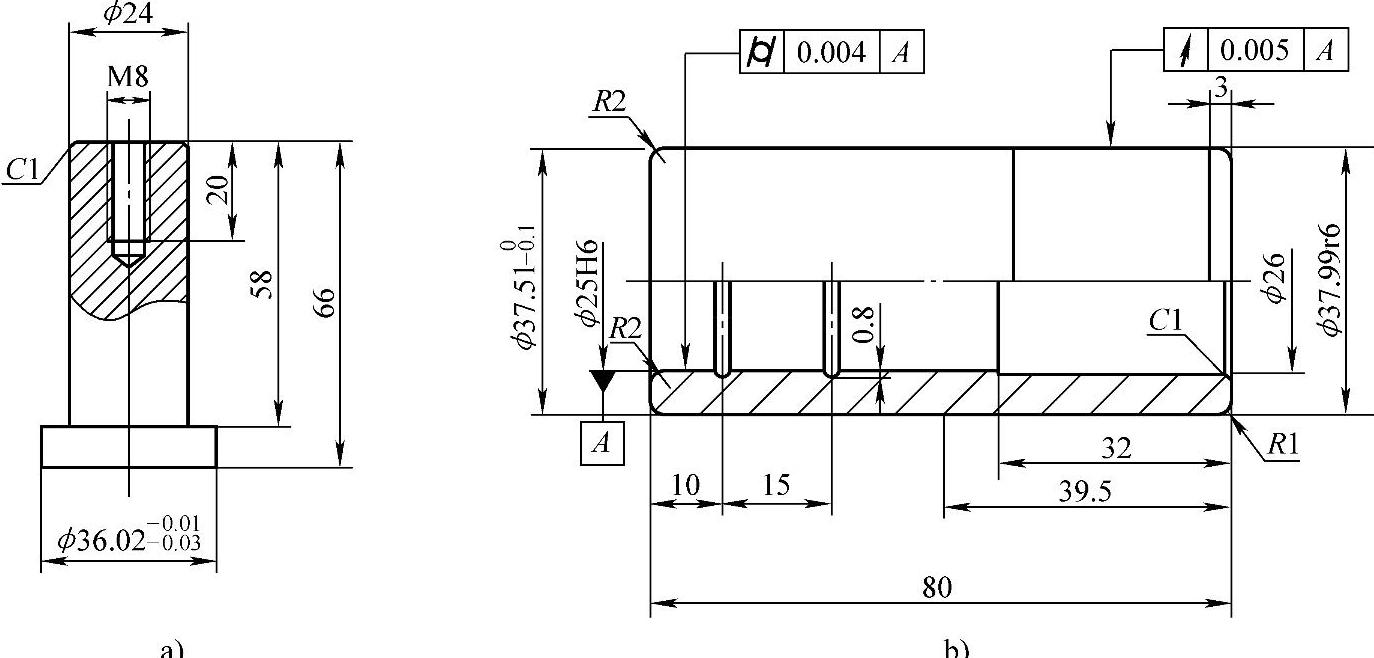

如图7-2a所示的复合模中的退料芯，其结构简单，技术要求也不高，按照其工作位置原则绘制主视图，便于工人更好地识读装配图；图7-2b所示的是导套结构，由于其内、外形状不同，尺寸要求较多，所以优先考虑其加工方案，按照加工位置原则绘制图形。(www.daowen.com)

在模具零件图中，加工位置原则和工作位置原则均是确定主视图表达方案主要考虑的前提，而且绘图时不能死板教条，要结合零件本身的结构特点，选择最能突出零件特征的表达方案。

图7-2 视图表达方案

a）退料芯 b）导套

三、其他视图的选择

在主视图投影方向确定后，应根据零件的结构特点、复杂程度、尺寸标注数量等进行其他视图表达方案的选择，一般要优先选择基本视图，剖视图也尽量在基本视图上进行。

在完整、清晰地表达零件内、外部结构形状的前提下，还要考虑尺寸标注的问题，要保证读图的方便性，而不是一味地减少视图的数目。
