一、概念与作用

组成机器或部件的最小单元是零件，一套完整的模具就是由若干个零件按照一定的装配关系装配而成。表示一个零件结构、大小和技术要求的图样就是零件图。

零件图是制造、检验零件的依据，是生产中进行组织生产、加工制造、质量检验和技术交流的重要技术文件。

二、零件图的内容

图7-1所示为一冲压凸凹模零件图，从图中可以看出，一张完整的零件图包括以下内容。

1.图形

零件图是制造和检验零件的依据，所以图形能否正确表达至关重要。在图形选择上，只要满足结构和形状特征表达正确、完整和清晰的原则，可以选择一个或多个视图；在表达方法上，可以采用视图、剖视、断面、简化画法等表达方法。

图7-1中只有一个视图，采用的是全剖表达方法，但是配合尺寸标注，可以完全表达出该零件的形状和结构特点。

2.尺寸

由于零件图要直接指导生产，所以图中的尺寸必须要符合国家标准的要求，并具备完整、正确、清晰和合理的特点。(www.daowen.com)

在图7-1中，还对刃口位置进行了文字标注，这种标注在模具加工企业中经常使用。

3.技术要求

零件图中的技术要求包括表面粗糙度要求、几何公差要求、尺寸公差和用文字说明的补充技术要求（写在整个图样的下方）等内容。其目的是简明、准确地给定零件某个结构、表面等的具体技术指标。如图7-1中ϕ85尺寸的偏差，同轴度的几何公差标注，硬度60～64HRC等。

4.标题栏

零件图的标题栏位于零件图的右下角，一般情况下标题栏的方向决定了读图的方向。标题栏中应包含单位名称、零件名称、图号、材料、比例、零件数量、审核、工艺等内容。

图7-1中的标题栏是企业常用的一种标题栏形式，在该标题栏中除了能找到零件的基本信息，还对尺寸标注的精度和公差进行了对应，如图中标注的ϕ77.00尺寸，其尺寸公差等级为0.00，则对应的公差数值为±0.01mm。这种表示形式既简化了绘图的难度，也统一了加工精度。

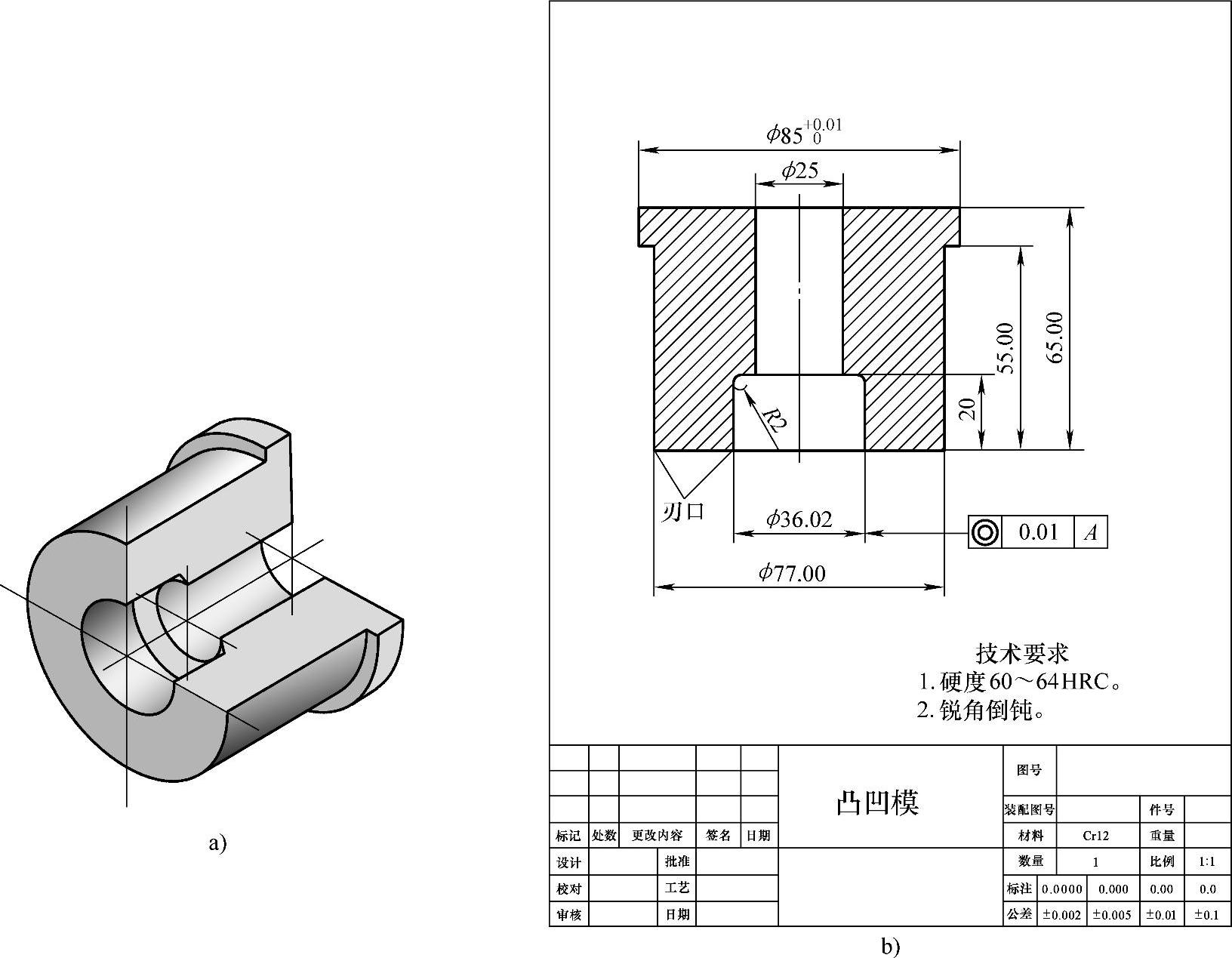

图7-1 凸凹模零件图
