学习如何画螺纹紧固件装配图

时间:2023-06-18 理论教育 版权反馈
【摘要】:螺纹紧固件是利用螺纹的旋紧作用,将两个或两个以上的零件连接组成一体。画螺纹紧固件连接的装配图时,要遵守以下规定。图6-10 模具中螺纹紧固件的应用实例1—双头螺柱 2—六角螺母 3—弹性元件组件 4—顶料销 5—下模座 6—凹模 7—顶料块

学习如何画螺纹紧固件装配图

、模具中常用的螺纹紧固件类型与标记

螺纹紧固件是标准件,一般包括螺栓、螺柱、螺钉、垫圈、螺母等。螺纹紧固件是利用螺纹的旋紧作用,将两个或两个以上的零件连接组成一体。

螺纹紧固件的尺寸、结构、形状、材料、特性等都已经标准化,不用单独绘制成零件图,在装配图或部件图中要绘制图形,按要求标注尺寸,并将其标记书写在明细栏中。使用时按照其标记在相应标准中查找有关尺寸。

模具中常用的螺纹紧固件类型及其标记见表6-2。

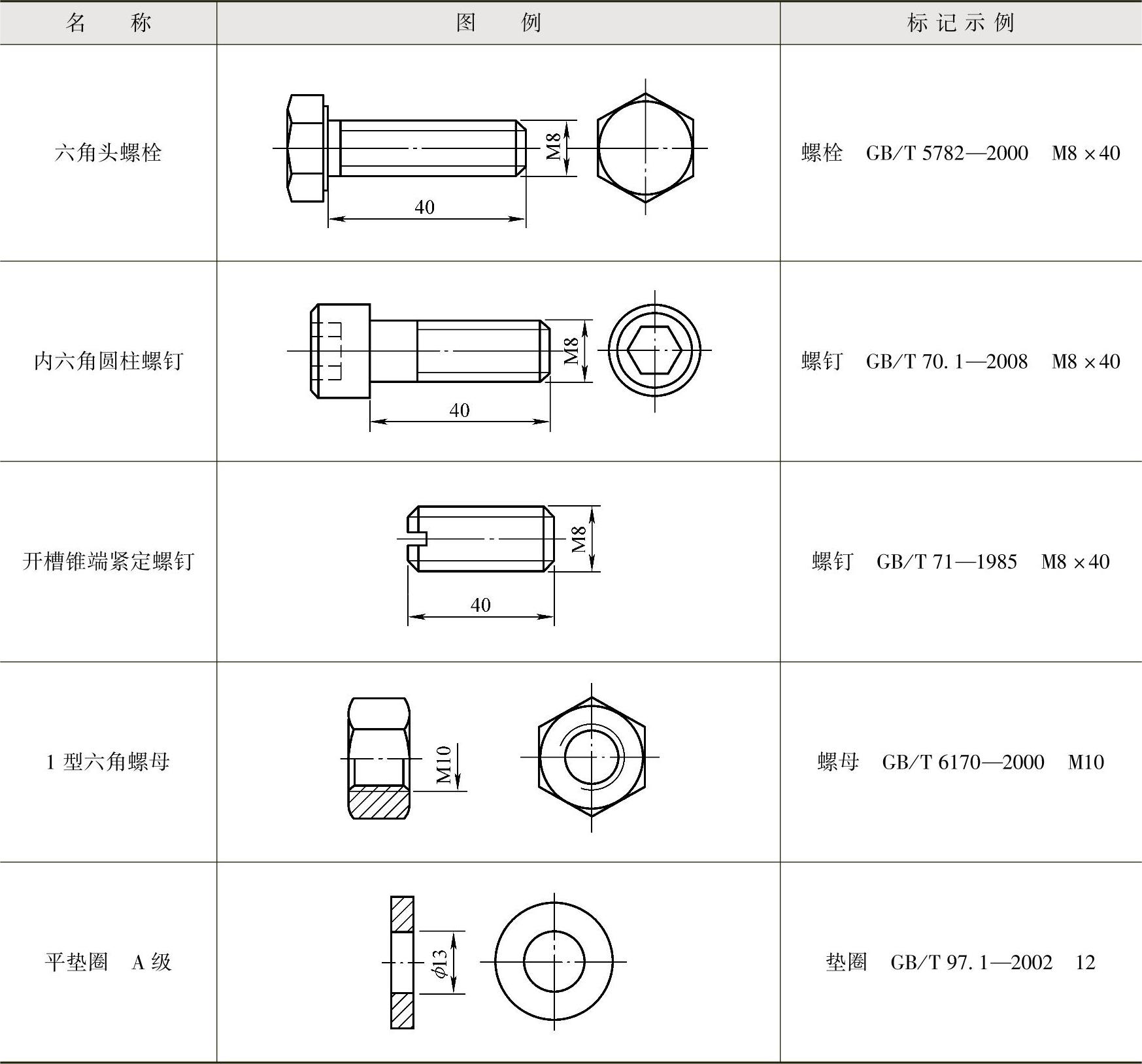

6-2 模具中常用的螺纹紧固件类型与标记


、螺纹紧固件的连接画法

螺纹紧固件的连接形式一般包括螺栓连接、螺柱连接和螺钉连接三种。不论采用哪一种连接形式,都是要将两个或以上零件连接固定在一起,所以螺纹紧固件的连接画法属于装配图的范畴。画螺纹紧固件连接的装配图时,要遵守以下规定。

1)在剖视图上,两零件的接触表面只绘制一条线;不接触的相邻表面,不论间隙的大小,均绘制成两条线(小间隙可以采用夸大画法)。

2)在剖视图或断面图中,相邻两个零件的剖面线方向要相反,若方向一致则要保证间距不等;同一个零件在不同视图中的剖面线性质(方向、间距等)应一致。

3)当剖切平面通过标准件的轴线时,标准件按不剖绘制,即只绘制其外形。

、螺栓连接画法(www.daowen.com)

图6-9是螺栓连接的比例画法,表6-3给出了各个尺寸的比例关系。在绘制螺栓连接图时,首先确定螺栓、垫圈、螺母等连接件的尺寸、标记等,然后按照表6-3所列公式进行各个尺寸的计算,再按照图6-9所示绘制图形。

螺栓连接也可以绘制成简化画法,即将螺栓头部和螺母的圆弧部分都简化成直角结构。这种画法比较简单,在装配图中经常应用。

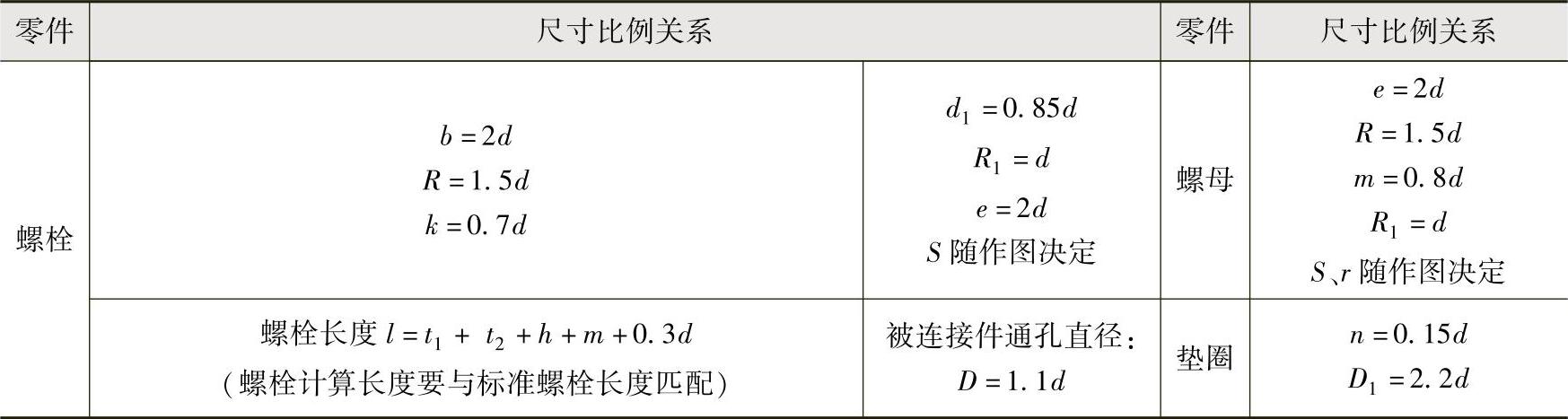

6-3 螺栓紧固件近似画法的比例关系

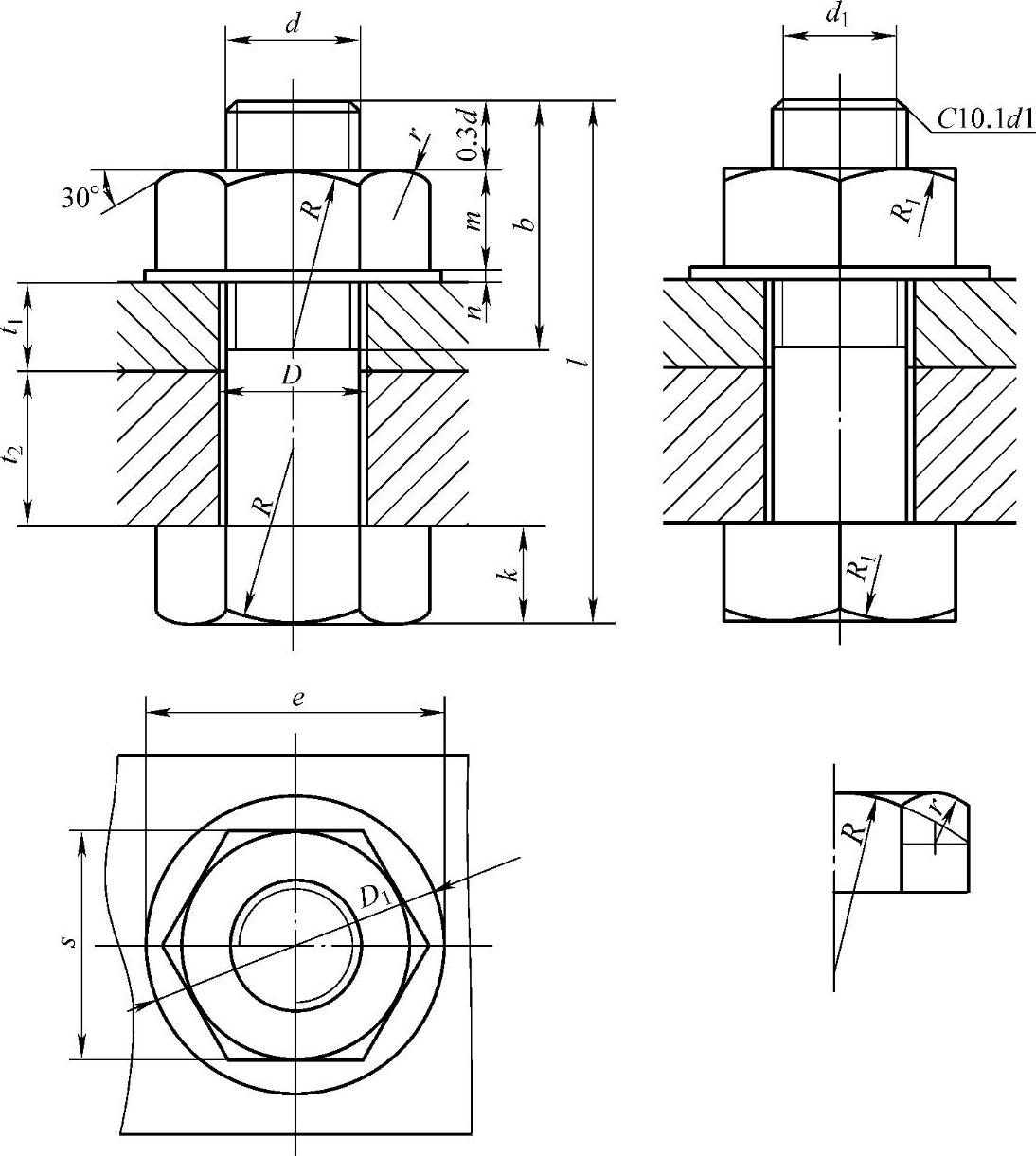

图6-9 螺栓紧固件连接画法

四、模具图中螺纹紧固件的应用

在冲压模具和注射模具中,螺纹紧固件起到了固定模板、动模镶件、定模镶件等作用。图6-10所示结构是冷冲压模具中的一个弹顶装置,该结构常用于复合冲压模具结构中,件1(双头螺柱)、件2(螺母)、件3(弹性元件组件)安装在压力机上,合模时,凸模压入件6(凹模)孔中,将件7(顶料块)、件6同时下压;板料分离后,随着上模的上升,凸模离开凹模孔口,弹性元件将件6、件7顶起,卡在件6孔中的制品从孔中推出,然后工人取走制品,完成一次冲压。件1和件2的作用就是固定件3,保证完成弹顶制品的工作。

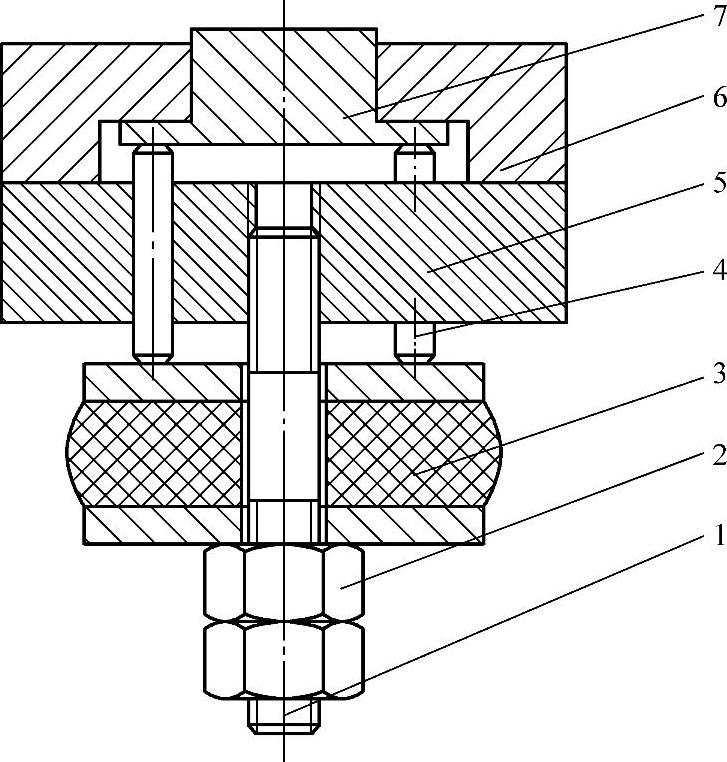

图6-10 模具中螺纹紧固件的应用实例

1—双头螺柱 2—六角螺母 3—弹性元件组件 4—顶料销 5—下模座 6—凹模 7—顶料块
