螺纹标注内容和形式及具体要求

、标注内容和形式

不论何种类型的螺纹,都有统一的规定画法,所以只有图形还是不能分辨清螺纹的牙型、大径、螺距等要素,为此,国家标准规定了螺纹的标注形式和内容,要求在绘图后在图样上按规定的标记形式进行标注。

现实应用中各种螺纹的标准是不同的,在国家标准中规定了螺纹的标记必须包含特征代号、直径与螺距(线数和导程)、公差带和旋合长度等信息。普通螺纹的标注内容和形式为:


标注时的具体要求如下。

(1)螺纹特征代号 普通螺纹的特征代号为“M”,55°非密封管螺纹的特征代号为“G”,梯形螺纹的代号为“Tr”,锯齿形螺纹的代号为“B”。

(2)公称直径 可以通过查表获取数值。

(3)导程Ph螺距P 普通粗牙螺纹不标注螺距,细牙普通螺纹要标注螺距;多线螺纹要标注螺距和导程。

(4)公差带代号 公差带代号由表示标准公差等级的数字和表示其位置的基本偏差代号(字母)组成。普通螺纹要同时注出中径、顶径公差带代号,如5g6g;当中径和顶径的公差带代号相同时,只注一个,如6g、7H等;梯形螺纹只标注中径公差带代号。公差带代号中的小写字母表示的是外螺纹公差,大写字母表示的是内螺纹公差。

(5)旋合长度代号 普通螺纹的旋合长度分为长、中、短三组,分别用代号L、N、S表示;梯形螺纹只有中、长两种旋合长度。普通螺纹中等旋合长度(N)不标注。

(6)旋向 右旋时不标注,左旋时标注“LH”,如

M10×1-5g6g-S-LH

其中 M——螺纹代号(普通螺纹);(www.daowen.com)

10——公称直径为10mm;

1——螺距为1mm(细牙螺纹标注螺距,粗牙螺纹不标注);

5g——中径公差带代号(5g);

6g——顶径公差带代号(6g);

S——旋合长度代号(短旋合长度);

LH——旋向左旋(右旋不标注)。

、标注要求

普通螺纹、梯形螺纹、锯齿形螺纹的标记与前面所讲的尺寸标注形式一致,尺寸界线从大径处引出,尺寸数值即为螺纹标记代号(图6-7)。由于管螺纹的标记代号并不是螺纹的大径,而是管子的通径,所以要用引出线从螺纹大径处引出标注,而不能标注在通孔处(图6-8)。


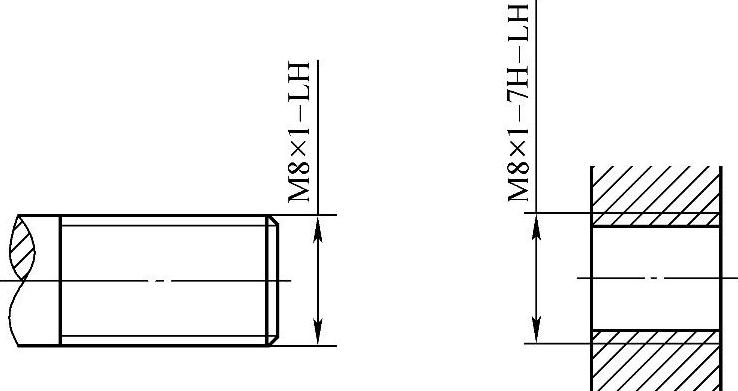

图6-7 普通螺纹的标注样式

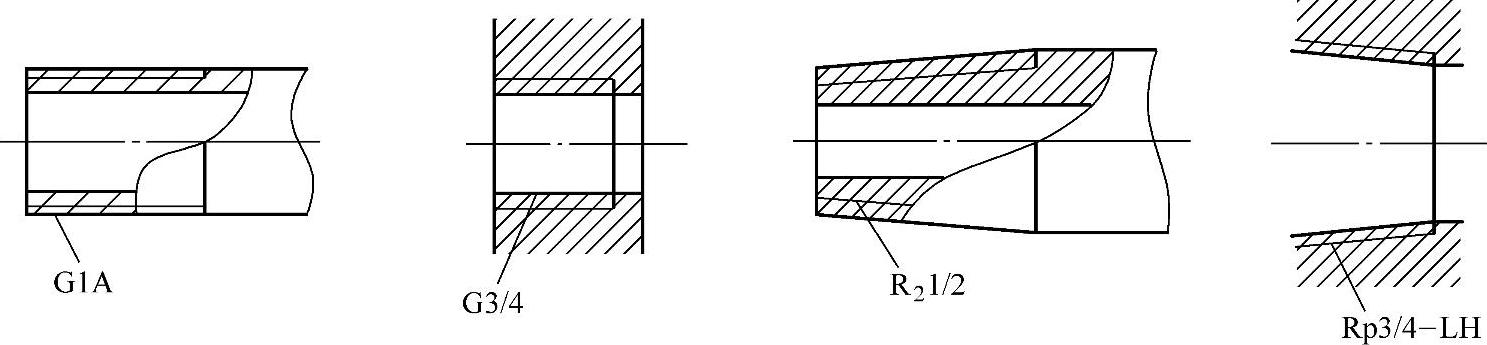

图6-8 管螺纹的标注样式
