由于螺纹是由螺旋线组成，不易绘制其真实投影图，所以国家标准规定了其简化画法、代号及标记。

一、单个螺纹结构的画法

绘图前要知道螺纹的公称直径、螺纹长度、倒角大小等尺寸，然后按照规定画法进行绘制，其中公称直径是标准数值，可以从附表的对应表格中查取。

图6-4所示为外螺纹的画法，图6-5所示为内螺纹的画法。绘图时要注意以下几个要点。

1）牙顶用粗实线表示（如外螺纹的大径线、内螺纹的小径线）；牙底用细实线表示（如外螺纹的小径线、内螺纹的大径线）。

2）螺纹终止线用粗实线表示。

3）在投影为圆的视图上，不绘制倒角圆，表示牙底的细实线圆只画约3/4圈。

4）不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须绘制到粗实线边界处。

5）当需要表示螺纹收尾时，螺尾部分的牙底线与轴线呈30°角，一般此结构在绘图时省略。

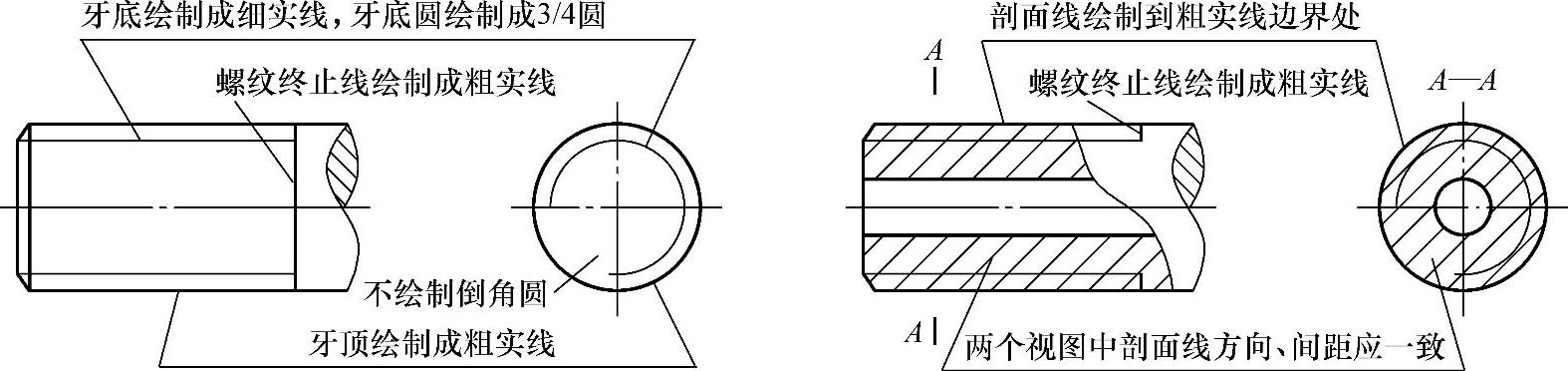

图6-4 外螺纹的画法

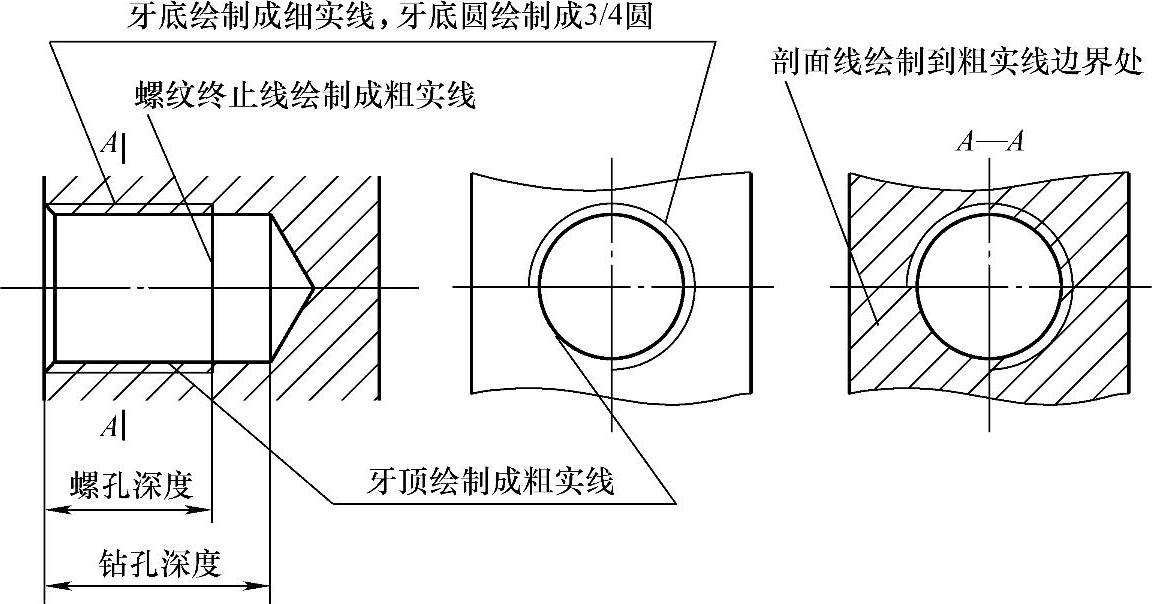

图6-5 内螺纹的画法(www.daowen.com)

二、螺纹旋合的画法

内、外螺纹旋合后才有应用意义，绘制旋合螺纹时要注意以下几点。

1）外螺纹和内螺纹的大径线与大径线对齐，小径线与小径线对齐，以表示内、外螺纹的要素一致。

2）内、外螺纹的旋合部分按外螺纹画法，其余部分按各自的规定绘制。

在绘制旋合螺纹时，图形的组成要素是一个外螺纹和一个内螺纹，以图6-6所示为例，绘制旋合螺纹的步骤一般如下。

1）在主视图和俯视图上均先画外螺纹，保证外螺纹的表达完整、清晰。

2）确定内螺纹的端面位置，将主、左视图中内螺纹所在零件的轮廓线绘制出来。

3）在主视图上画内螺纹结构，与外螺纹重合的部分不再绘制；注意大、小径粗、细实线应对齐。

4）绘制剖面线和剖切符号等，补全图形各个要素。

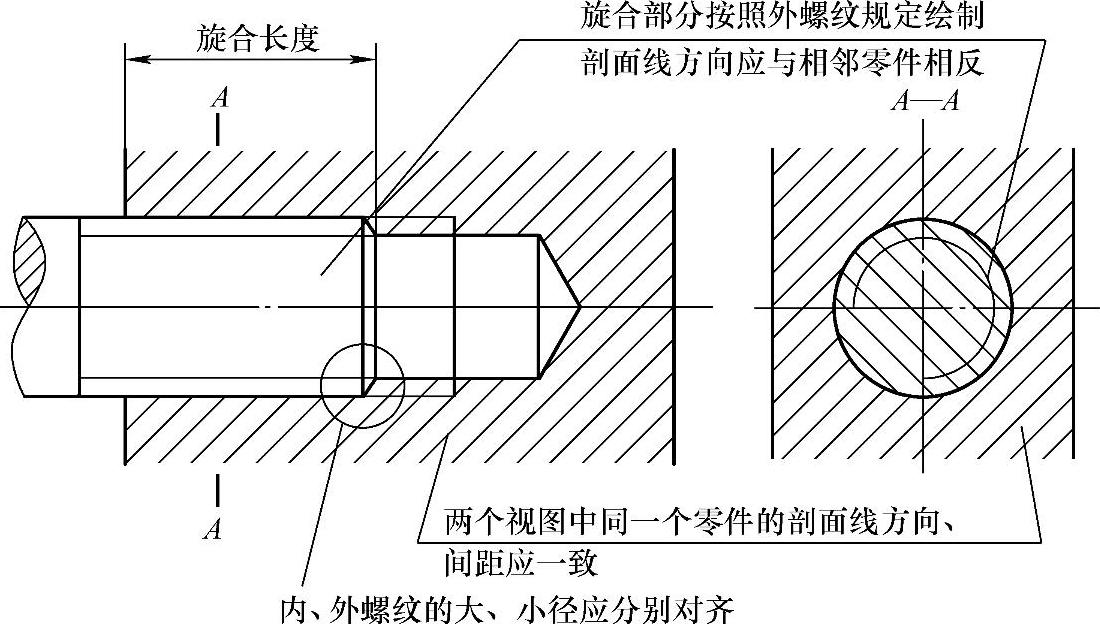

图6-6 旋合螺纹画法
