一、螺纹类型

螺纹是零件中的常见结构，主要作用是内、外螺纹旋合后起到连接固定。在圆柱或圆锥外表面上形成的螺纹是外螺纹，在圆柱或圆锥孔内表面上形成的螺纹是内螺纹。螺纹在应用上有连接、密封、传动等作用，其具体类型见表6-1。

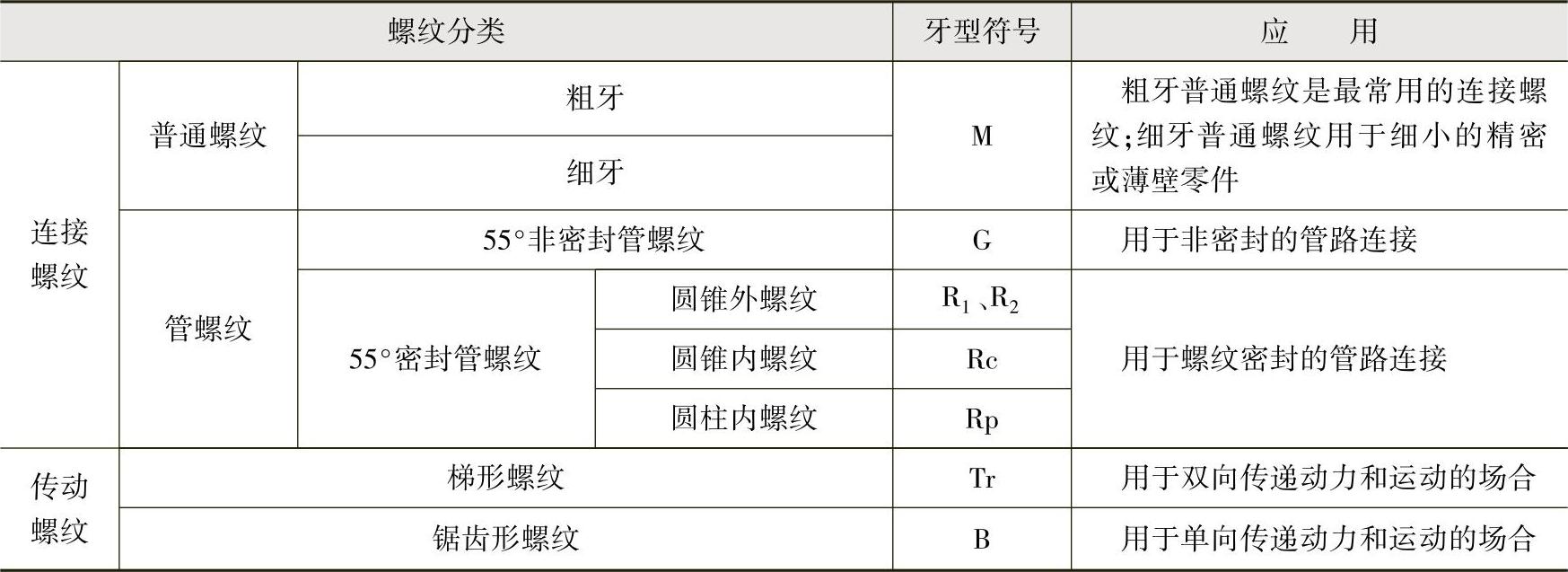

表6-1 螺纹类型

二、螺纹要素

螺纹要素是由螺纹的牙型、直径、线数、螺距和导程、旋向等组成，只有上述各要素完全一致的内、外螺纹才能正常旋合在一起。

1.牙型

牙型是指在通过螺纹轴线的剖面上，螺纹牙齿的轮廓形状。常见的螺纹牙型有三角形、梯形和锯齿形等，不同的牙型，其用处也不同。图6-3所示为一个三角形牙型的普通外螺纹，其中螺纹的凸起部分称为牙顶，沟槽部分称为牙底。

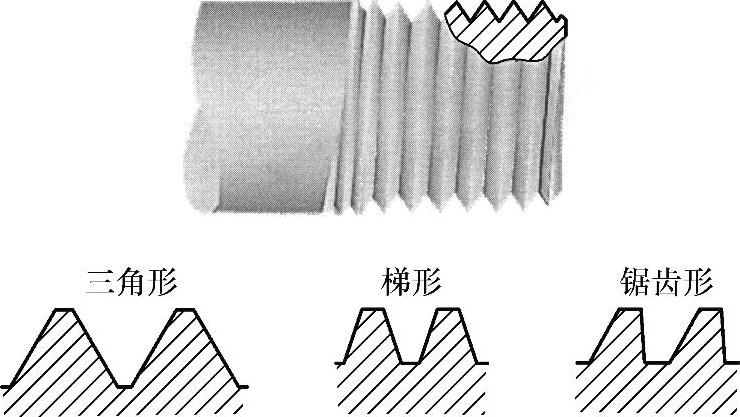

图6-3 螺纹牙型

2.直径

螺纹的直径包括螺纹的大径、小径和中径。(www.daowen.com)

大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径，内、外螺纹的大径分别用D和d表示。又称为螺纹的公称直径，代表螺纹规格和尺寸，也是标注尺寸的依据。

小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。内、外螺纹的小径分别用D₁和d₁表示。

中径是指母线通过牙型上沟槽和凸起宽度相等处的假想圆柱面的直径。内、外螺纹的小径分别用D₂和d₂表示。

3.螺纹的线数n

螺纹有单线和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹为多线螺纹。多线螺纹常用于传动。

4.螺距和导程

螺纹上相邻两牙在中径线上对应两点之间的轴向距离称为螺距P。

同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离称为导程P_h。

5.螺纹的旋向

螺纹的旋向有左旋和右旋两种。以顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。在模具中以右旋螺纹为主。

牙型、直径和螺距称为螺纹的三要素，是决定螺纹类型、结构的最基本要素，也是衡量是否是标准螺纹的标准。三个要素均符合国家标准的螺纹称为标准螺纹；只有牙型符合标准，而直径或螺距不符合标准的螺纹称为特殊螺纹；牙型不符合标准的螺纹（如矩形螺纹）称为非标准螺纹。在模具中使用的各种螺纹，其中单线、右旋螺纹使用得较多，并且应当首选标准螺纹以降低成本。
