当机件上某些细小的结构在视图中表达不清，或不便于标注尺寸和技术要求时，可将这些结构用大于原图所采用的比例画出得到的图形，称为局部放大图。

局部放大图有以下几个特点。

1）图形的比例比原图的比例大。图5-17所示的比例为1∶1，但是局部放大图的比例为2∶1和5∶1。

2）局部放大图被放大部分不受表达方式的限制，可以画成视图、剖视图、断面图等表达形式。

3）画局部放大图时，除螺纹牙型、齿轮和链轮的齿形外，应用细实线圈出被放大的部位。图5-17中有两个细实线圈，表示有两个局部结构要采用局部放大图表达。(www.daowen.com)

4）当机件上被放大的部分仅为一处时，局部放大图的上方只需注明所采用的比例。机件上有2处及以上被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。罗马数字与比例之间的横线用细实线绘出。如图5-17中标记的罗马数字Ⅰ、Ⅱ，对应的局部放大图也用同样的罗马数字标记。

5）在局部放大图表达特征完整的前提下，允许在原视图中简化被放大部位的结构。如图5-17中标注“Ⅱ”的退刀槽结构，在主视图中就采用简化的表达方式，有利于绘图。

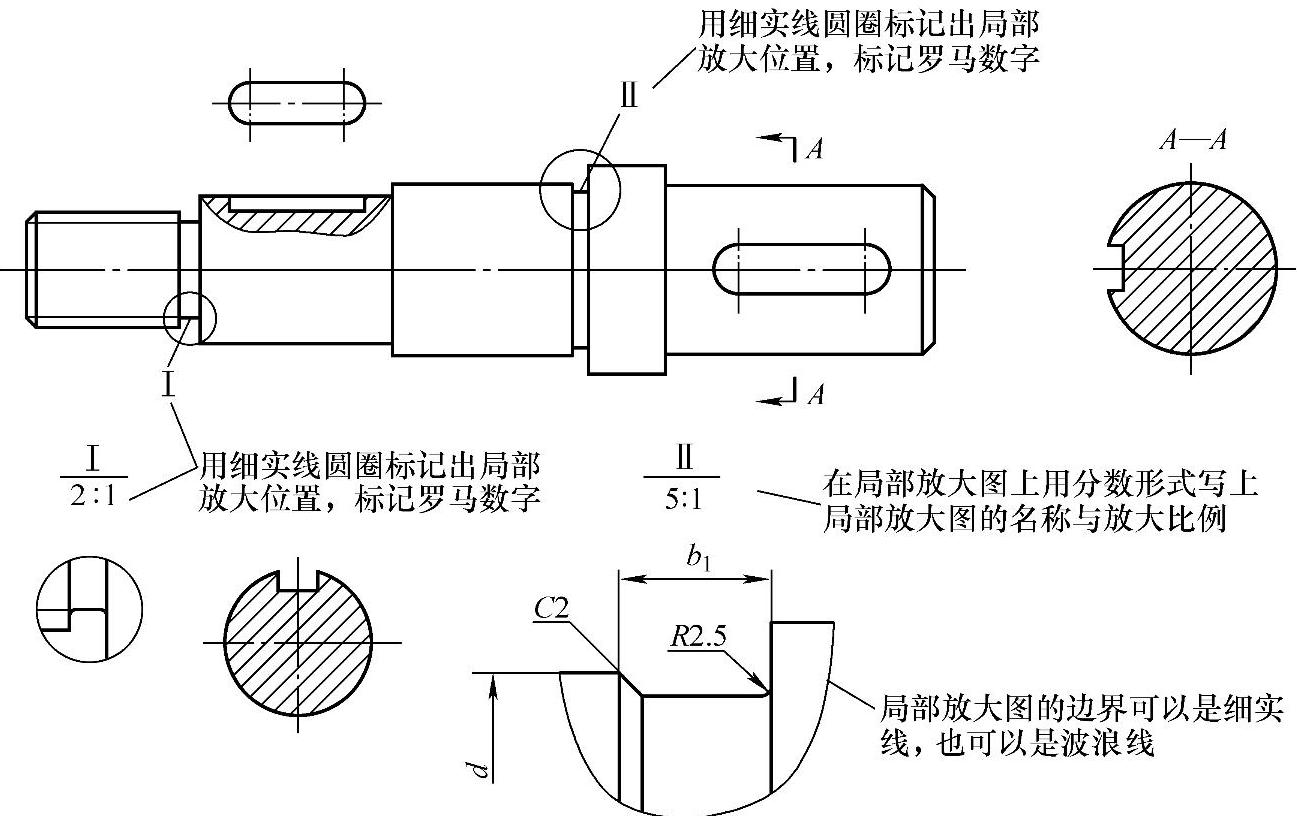

图5-17 局部放大图的画法
