全剖视图、半剖视图和局部剖视图是按照剖切范围分类的，复杂的零件有时需要采用多个剖切面进行表达，所以，按照剖切面的类型又可以分为单一剖切面、几个平行的剖切面和组合剖切面等。

一、单一剖切面

前面所举的图例，不论是全剖视图、半剖视图还是局部剖视图，均为单一剖切面类型。表述时都可以表述为单一剖切面的全（半、局部）剖视图。

单一剖切面的位置可以与基本投影面平行，也可以倾斜（图5-9中A—A剖视图），但都要通过结构的最大轮廓线，以表达结构的完整性和真实性。

二、几个平行的剖切面

当零件内部孔、槽等结构不在同一剖切平面内时，一个剖切平面已经不能满足表达需要，此时可以用几个互相平行的剖切平面组合在一起对零件的内部结构进行剖切，如图5-12中的A—A剖视图。

除了一般的剖切标注要求以外，这类剖视图的标注原则还有以下几点。

1）一种内部结构剖切一次即可，如图5-12中在四角有四个相同结构和尺寸的孔，在主视图中只剖切了其中一个。

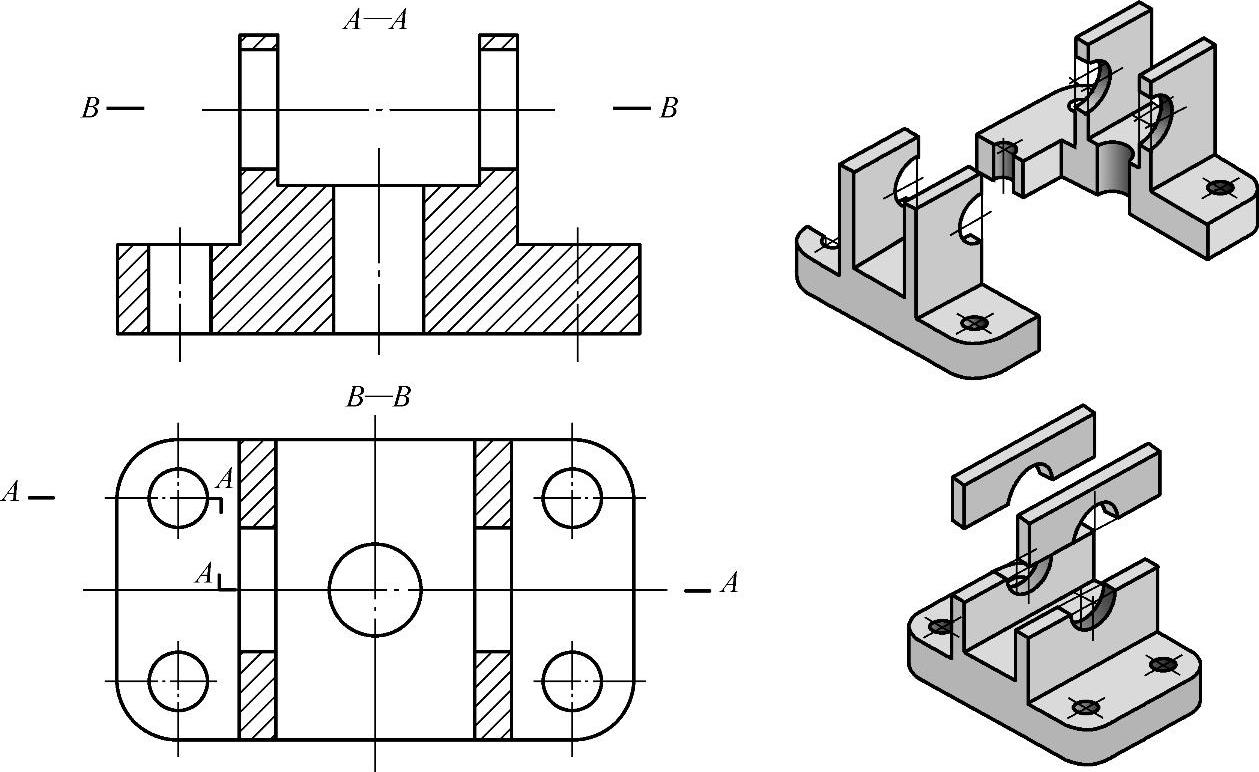

图5-12 几个平行的剖切面

2）要标注剖切符号，在每个剖切符号旁边要标记字母。(www.daowen.com)

3）剖切平面应以直角转折，且不能与机件上的轮廓线重合。

4）由于剖切平面是假想的，所以在剖视图上，不应画出两个平行剖切平面在转折处的投影。

三、几个相交的剖切平面

当机件的内部结构形状较复杂时，还可以用几个相交的剖切平面（交线垂直于某一个投影面）剖切。绘制时，要先按照假想的剖切位置剖开机件，然后将被剖切面剖开的结构和有关部分旋转到与选定的投影面平行后再进行投影，如图5-13a所示零件，左侧悬臂和右侧悬臂位置不对称，如果按照普通投影关系则其主视图不仅不能显示右侧结构的真实尺寸，还会影响识图，所以此种零件应在绘图时假想将右侧悬臂旋转到与左侧悬臂平齐的位置（图5-13b）再作投影，则其主视图的右端按照旋转后的位置绘出（图5-13c）。

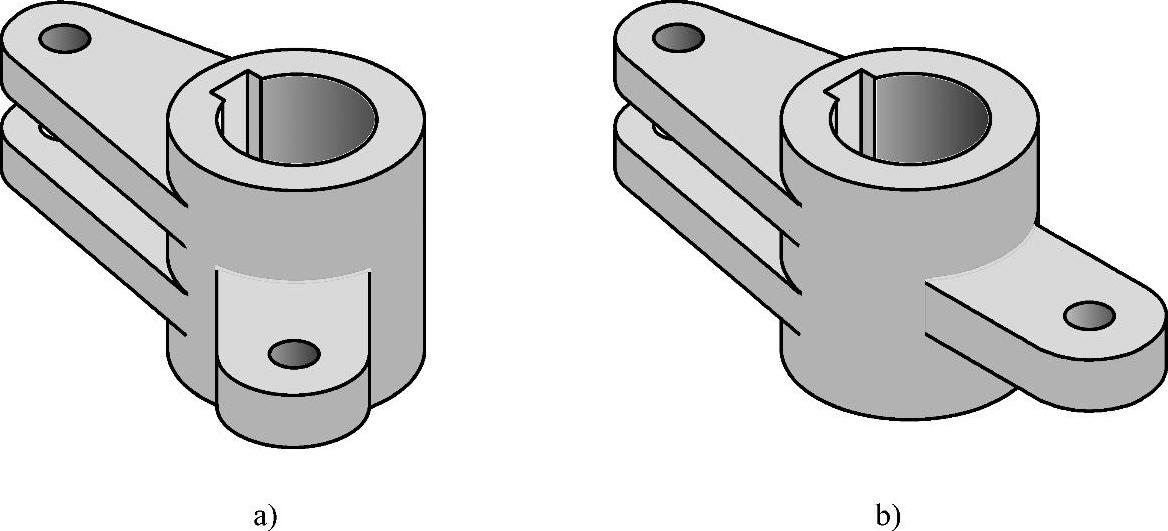

图5-13 两个相交剖切平面

a）实际零件 b）假想旋转后的零件

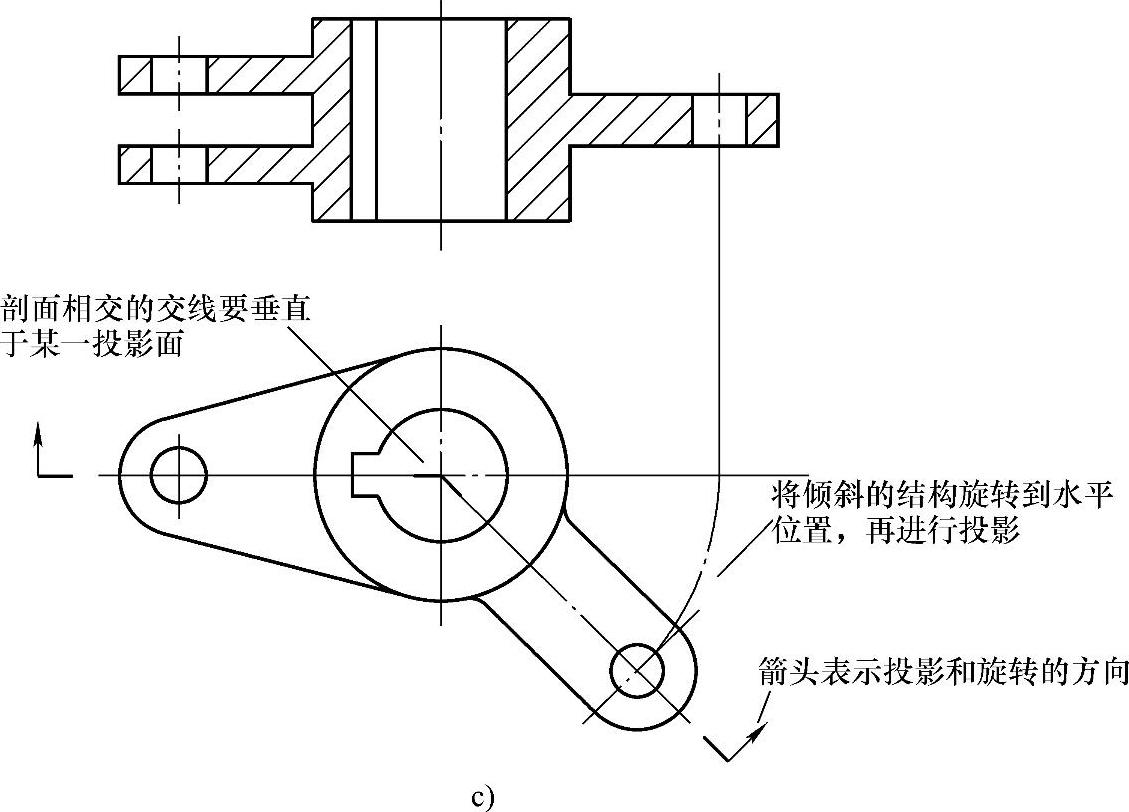

图5-13 两个相交剖切平面（续）

c）假想旋转后进行绘图
