一、剖视图的形成
当零件的结构越来越复杂时,只用视图来表达结构外形,使用虚线表达结构内形的表达方式已经不足以满足读图的便利性,虚线过多,也很难确定内形的结构特征。此时我们要采用剖视的表达方法,使内部结构变成可见结构,使图样能更清晰地表达一个零件的内、外部结构特征。
剖视图的概念是假想用剖切面(平面或曲面)剖开机件,将处在观察者和剖切面之间的部分移去,而将其余部分向投影面投影所得的图形,简称剖视,如图5-6所示。
图5-6 剖视图的形成
二、剖视图的画图步骤
绘制剖视图,主要目的是要表达零件的内部结构,以图5-7为例,剖视图的绘图步骤基本如下。
1)选择要绘制剖视图的视图,如图5-7所示,选择主视图为剖视图。
2)选择剖切方法或类型,如图5-7所示,主视图为单一剖切面的全剖视图。
3)选择剖切面位置,剖切时为了表达零件内部结构的完整性和真实性,剖切面一般应通过机件的对称平面、轴线或孔、槽的中心线,并垂直(和平行)于相应的投影面。在图5-7中,选择的是零件的前后对称平面,然后将零件前面取走,后半部分在主视图上作投影。
4)剖视图表达的是内部形状,所以剖切面与机件相交的交线、剖切面后面的可见轮廓线等都要用粗实线绘制来表达清楚的结构特征,一般不再画看不见的轮廓线(虚线)。
5)在剖面区域内画上剖面符号,不同材质用不同的剖面符号。如图5-7中剖面线符号表示金属,则该零件为某一种金属材料。
6)由于剖切是假想的,所以不能在剖视图以外的其他视图中将零件真实地绘制成一半,如图5-7中的俯视图,还是要绘制完整。

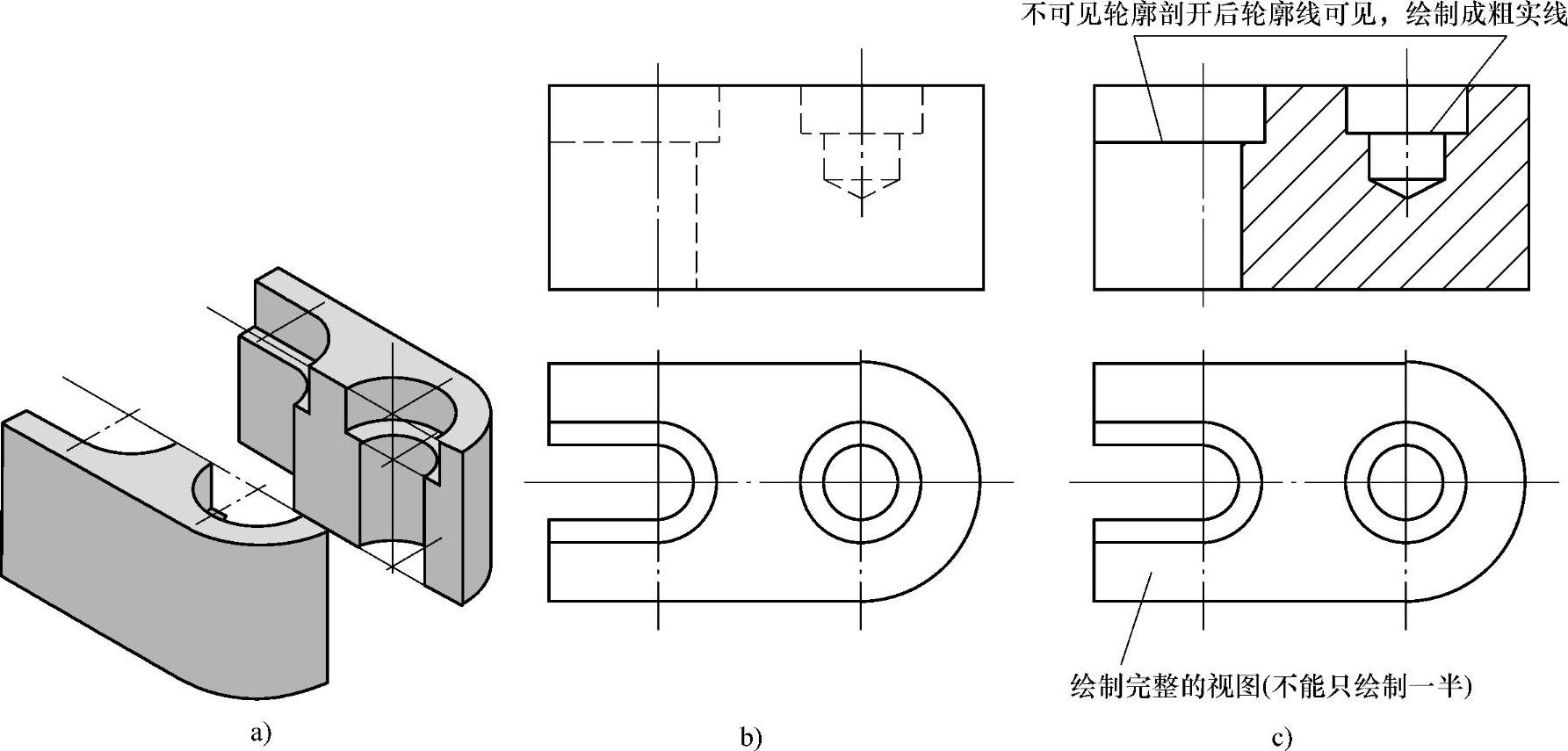

图5-7 剖视图的画法
三、剖视图的标注原则
剖视图是机件表达的一种重要方法,为了在读图中与视图区分开来,必须进行标注,其主要标注内容(图5-8)有如下几项。
(1)剖切线 表示剖切面的位置的线,用细点画线表示。一般情况下可省略。
(2)剖切符号 表示剖切面起、止和转折位置及投射方向的符号;用短的粗实线表示。
(3)剖视图的名称 用大写拉丁字母注写在剖视图的上方。(www.daowen.com)
下列情况时可省略标注:
1)剖视图按基本视图关系配置时,可省略箭头。
2)当单一剖切面通过机件的对称(或基本对称)平面,且剖视图按基本视图关系配置时,可不标注。
(4)剖面符号 表示剖面区域的一种填充符号,是区分剖视与非剖视的主要特征。图5-8中主视图的剖面符号表示该零件材料为非金属。

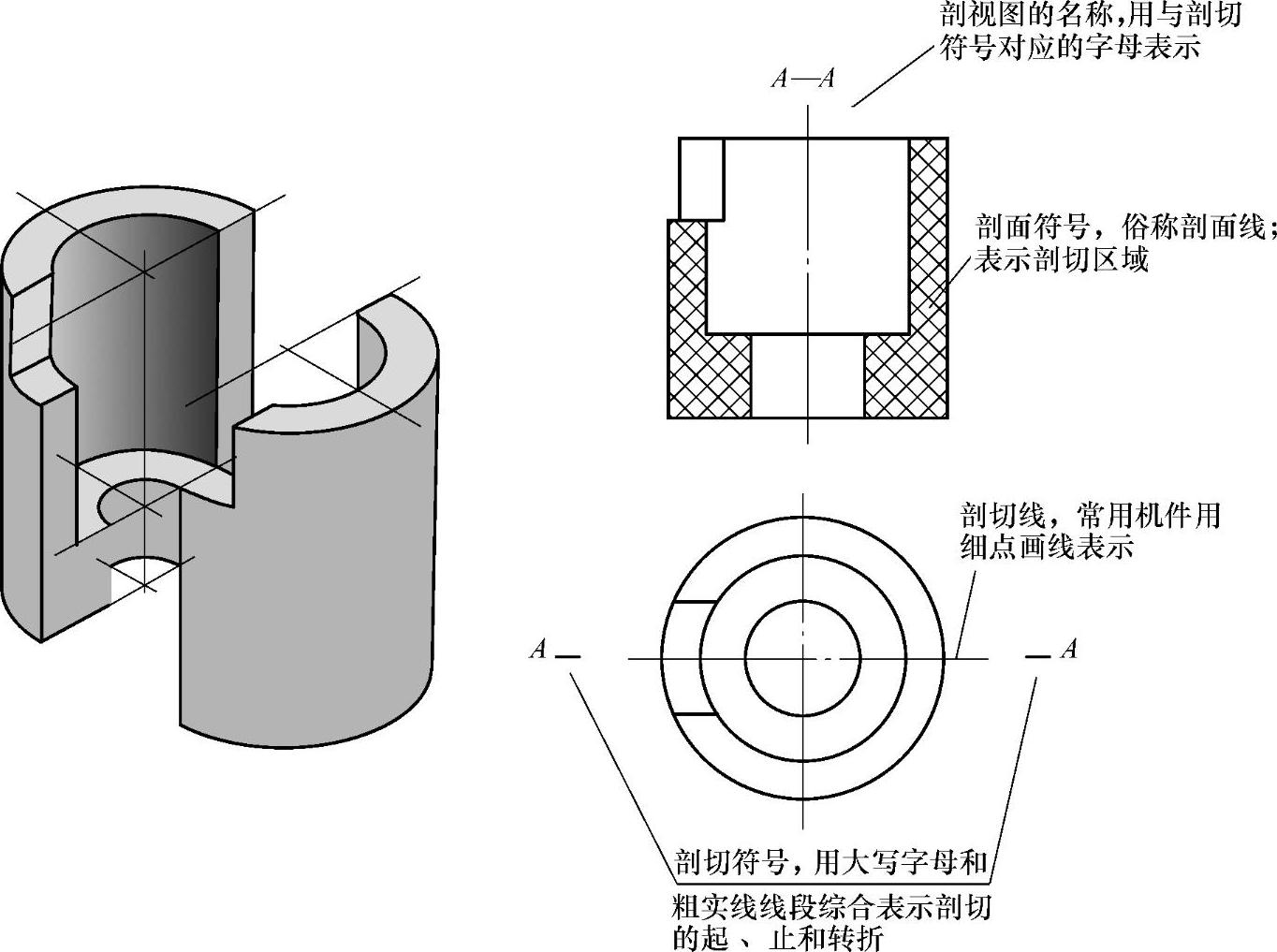

图5-8 剖视图标注释义
剖面符号的绘制要求具体如下。
1)剖面符号的类型与零件的材料有关。
金属材料(已规定剖面符号者除外)用与水平方向成45°角(或135°角)、互相平行、间距相等的细实线平行线作为剖面符号,如图5-7中主视图的剖面符号。非金属材料(已规定剖面符号者除外)的剖面符号是在金属材料的符号基础上,添加反方向、同间距的细实线平行线,如图5-8中主视图的剖面符号。
2)在绘制剖面线时,同一机件所有剖面区域中的剖面线方向相同、间隔相等,如图5-9所示,用三个视图表示同一个零件,三个视图中都有剖面线,则这三个视图中的剖面线应间距一致、方向一致。
3)金属材料的剖面线最好用与主要轮廓或剖面区域的对称线呈45°角的细实线绘制,如果零件轮廓已经与水平方向呈45°角,则可以将剖面线绘制成与水平呈30°或60°角,如图5-9所示,剖面线绘制成与水平成30°角。
4)当机件上两个要素在图形上具有公共对称中心线或轴线时,可以各画一半,组成一个图形,但是必须标注(图5-10a)。在模具装配图中,常将销和螺钉固定各画一半,但不进行标注(图5-10b)。
5)允许沿着大面积的剖面区域的轮廓画出部分剖面线。
6)剖面区域内标注数字、字母等处的剖面线必须断开。

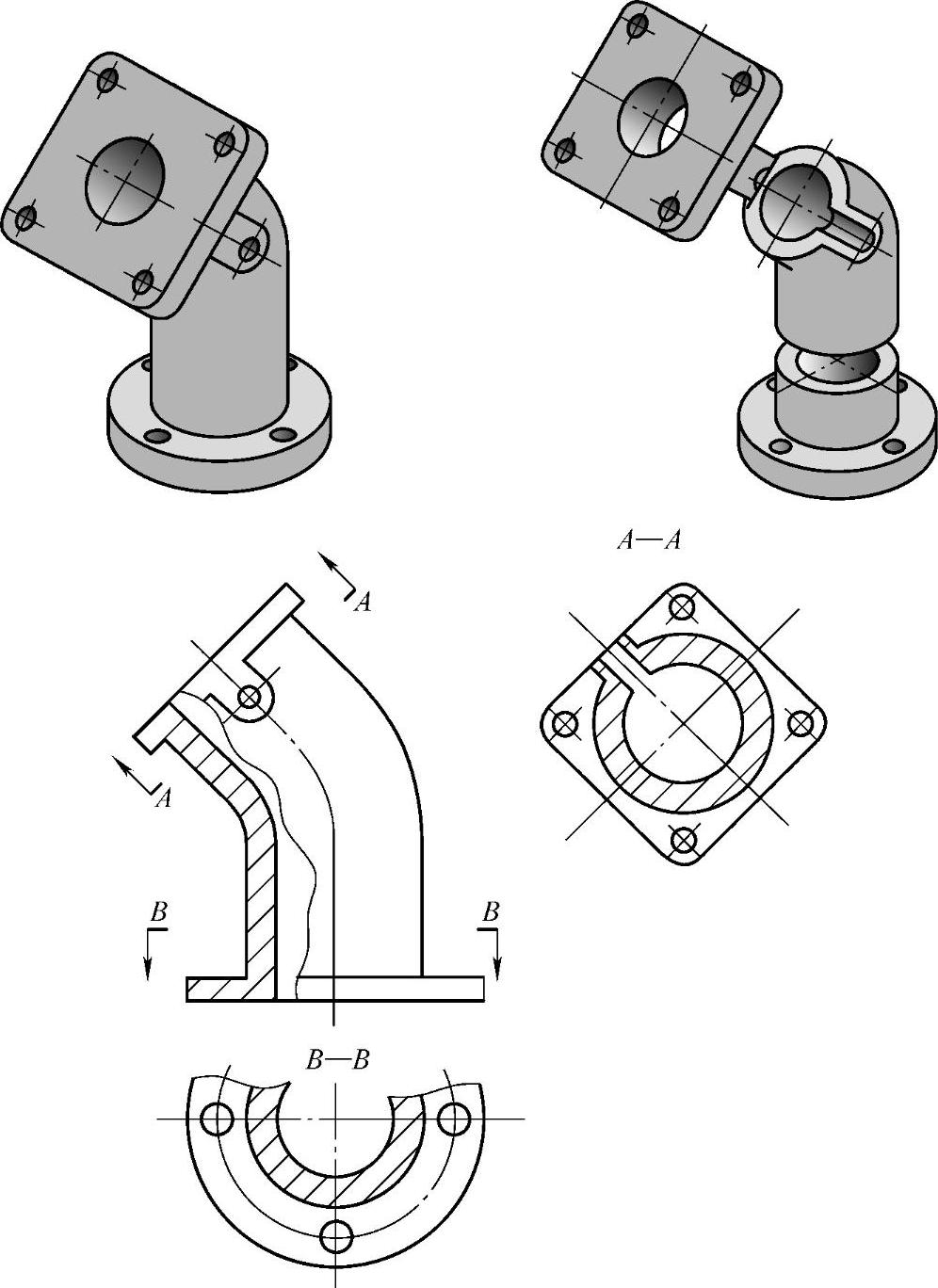

图5-9 特殊角度的剖面线表达释义

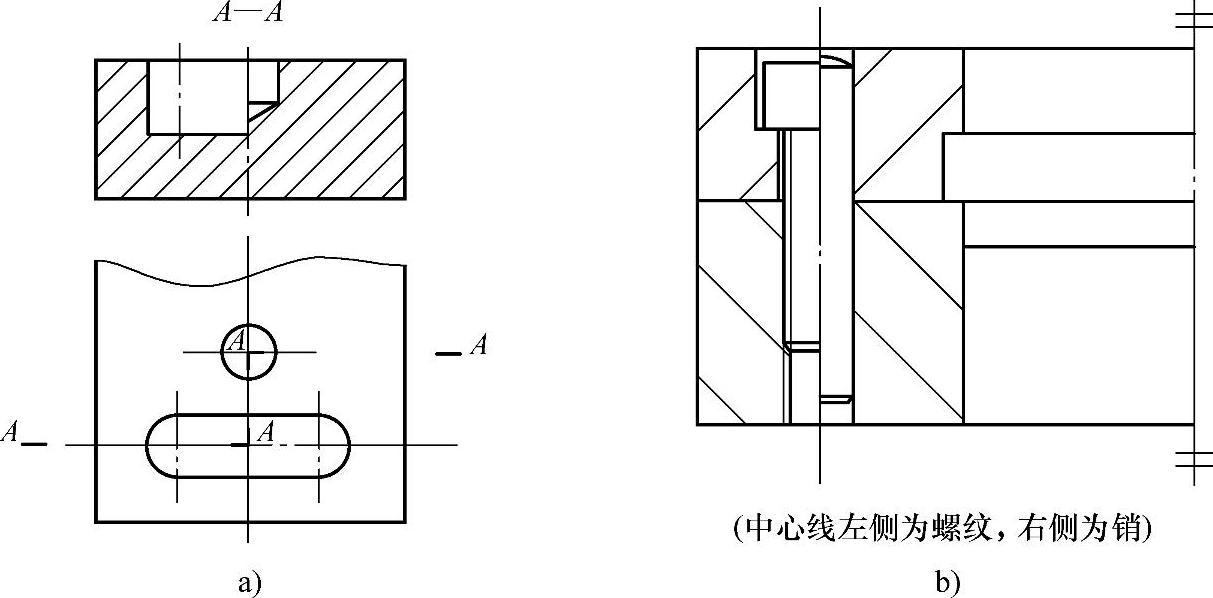

图5-10 两个要素均表达半个结构的剖视图
