一、定义与应用

将机件的某一部分向基本投影面投影所得的视图，称为局部视图（如图5-3中标记B的视图）。

局部视图是基本视图的一部分，当机件某一局部形状没有表达清楚、又没有必要用一完整的基本视图表达时，可单独将这部分向基本投影面投射，从而避免其余部分的重复表达。如图5-3a表示的组合体在左端小圆柱外侧有一凸台结构，这个结构可以在左视图中清楚表示出来，但是如果将左视图全部绘制出来，不仅图形复杂，也没有表达的必要，所以采用图5-3b中标记B的视图形式来表达。该视图只表达了左端凸台的形状，只绘制了左视图（B方向投影为左视图投影方向）的一个局部，这种图就是“局部视图”；局部视图可以摆放在图样的任意位置，图5-3中的B向局部视图放在了主视图的左侧，更直观地表达了该零件左侧突出部分的结构特点。

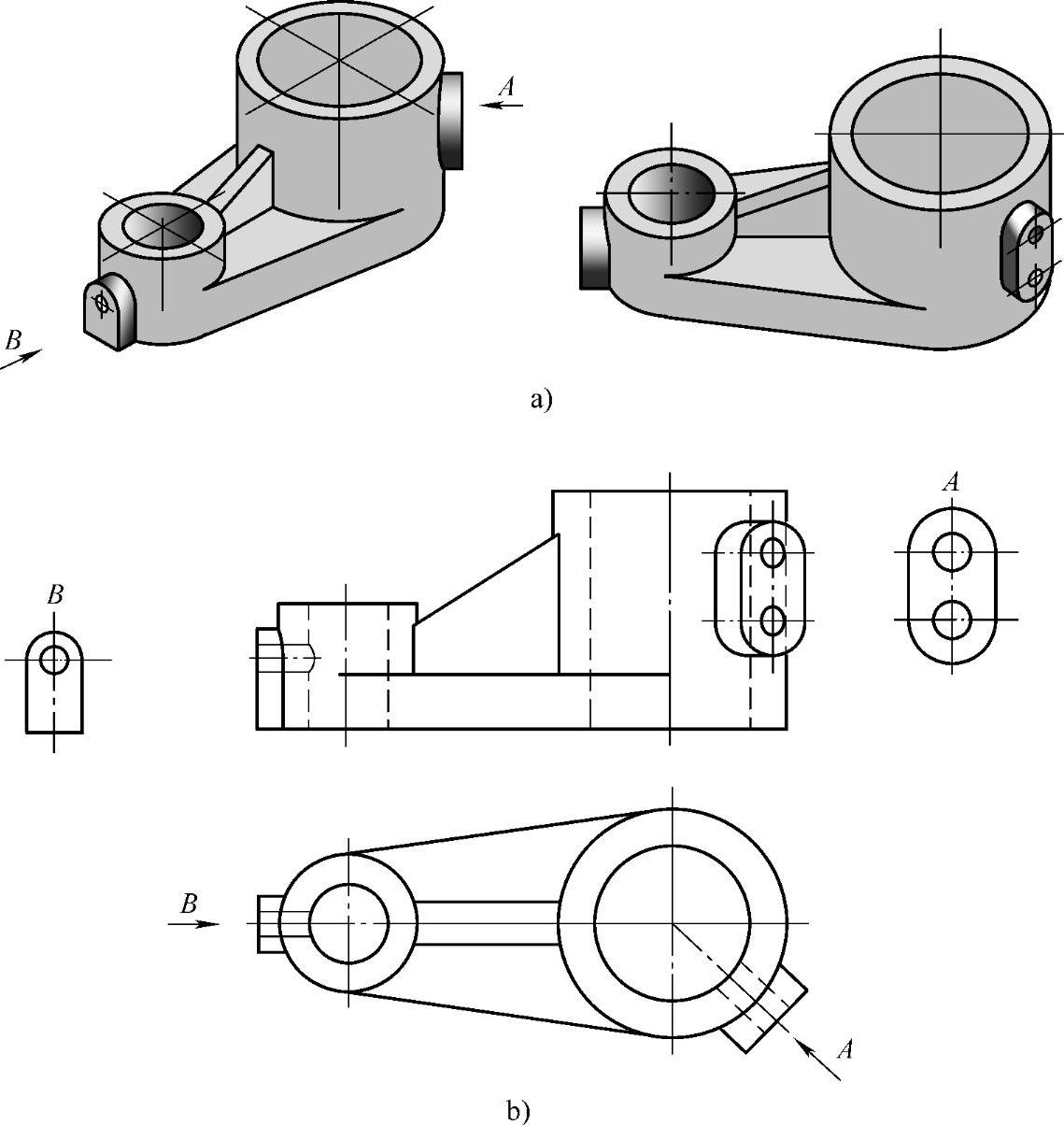

图5-3 局部视图

组合体右端大圆柱与对称面成45°位置有一凸台结构，如果将该结构投影到主视图，绘制出的图形不是真形，本来是圆形的通孔和外形均会变成椭圆形状，影响识读图形，所以在绘制上采用了标记A的斜视图进行表达。

二、绘制要求

由于局部视图的不完整性和配置位置的特殊性，所以在绘制图形时更要注意其标记要求。其具体要求如下。(www.daowen.com)

1）局部视图可按基本视图的位置配置，也可按向视图的形式配置并加以标注。

2）局部视图边界线有两种。

①孤立封闭的结构用轮廓线表示（如图5-3中B向局部视图）。

②用波浪线示意断痕，如图5-4所示。

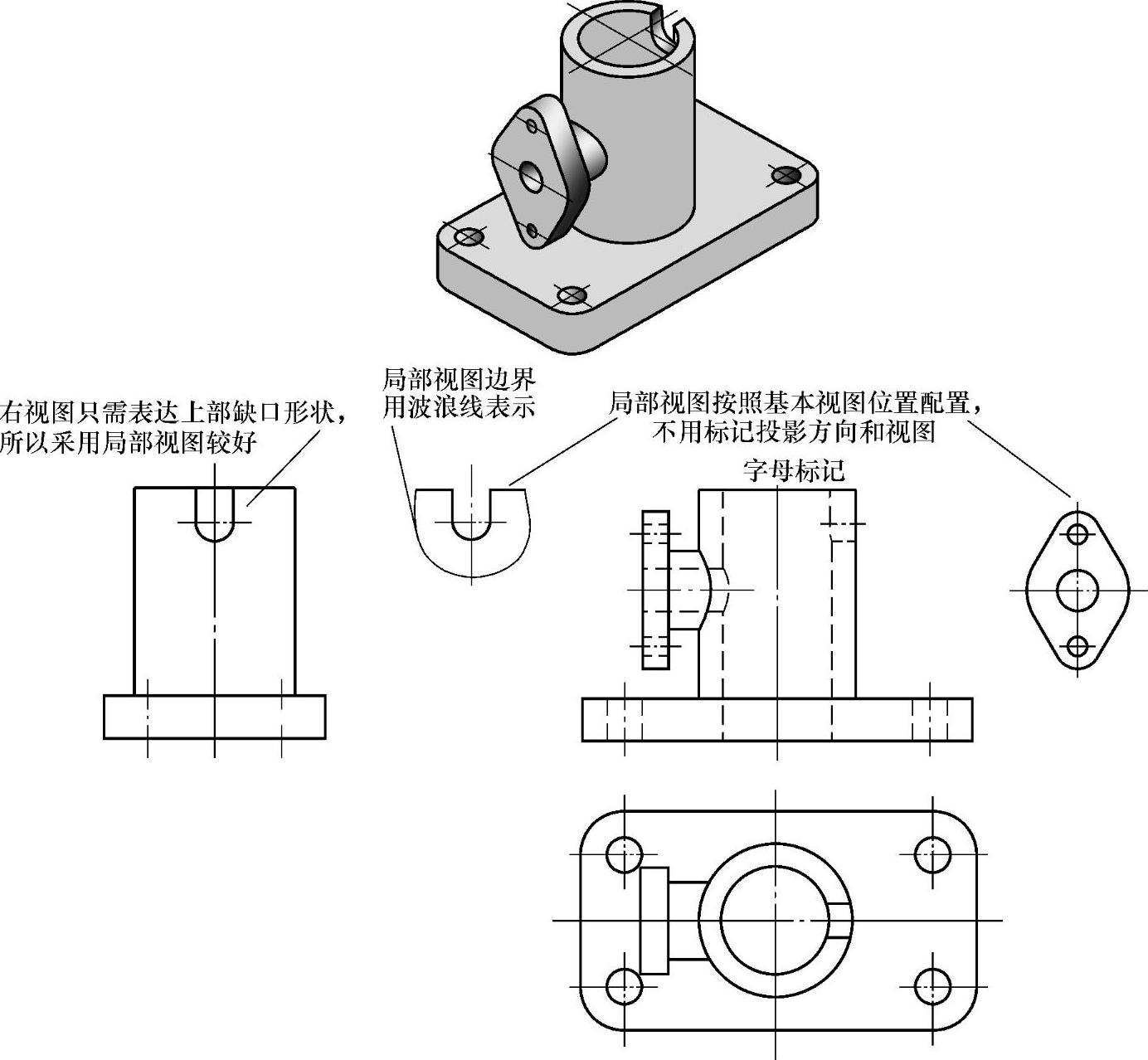

图5-4 局部视图标记示例
