学习基本视图和向视图的差异

、基本视图

机件向基本投影面投影所得的视图称为基本视图。本书所称的视图一般是指基本视图。基本视图主要用来表达机件的外部结构形状,其不可见部分一般不画,必要时用虚线画出。视图分为基本视图、向视图、局部视图和斜视图。

1.基本投影面的形成

本书前面的内容介绍了三视图的作用。随着零件复杂程度的提高,三个视图已经不能完全、清楚地表达零件的结构,为了能更清晰地表达零件的上、下、左、右、前、后等方向的形状,在原有的三个基本投影面的基础上,再增加三个基本投影面。这六个投影面组成一个空间,我们将零件放置于这个空间内,将零件向各投影面投影,得到的投影就是六个基本视图。

六个基本投影面的展开方法如图5-1a所示,六个基本视图的名称和配置如图5-1b所示。图5-1b所示的图形配置位置为标准的基本视图摆放位置,一张图样中的六个基本视图如果按此位置配置,则一律不需要标注视图的名称(目前图5-1b视图的名称只是为了学习便利,正式绘图时不需要书写)。

2.绘制基本视图时的注意事项

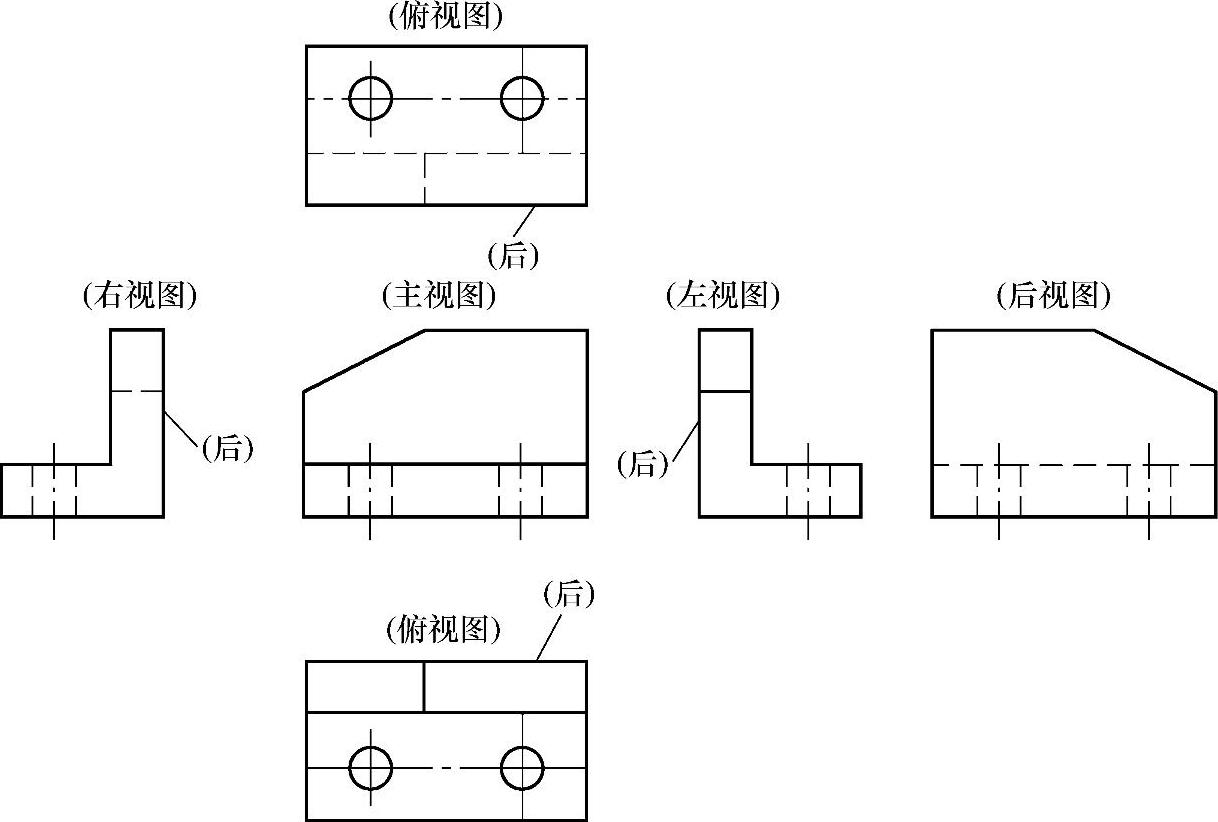

基本视图的绘制规则和三视图一致,度量关系仍要遵守“长对正、高平齐、宽相等”的三等规律。在方位对应关系上,除后视图外,在围绕主视图的四个视图中,靠近主视图的一侧是物体的后面,远离主视图的一侧是物体的前面。具体要求如下。

1)六个基本视图之间遵循“三等”规律:主、俯、仰、后四个视图“长对正”;主、左、右、后四个视图“高平齐”;仰、左、右、俯四个视图“宽相等”。

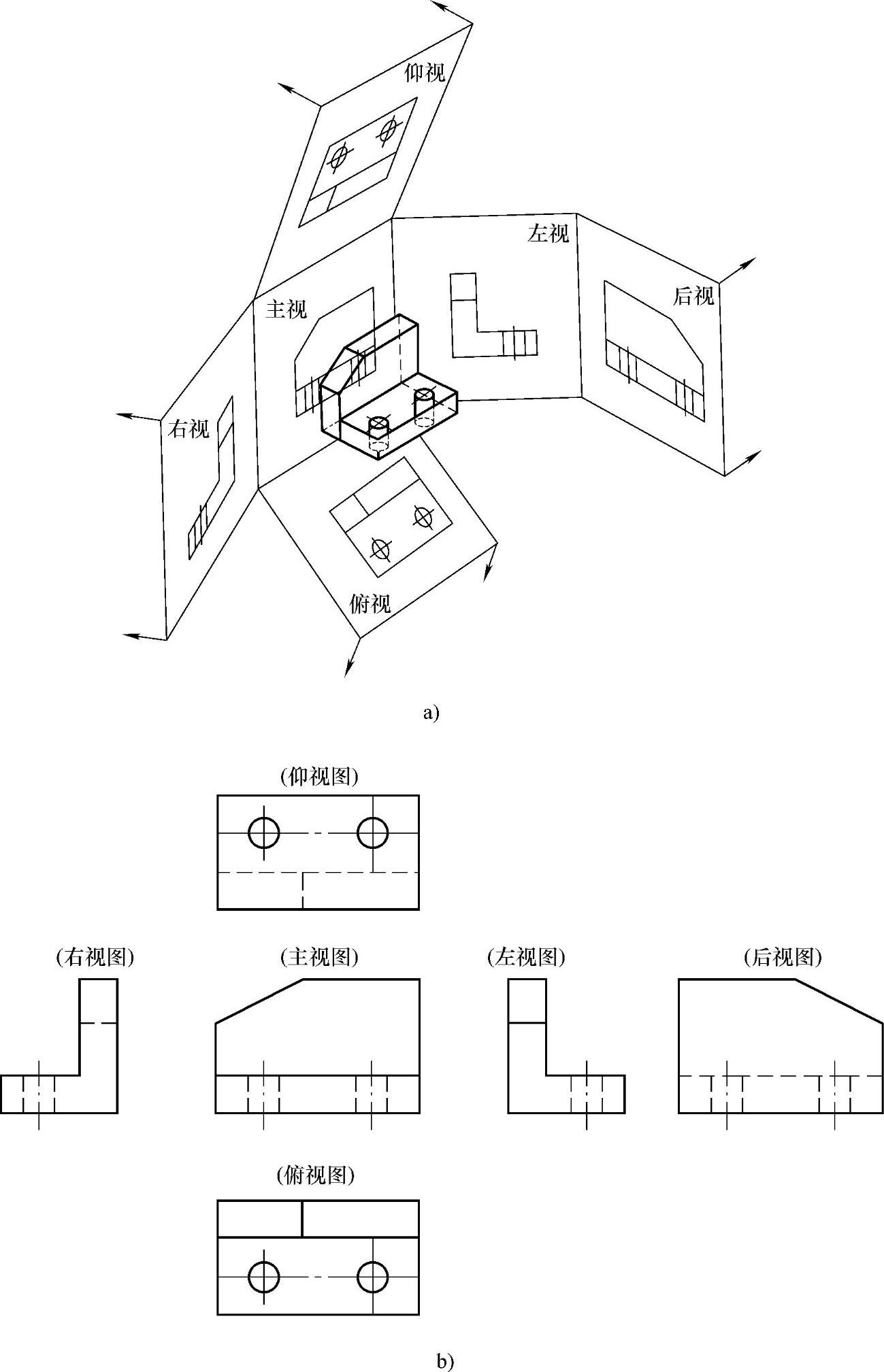

图5-1 基本视图的形成与位置配置

2)每一个基本视图都能表达物体的四个方位:

①主视图、后视图:表示左、右、上、下方位,其中左、右方位在两个视图中反向。

②左视图、右视图:表示前、后、上、下方位,其中前、后方位在两个视图中反向,两个视图中靠近主视图一侧都是物体的后面。(www.daowen.com)

③俯视图、仰视图:表示前、后、左、右方位,其中前、后方位在两个视图中反向,两个视图中靠近主视图一侧都是物体的后面。

3)实际绘图时,一般优先选用主、俯、左三个视图。任何机件的表达都必须有主视图。

4)如果基本视图按照图5-1b所示的规定位置摆放,则不允许有任何文字标注。如果因为图纸幅面等问题,视图不能按照图5-1b所示的规定位置摆放,则需要按照图5-2所示的向视图进行标注。

、向视图

1.向视图的形成

当基本视图不能按照规定的位置摆放在一张图样中时,基本视图就变成向视图了。向视图是可以自由配置的视图,它是基本视图移位配置的另一种表达形式。

2.向视图绘制的要求

向视图是基本视图,只是摆放的位置与标准位置不同,所以绘制向视图的要求与基本视图要求一样,只是要有一种特殊的标注形式以示其投影方向和视图名称。

如图5-2所示,右下角的图形为一向视图,其实际表达的是仰视图的图形,但是摆放位置在俯视图的侧边,所以要在主视图下方用箭头指明投射方向,并在箭头附近标注一个大写字母(一张图样中标记字母的顺序是英文字母顺序,所以在图5-2中标记的是字母A),同时在向视图的上方标注同样的大写字母(图5-2中标记的也是A)。


图5-2 向视图的表达

表示投射方向的箭头尽可能配置在主视图上,只有表示后视投射方向的箭头才配置在其他视图上。
