画组合体三视图时，首先要对组合体进行形体分析。

形体分析法就是假想把组合体分解成若干个基本形体，分析各基本形体的形状、相互位置关系、组合形式及表面连接关系等。

形体分析法是组合体画图、尺寸标注和识图的基本方法。

图4-21a所示的支座可分解成图4-21b所示的四个部分。

组合体的组合形式不同，其作图的方法和步骤也不同，下面分别举例说明不同类型组合体的画图方法和步骤。

一、叠加类组合体的画法

叠加型组合体画图的基本方法是形体分析法。

下面以图4-22a所示物体为例，介绍叠加类组合体的画图方法和步骤。

1.画图方法和步骤（图4-22b～f）

2.画图时应注意的问题

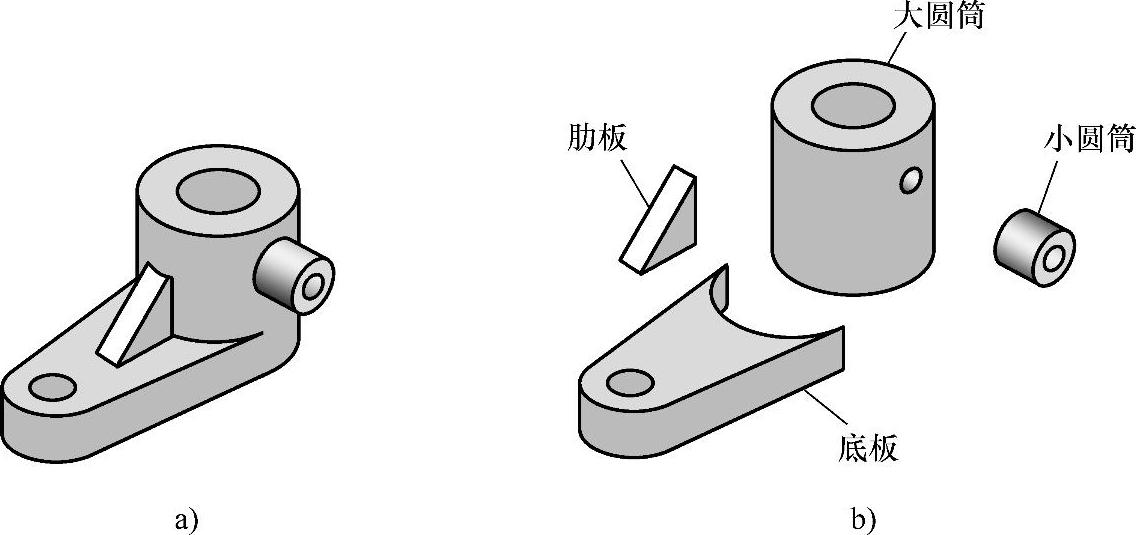

图4-21 组合体的形体分析

a）支座 b）支座分解图

图4-22 叠加类组合体的作图方法和步骤

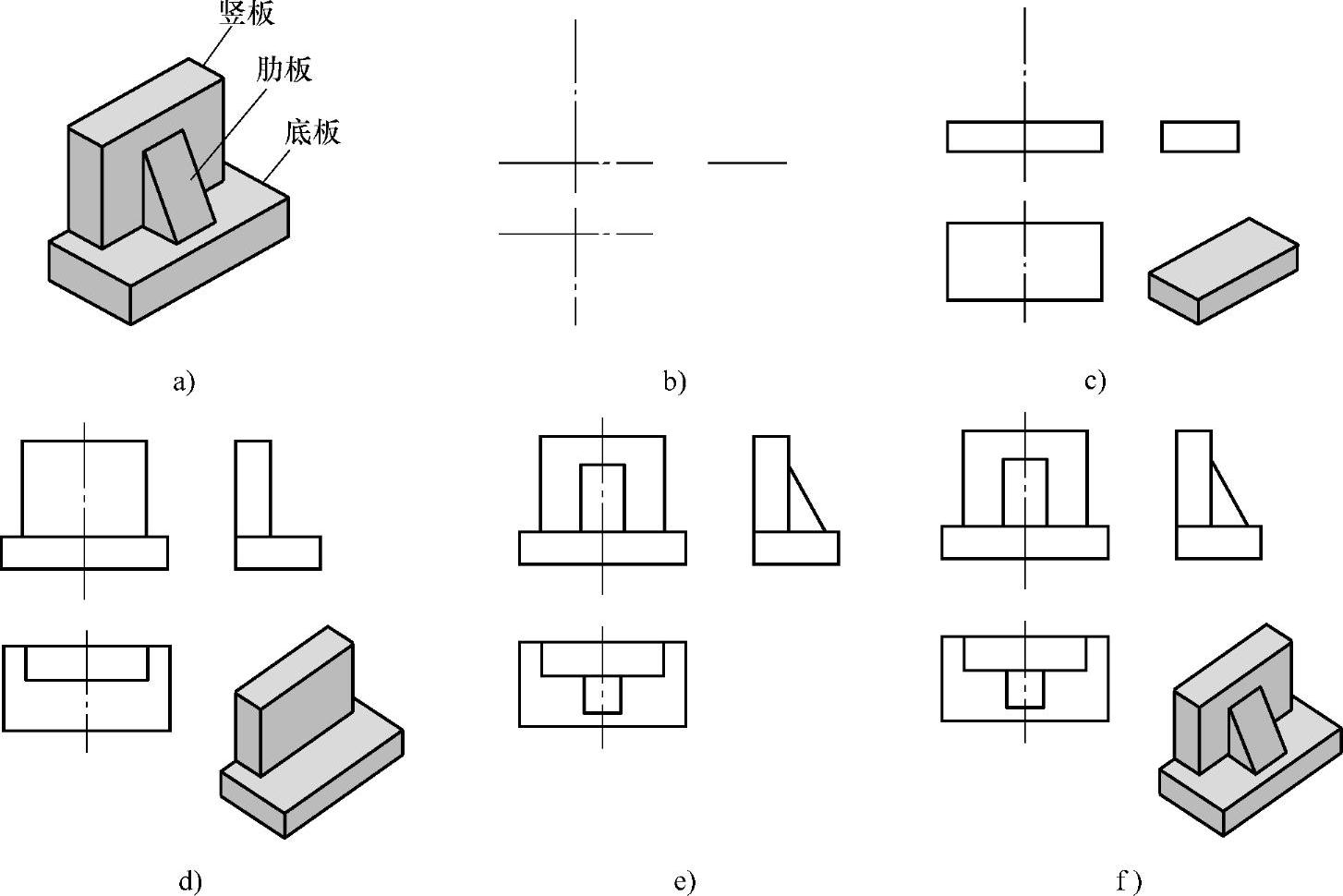

a）形体分析 b）定位置，选方向，画基准线 c）画主要形体——底板的三视图 d）画次要形体——竖板三视图 e）画小形体——肋板三视图 f）检查、描深，完成全图

1）画图前，首先应对组合体进行形体分析，分析该组合体是由哪几个基本形体组成，了解它们之间的相对位置、组合形式及表面间的连接关系，及其分界线的特点。

2）画图时，应将各组成部分按照先主要部分后次要部分、先大形体后小形体的顺序，逐个画出它们的三视图。

3）画每个组成部分时，应先画出反映它们形状特征最明显的视图，再画其他视图，同时，三个视图应配合画出，各视图之间应遵循“长对正、高平齐、宽相等”的投影规律。

4）在作图过程中，每增加一个组成部分，都要特别注意该部分与其他部分之间的相对位置关系和表面连接关系，连接处应有线还是没有线，同时注意被遮挡的部分应及时改为虚线，避免画图时出错。

二、切割类组合体的画法

切割类组合体画图时除了采用形体分析法外，对一些斜面还要运用线面分析法。

线面分析法是在形体分析法的基础上，运用线、面的空间性质和投影规律，分析形体表面的投影，进行画图和识图的方法。

下面以图4-23a所示物体为例，介绍切割类组合体的画图方法和步骤。(www.daowen.com)

1.画图方法和步骤（图4-23）。

图4-23 切割类组合体的作图方法和步骤

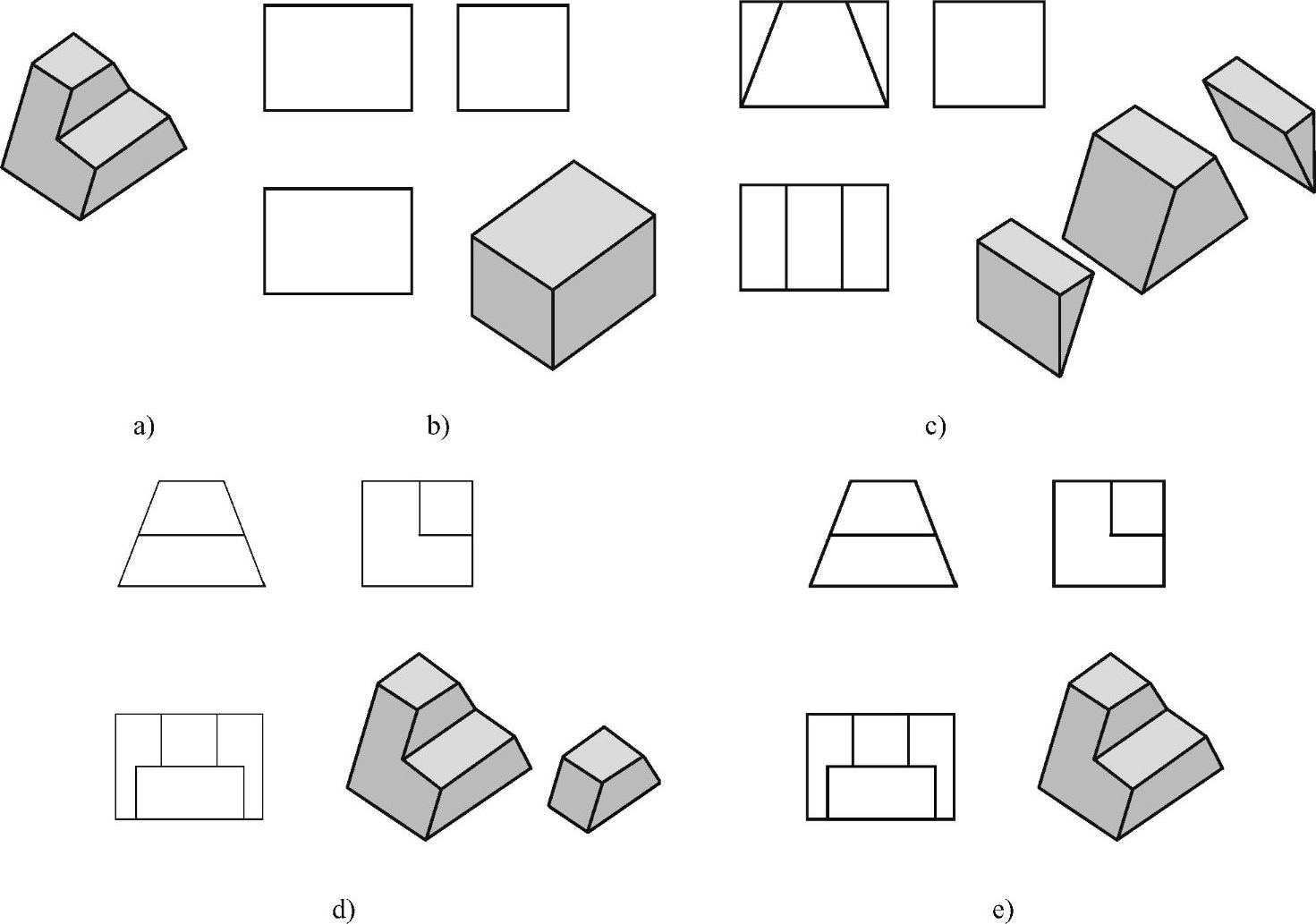

a）线面分析 b）画原始形体——长方体 c）切左上角、右上角

d）切前角、上角 e）检查、描深，完成全图

2.画图时应注意的问题

1）画图前，应运用线面分析法，分析该组合体被切割的次数、切割的位置及切割平面的形状。

2）画图时，应按照切割面“先主要后次要、先大后小”的原则依次进行切割，并分别画出切割后的三视图。

3）画每一切割部分时，应先画出具有积聚性投影或反映形状特征最明显的视图，再画其他视图；同时，三个视图应配合画出，各视图之间应遵循“长对正、高平齐、宽相等”的投影规律。

4）画图时，应画出切割面与物体表面交线的投影，同时画出切割面与切割面之间交线的投影。

5）作图过程中要注意线型的变化，对于切割形成的线要及时画出，同时要将切去的线及时擦掉。

6）应注意平面投影的实形性、类似性和积聚性，特别是类似性投影。

三、综合类组合体的画法

综合类组合体画图的基本方法仍然是形体分析法。

1.画图方法和步骤

下面以图4-24所示支座为例，介绍综合类组合体的画图方法和步骤。

图4-24 综合类组合体的作图方法和步骤

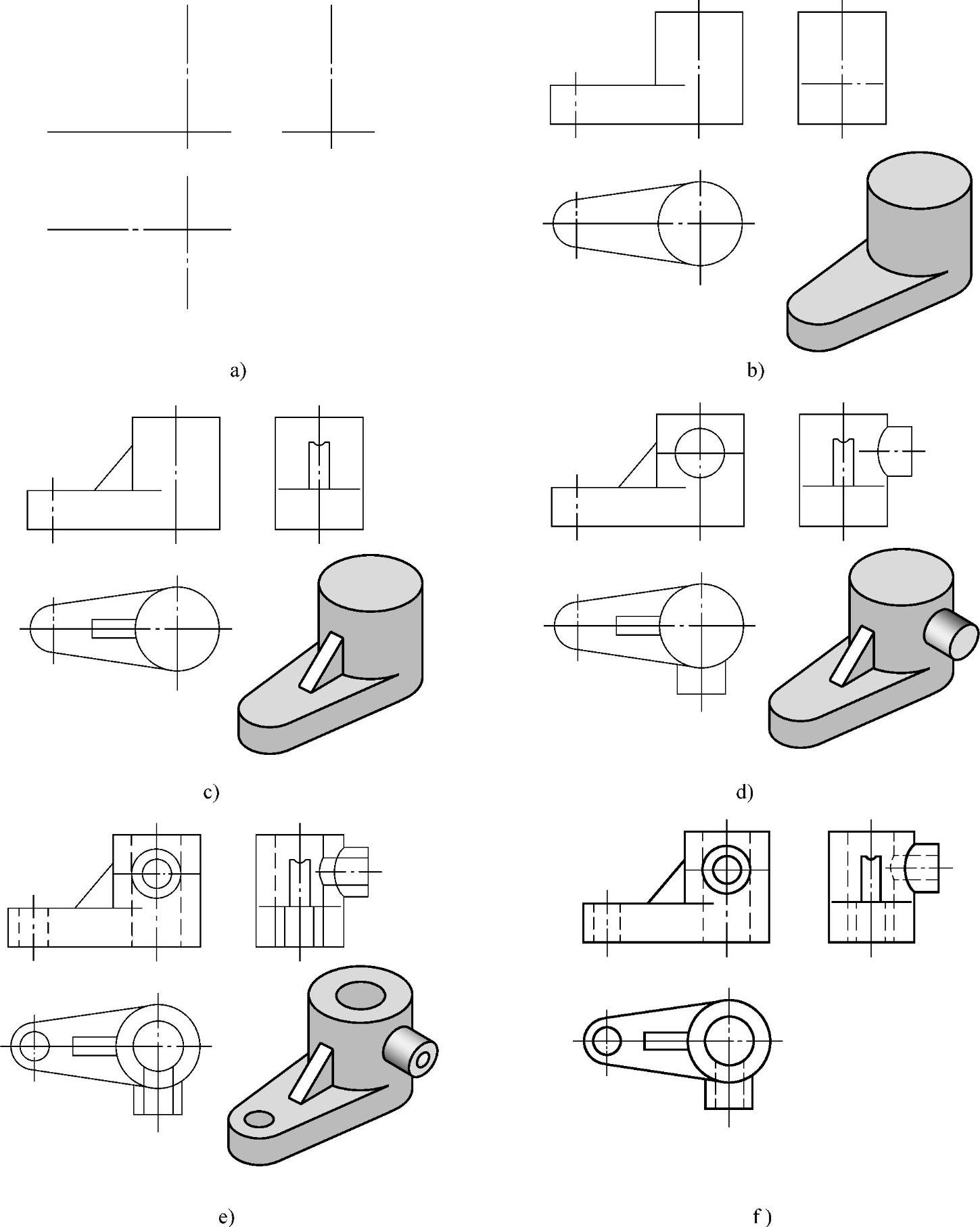

a）布置视图，画主要基准线 b）画底板和大圆筒外圆柱面 c）画肋板 d）画小圆筒外圆柱面 e）画三个圆孔 f）检查、描深，完成全图

2.画图时应注意的问题

1）为保证三视图之间的关系相互对正，提高画图速度，减少差错，应尽可能把同一形体的三面投影联系起来作图，并依次完成各组成部分的三面投影。不要孤立地先完成一个视图，再画另一个视图。

2）先画主要形体，后画次要形体；先画各形体的主要部分，后画次要部分；先画可见部分，后画不可见部分。

3）应考虑到组合体是各个部分组合起来的一个整体，作图时要正确处理各形体之间的表面连接关系。
