、投影法

物体在阳光的照射下,就会在墙面或地面投下影子,这就是投影现象。投影法是将这一现象加以科学抽象而产生的。投射线通过物体向选定的投影面投射,并在该面上得到图形的方法,称为投影法。

投影法分为中心投影法和平行投影法两种。

1.中心投影法

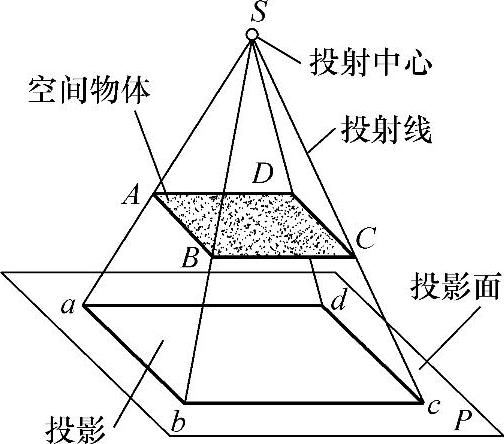

如图3-1所示,设点S为投射中心,由投射中心发出的投射线通过空间物体ABCD投射在平面P上得到图形abcd,则图形abcd称为空间物体ABCD在平面P上的投影。

这种投射线通过投射中心的投影法称为中心投影法。由于中心投影法所得的图形会随着物体离投影面位置的不同而变化,所以立体感比较强,常用来绘制建筑物的透视图以及产品的效果图。


图3-1 投影法

2.平行投影法

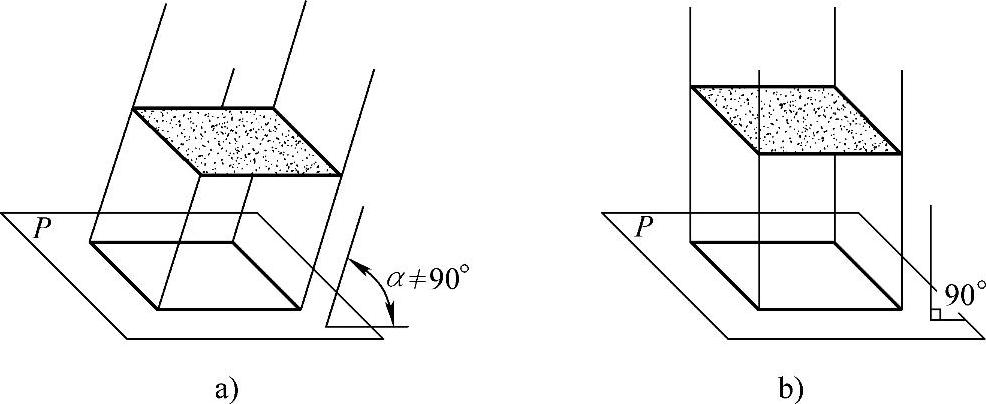

将投射中心S移到无限远处,此时,投射线近似于相互平行,这种投影法称为平行投影法。平行投影称又分为正投影法和斜投影法,如图3-2所示。

(1)斜投影法 投射线倾斜于投影面的平行投影法,如图3-2a所示。

(2)正投影法 投射线垂直于投影面的平行投影法,如图3-2b所示。

由于正投影法能准确地表达物体的形状,且度量性好,作图方便,所以在工程上得到广泛的应用。本书中除特殊说明外,所有投影都是指正投影法。


图3-2 平行投影法

a)斜投影 b)正投影

3.正投影的基本特性

(1)真实性 当线段或平面图形平行于投影面时,其投影反映物体的实长或实形,如图3-3所示。


图3-3 真实性

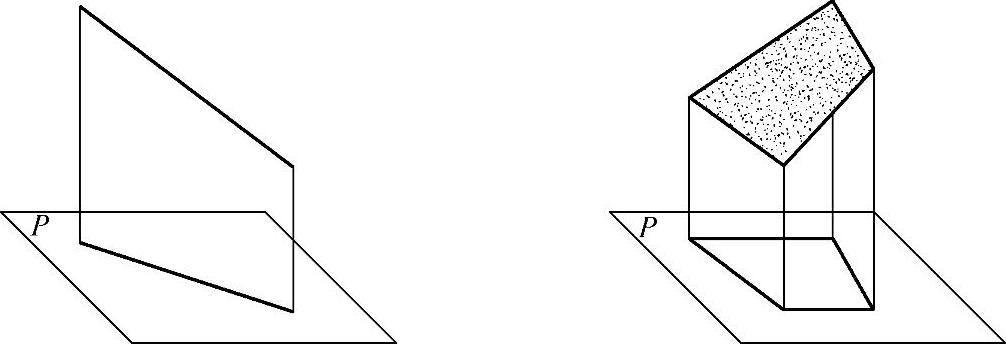

(2)积聚性 当直线或平面图形垂直于投影面时,其投影积聚成点或直线,如图3-4所示。


图3-4 积聚性

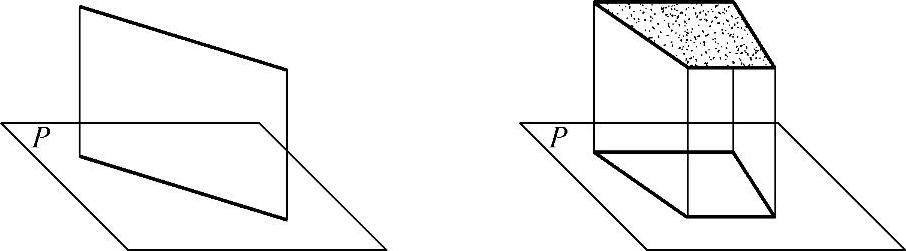

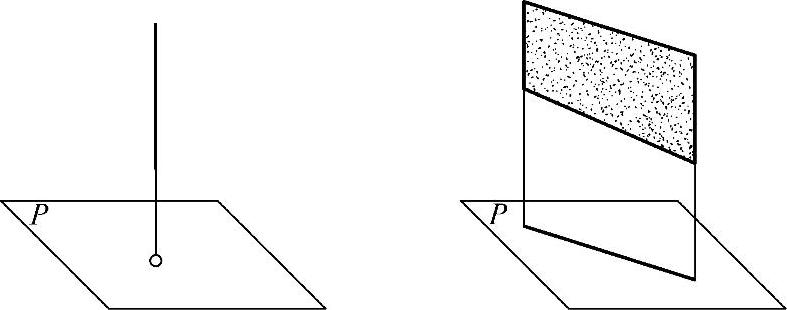

(3)类似性和收缩性 当直线或平面图形倾斜于投影面时,直线的投影仍然是直线,但小于实长;平面图形的投影是原图形的类似形,但面积小于实形,如图3-5所示。


图3-5 类似性

三视图的形成

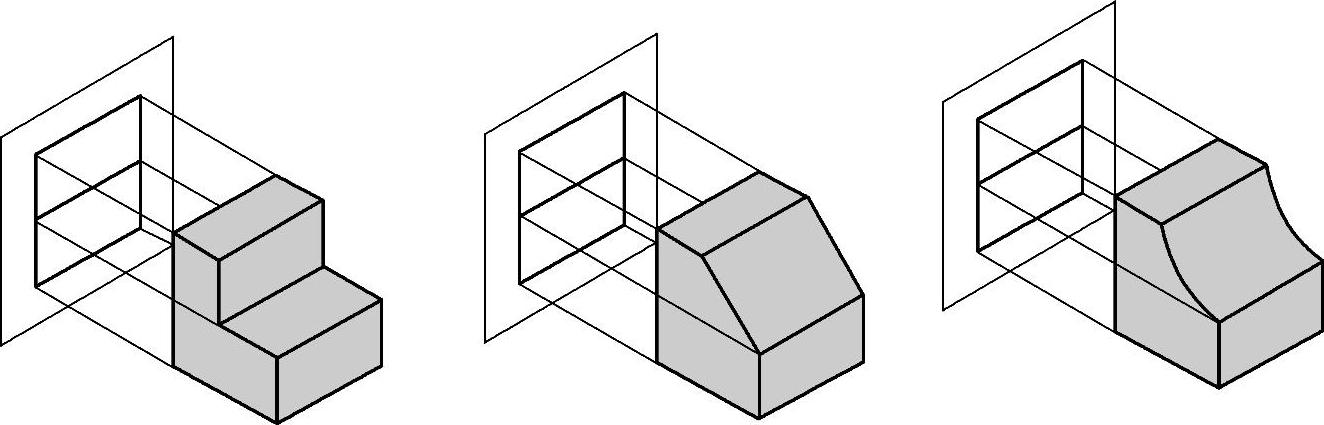

1.物体在一个投影面上的投影

由图3-6可知,用一个投影并不能准确地反映物体的结构形状和大小,若要表示物体完整的形状和大小,就必须同时从多个方向进行投影,如图3-7所示。


图3-6 不同物体在一个投影面上的投影


图3-7 物体在三个投影面上的投影

2.三投影面体系的建立

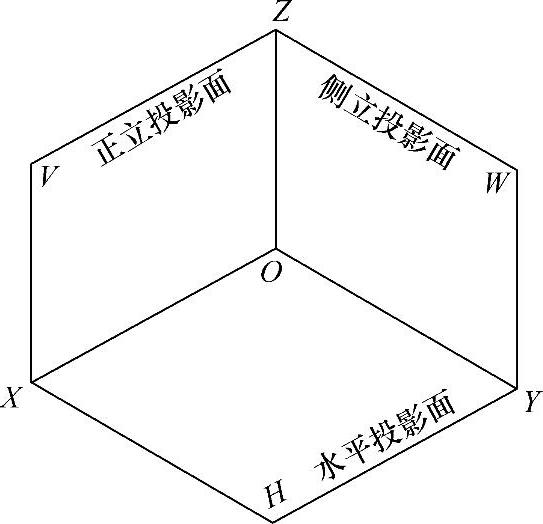

三投影面体系由“三面、三轴、一点”组成。其中,三面是指空间互相垂直的三个投影面,分别称正立投影面(简称正面,用V表示)、水平投影面(简称水平面,用H表示)和侧立投影面(简称侧面,用W表示);三轴是指三个投影面的交线,即OX轴、OY轴、OZ轴;一点则是三轴的交点,即原点O,如图3-8所示。

3.三视图的形成

(1)三视图 物体向投影面投射所得的图形称为视图。将物体放在三投影面体系中,分别向三个投影面投射,就得到了三个视图,简称三视图,如图3-9所示。由前向后在正面上投射所得的视图称为主视图,由上向下在水平面上投射所得的视图称为俯视图;由左向右在侧面上投射所得的视图称为左视图。


图3-8 三投影面体系的建立


图3-9 三视图的形成

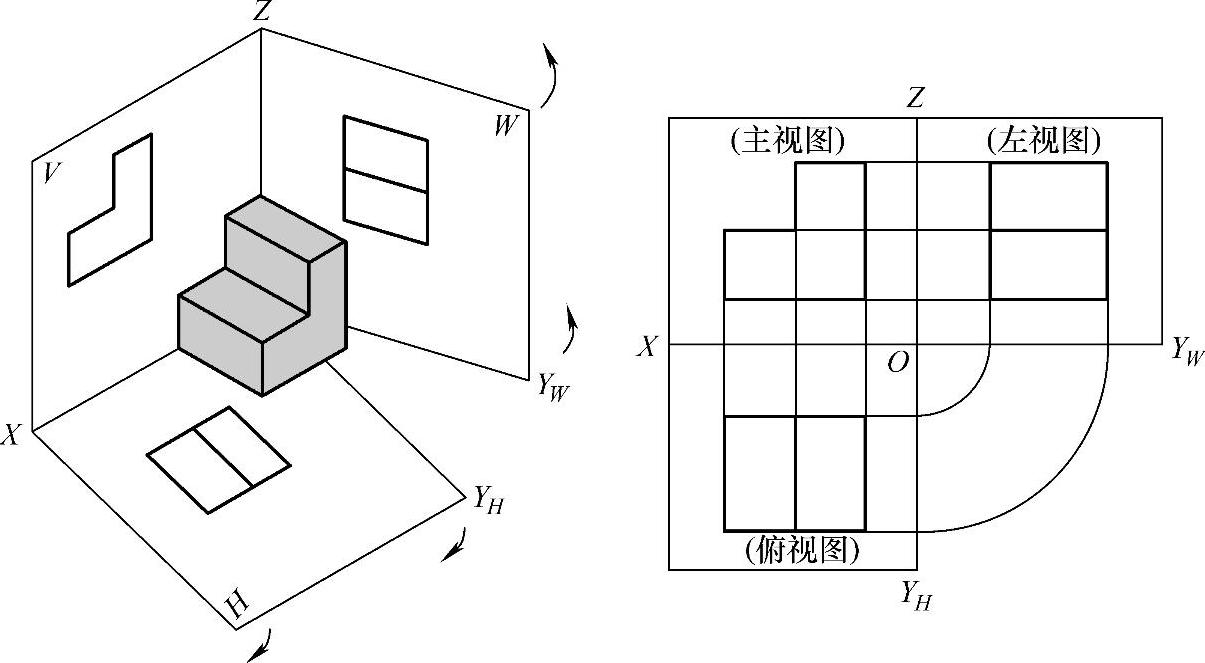

为了把三个视图画在一张图纸上,须将互相垂直的三个投影面展开到一个平面上,展开方法如图3-10所示。其中,正立投影面不动,水平投影面绕OX轴向下旋转90°,侧投影面绕OZ轴向右旋转90°。

由图3-10可知,展开后三视图有确定的位置:以主视图为准,俯视图在主视图的正下方,左视图在主视图的正右方。


图3-10 三视图的展开(www.daowen.com)

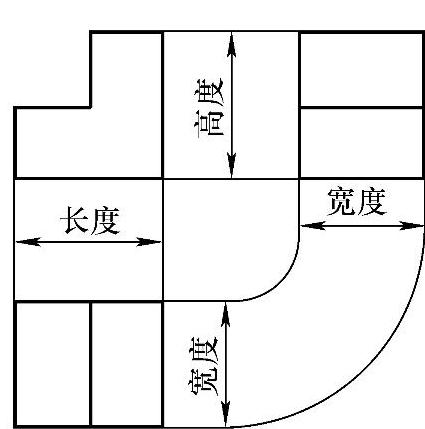

(2)三视图的尺寸关系及投影规律 任何空间物体都有长、宽、高三个方向的尺寸。通常将OX轴方向作为物体的长度方向,OY轴方向作为物体的宽度方向,OZ轴方向作为物体的高度方向。因此,一个视图只能反映物体两个方向的尺寸,如图3-11所示。

由展开图可以得出三视图“三等”关系:

主视图反映物体的长度和高度——主、俯视图长对正

俯视图反映物体的长度和宽度——主、左视图高平齐

左视图反映物体的宽度和高度——俯、左视图宽相等

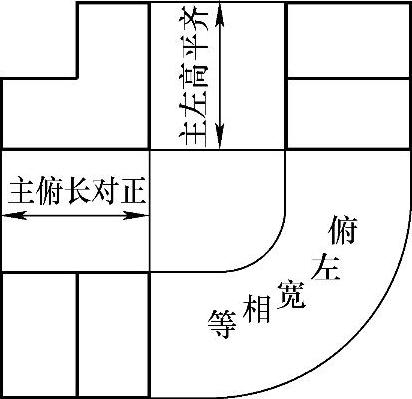

三视图的“三等”关系即三视图的投影规律,简称“长对正、高平齐、宽相等”,如图3-12所示。三视图的投影规律不仅反映了三视图之间的尺寸关系,也是画图和识图的重要依据。


图3-11 三视图尺寸关系


图3-12 三视图的投影规律

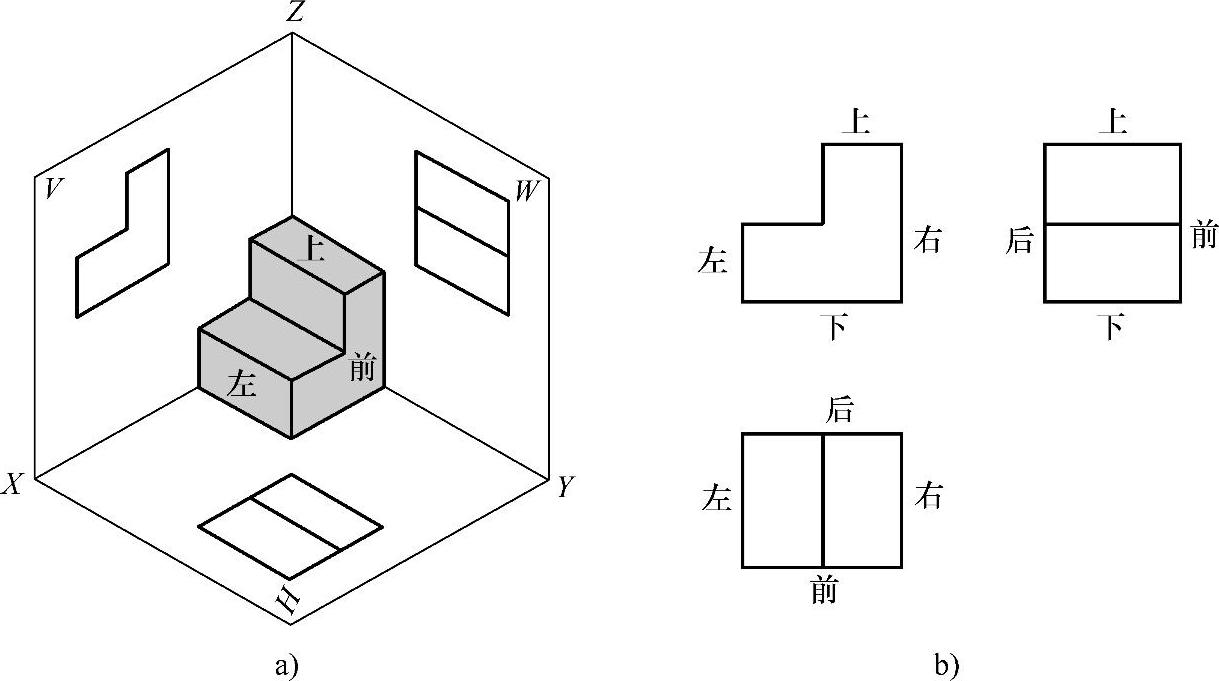

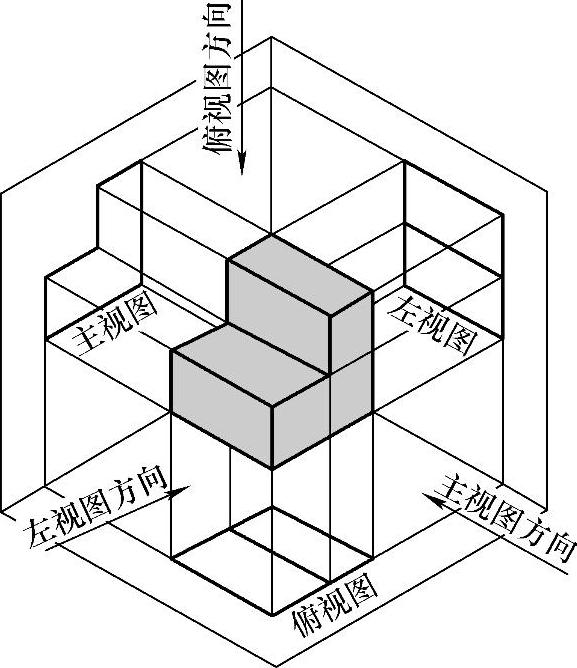

(3)三视图的方位关系 空间物体都有上、下、前、后、左、右三个方向六个方位。一个视图只能反映物体的两个方向四个方位的相对位置关系,如图3-13所示。

主视图反映物体的上、下和左、右的相对位置关系。

俯视图反映物体的前、后和左、右的相对位置关系。

左视图反映物体的上、下和前、后的相对位置关系。

俯视图和左视图中的前、后对应关系在画图和识图中都要特别注意,其中,远离主视图的一边表示物体的前面,靠近主视图的一边表示物体的后面。


图3-13 三视图的方位关系

4.简单物体三视图的画法

1)画出图3-14a所示物体的三视图。

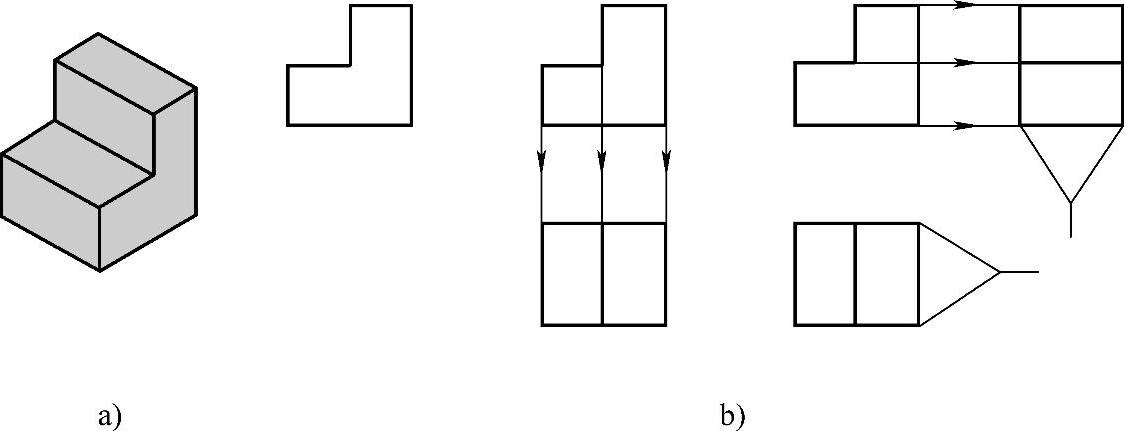

具体作图步骤如图3-14b所示。

①画主视图。

②按主、俯视图长对正画出俯视图。

③按主、左视图、高平齐、俯、左视图宽相等的投影关系,画出左视图。


图3-14 三视图的画图步骤

2)补画三视图中的缺线。

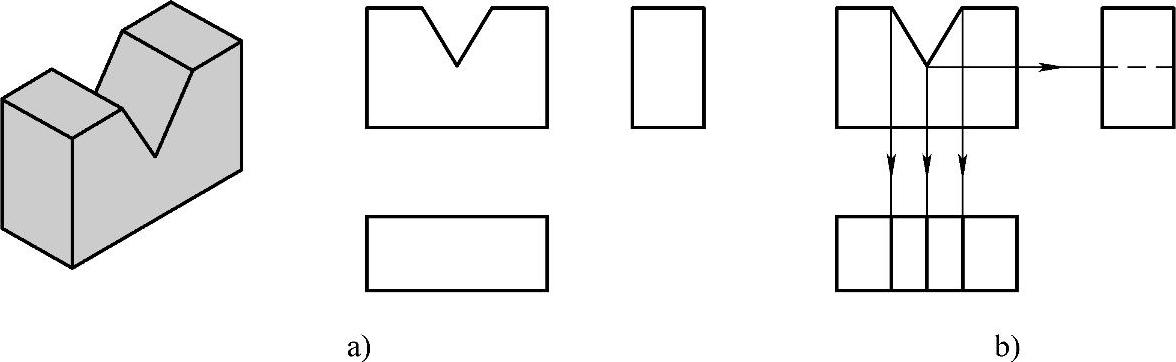

作图步骤如图3-15所示。

①已知物体及三视图。

②按投影规律补画俯视图和左视图。


图3-15 补画三视图中的缺线

3)补画第三视图。

作图步骤如图3-16所示。

①已知物体两个视图。

②按投影规律补画左视图。


图3-16 补画第三视图

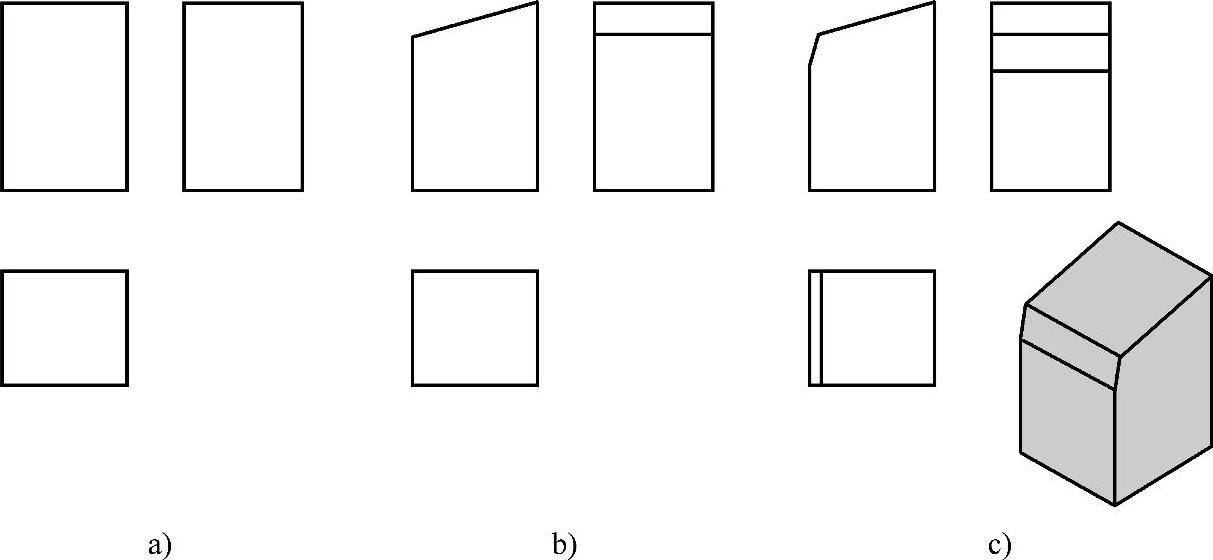

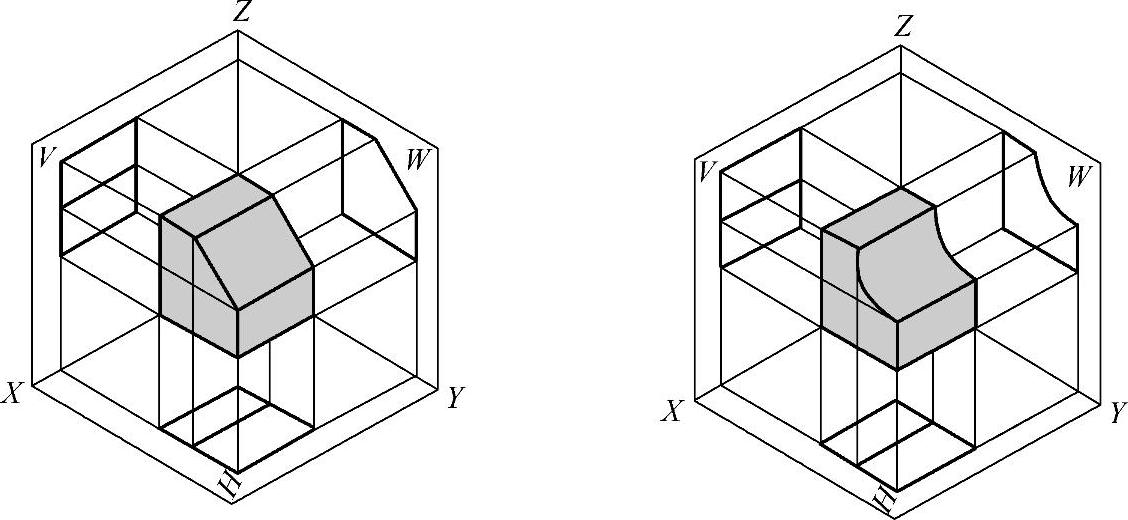

4)电极端部三视图的绘图步骤,如图3-17所示。

①画长方体的三视图。

②画第一个斜角的三视图。

③画另一个斜角的三视图。


图3-17 电极端部的三视图
