图2-34所示是上模板的零件图。要正确绘制该图样，首先要认识并学会使用绘图工具和仪器，再根据国家标准的有关规定选择图纸，画出边框和标题栏，然后根据图形大小确定比例，并用正确的线型来绘出图形，最后，按尺寸标注的要求正确地标注尺寸。

1.准备绘图工具

准备好所用的绘图工具和仪器，削磨好铅笔及圆规上的铅笔芯等。

2.确定图幅和比例，画出边框和标题栏

图2-34所示的上模板形状简单，尺寸不大，可以选用A4幅面的图纸横放，采用1∶1的比例绘图。图框格式采用不装订的边框，边距为10mm。在图纸的右下角画出标题栏，格式采用学生所用的标题栏格式。

在画边框和标题栏时，先用细实线绘制，待图纸完工后再对图框线进行加深、描粗，以保持图面整洁。

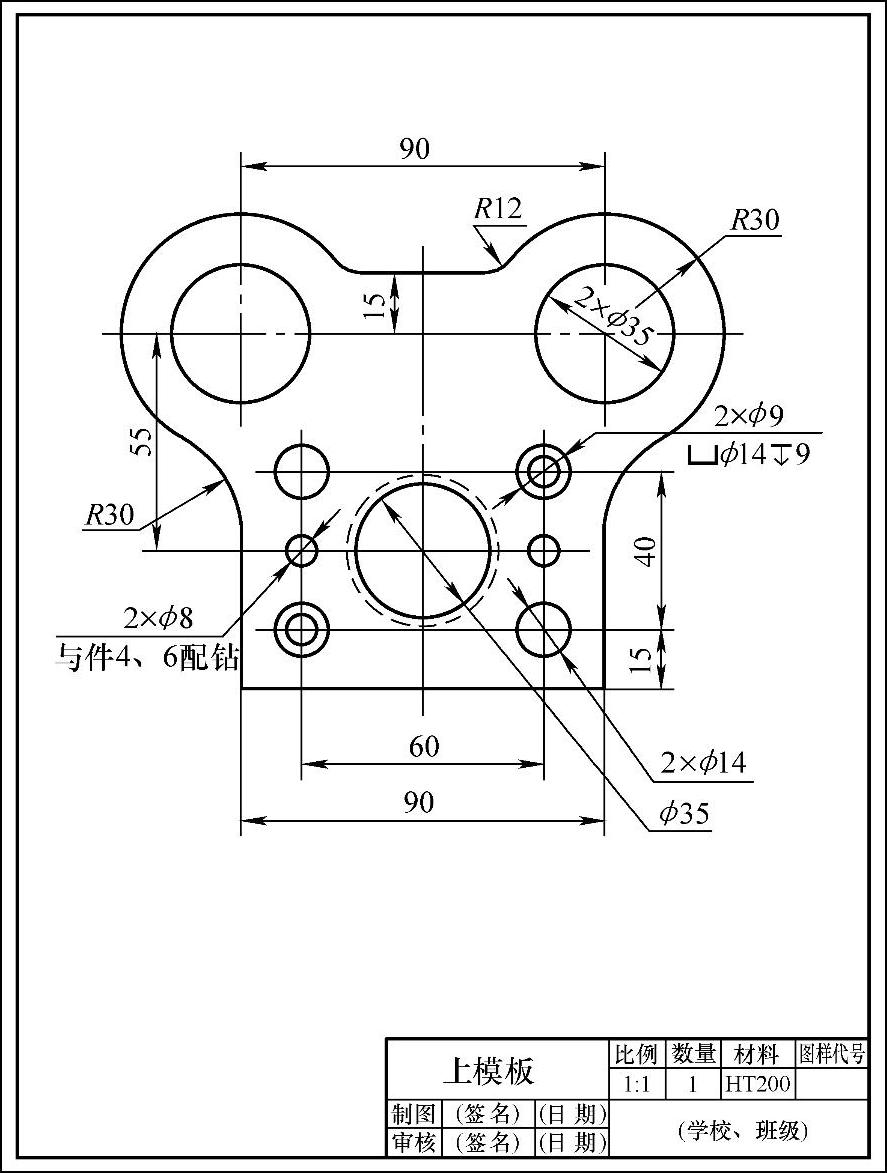

图2-34 上模板的零件图

3.分析图形，确定作图顺序与作图步骤

（1）尺寸分析 定形尺寸如图2-35所示。

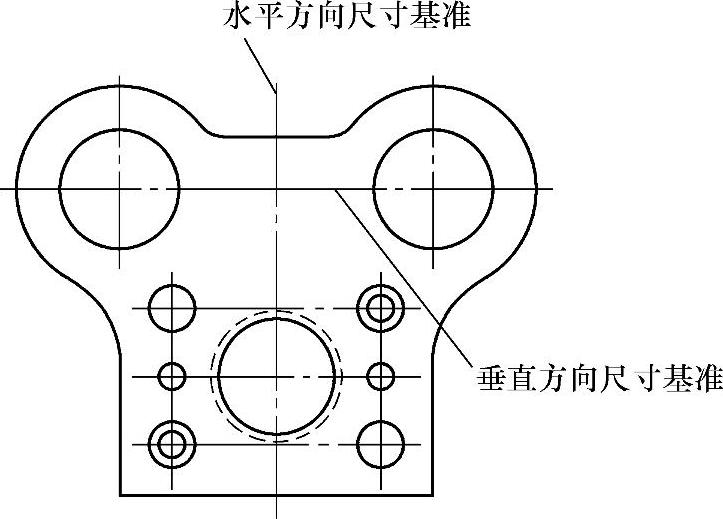

上模板的定位基准如图2-36所示。水平方向的定位基准是左右对称的中心线，垂直方向的定位基准是两导柱孔的中心线，在图中均用细点画线表示。

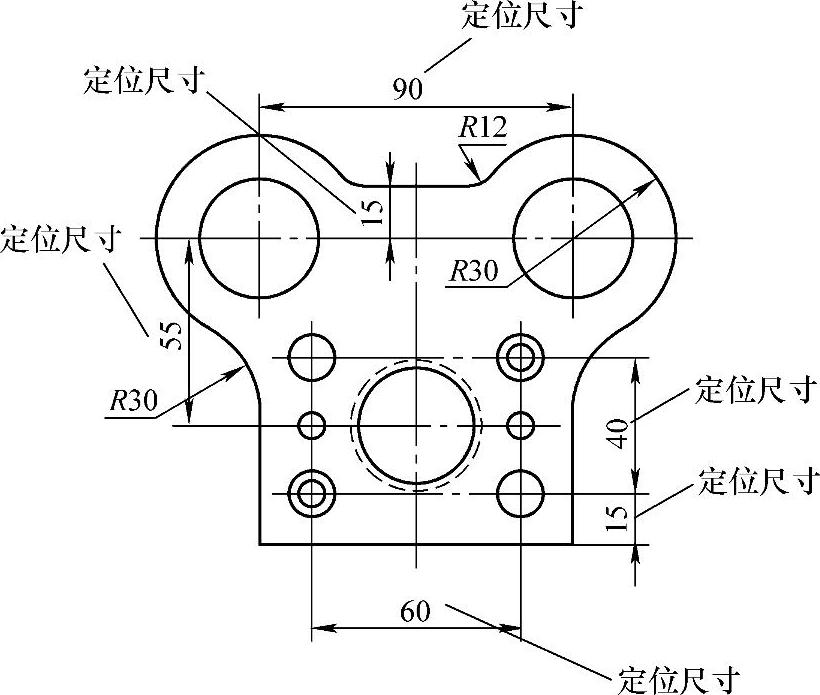

定位尺寸如图2-37所示。

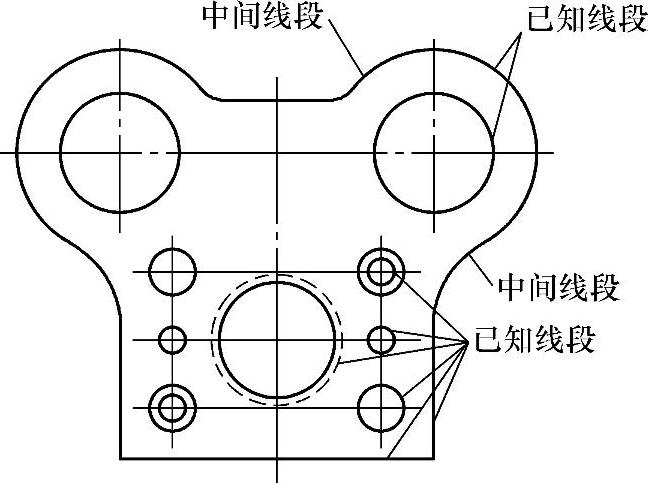

（2）线段分析 如图2-38所示，ϕ35、ϕ14、ϕ9的圆以及ϕ60的圆弧为已知圆弧，R12、R30的圆弧为中间圆弧。

4.布置图形，打底稿

1）根据图形的数量、形状和大小，确定图形在图纸中的位置。

2）根据确定好的位置，画出轴线或对称中心线等基准线。

图2-35 定形尺寸

(www.daowen.com)

图2-36 定位基准的选择

图2-37 定位尺寸

图2-38 线段分析

3）先画已知线段，后画中间线段。

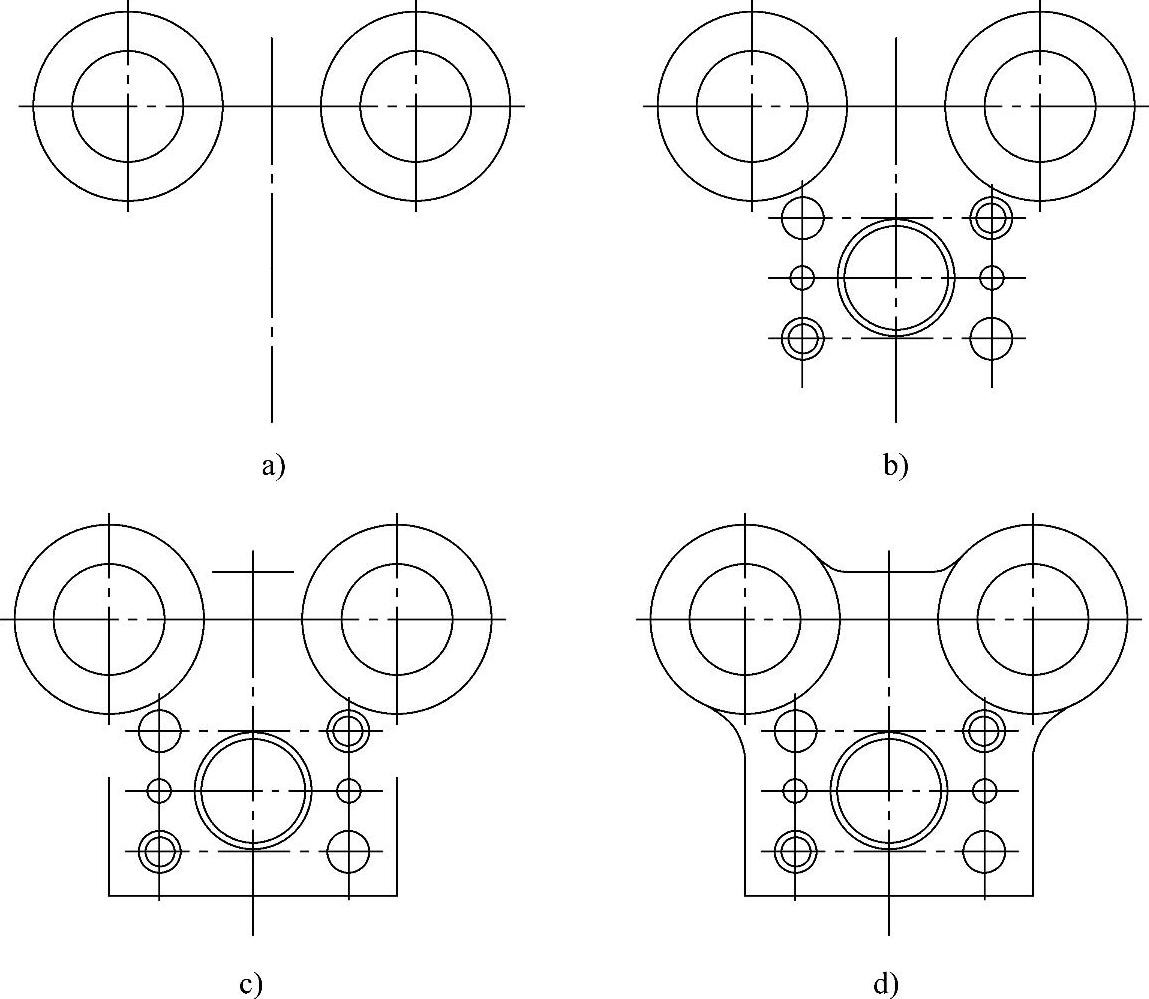

4）最后检查、描深，并标注尺寸。上模板零件图的绘制具体步骤如图2-39所示。

①画基准线，并画ϕ35和ϕ60的圆弧。

②画中心线，并画其他已知圆弧。

③画已知直线段。

④画中间线段——圆弧连接。

⑤检查、擦掉多余线段，描深。

⑥标注尺寸。

图2-39 上模板的零件图的作图步骤

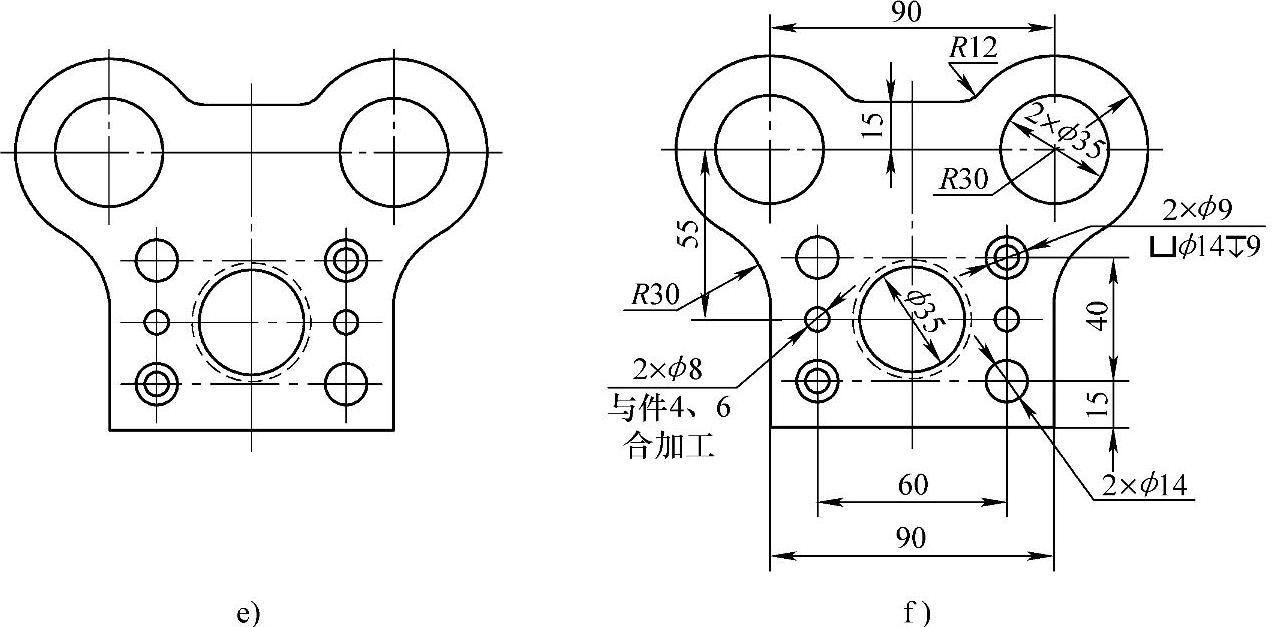

图2-39 上模板的零件图的作图步骤（续）

[1]《标准化法》规定，国家标准分为强制性标准和推荐性标准。GB/T为推荐性国家标准代号，14689为标准顺序号，2008为发布年代号
