图样中的图形只能表示物体的结构形状，物体的大小则要通过尺寸标注来确定。标注尺寸时，应严格遵照国家标准有关尺寸注法的规定，做到正确、完整、清晰、合理。其中，“正确”是指平面图形的尺寸标注要遵守国家标准《机械制图 尺寸注法》的有关规定；“完整”是指平面图形的尺寸标注要齐全，不遗漏，不重复；“清晰”是指尺寸标注的位置要在图形的明显处，标注清楚，布局整齐。

1.基本规则

1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2）图样中的尺寸以毫米（mm）为单位时，不需要标注单位。否则必须注明计量单位的代号或名称。

3）机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。

4）图样中所注尺寸是该机件的最后完工尺寸，否则应另加以说明。

2.尺寸标注的要素

一个完整的尺寸标注由尺寸界线、尺寸线、尺寸线终端和尺寸数字等要素组成，其标注样式如图2-11所示。

（1）尺寸界线 尺寸界线表示尺寸的范围。尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线引出，也可以直接用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线应超出尺寸线2～3mm。

（2）尺寸线 尺寸线表示所注尺寸的方向。尺寸线必须用细实线单独画出，不能用其他任何图线代替，也不得与其他图线重合或画在其他图线的延长线上。

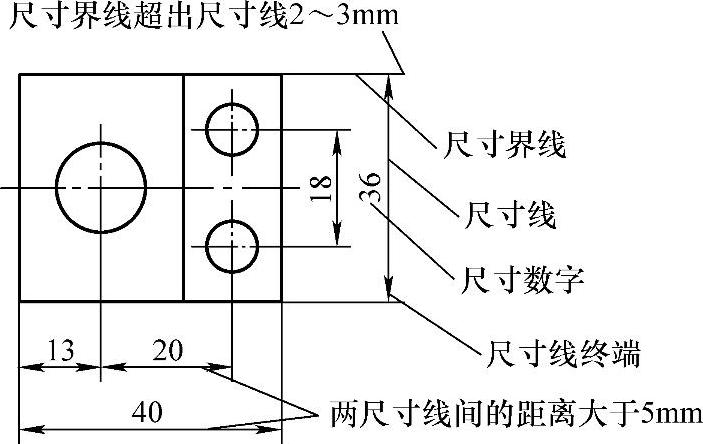

图2-11 尺寸标注示例

标注线性尺寸时，尺寸线必须与所标注的线段平行，尺寸线与轮廓线的间距、相同方向上尺寸线之间的间距应大于5mm。如图2-12所示。

（3）尺寸线终端 尺寸线终端有箭头和斜线两种形式。机械图样中一般采用箭头作为尺寸线终端，箭头的形式如图2-13所示。

（4）尺寸数字 线性尺寸数字水平标注时应标注在尺寸线的上方，字头朝上；垂直标注时应标注在尺寸线的左方，字头朝左，如图2-14所示。特殊情况时也允许标注在尺寸线的中断处或引出标注，如图2-15所示。尺寸数字不可被任何图线所穿过，否则必须将该图线断开，使数字能清晰地表现出来，如图2-16所示。

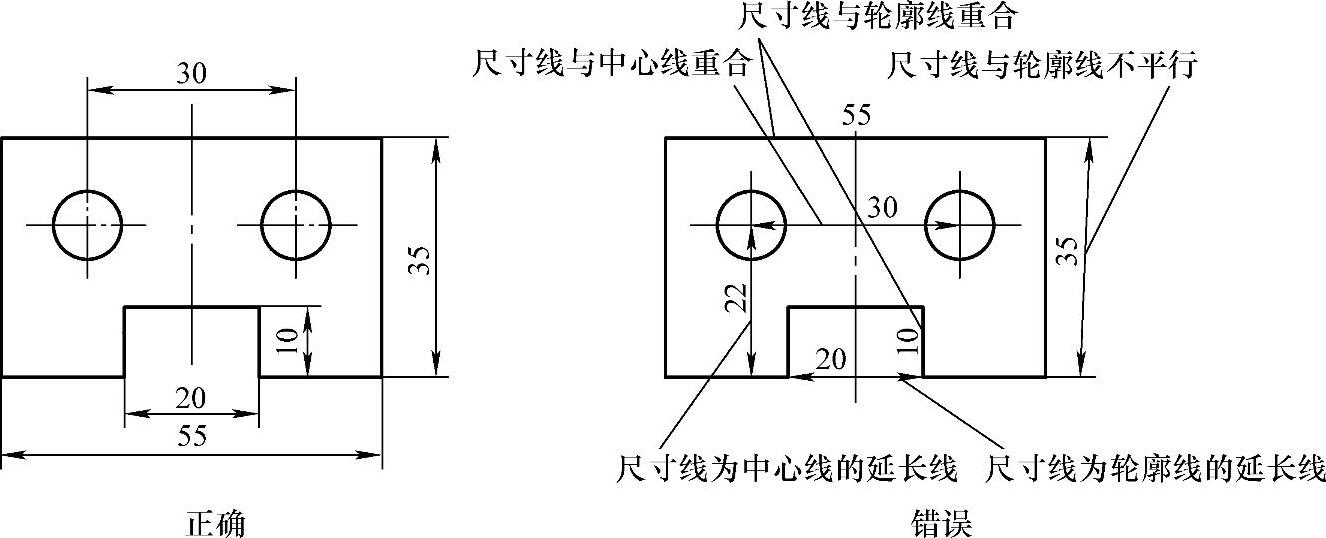

图2-12 尺寸界线与尺寸线的画法

图2-13 尺寸线终端的形式

a）箭头形式 b）斜线形式

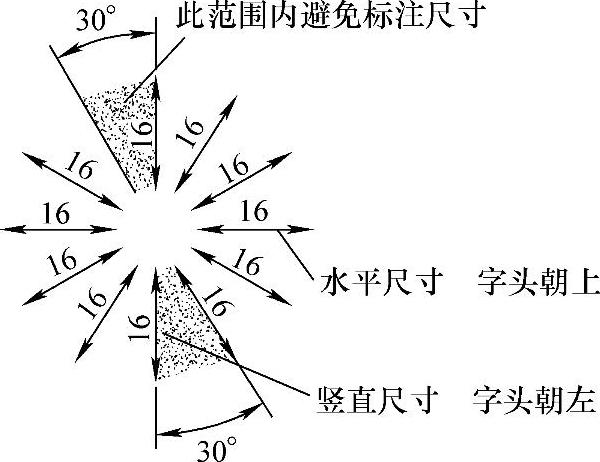

图2-14 尺寸数字标注示例

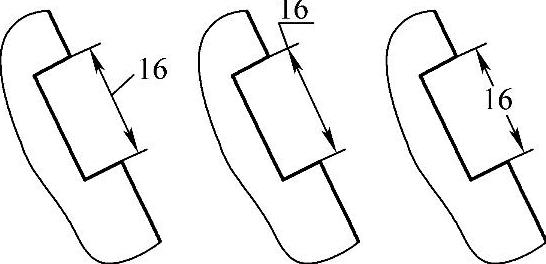

图2-15 倾斜尺寸的标注方法(www.daowen.com)

3.常见尺寸标注

（1）圆和圆弧的尺寸注法 圆和大于半圆的圆弧尺寸应标注直径，标注时，应在尺寸数字前加注直径符号“ϕ”，如图2-17a所示。

小于和等于半圆的圆弧尺寸一般标注半径。标注时，应在尺寸数字前加注半径符号“R”。

标注半径的尺寸线，只在指向圆弧一端的尺寸线上画出箭头，如图2-17b所示。

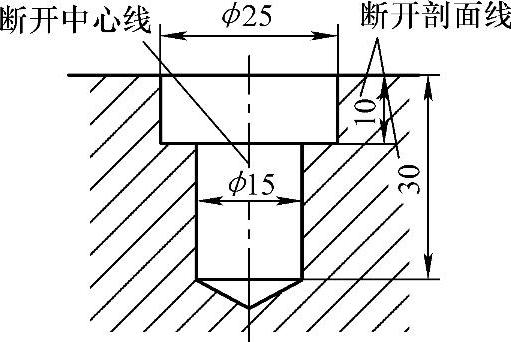

图2-16 尺寸数字不可被任何图形穿过

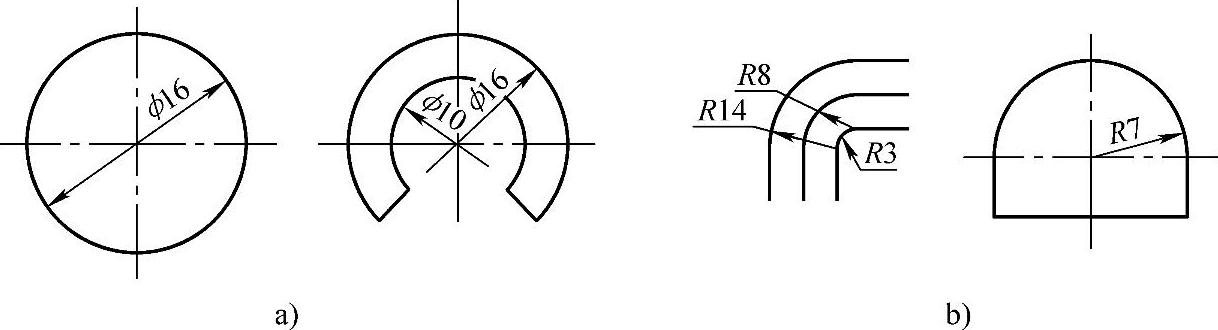

图2-17 圆和圆弧的尺寸注法

a）直径尺寸标注 b）半径尺寸标注

当圆弧的半径过大或在图纸范围内无法标注其圆心位置时，可将圆心移在近处，并将半径的尺寸线画成折线，如图2-18a所示。

标注球的尺寸时，应在符号“ϕ”或“R”前加“S”，如图2-18b所示。

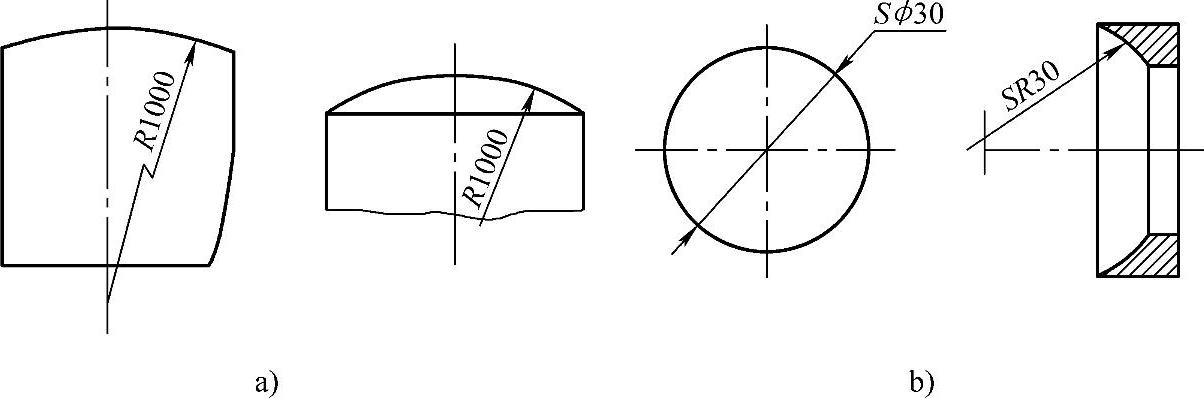

图2-18 大圆弧和球的尺寸注法

a）大圆弧的尺寸标注 b）球的尺寸标注

（2）角度尺寸注法 角度尺寸的尺寸界线应沿径向引出，尺寸线应画成圆弧，其圆心是该角的顶点。

标注角度尺寸时，角度尺寸的数字一律水平书写，一般填写在尺寸线的中断处，必要时写在尺寸线上方或外侧，也可以用引出线标注，如图2-19所示。

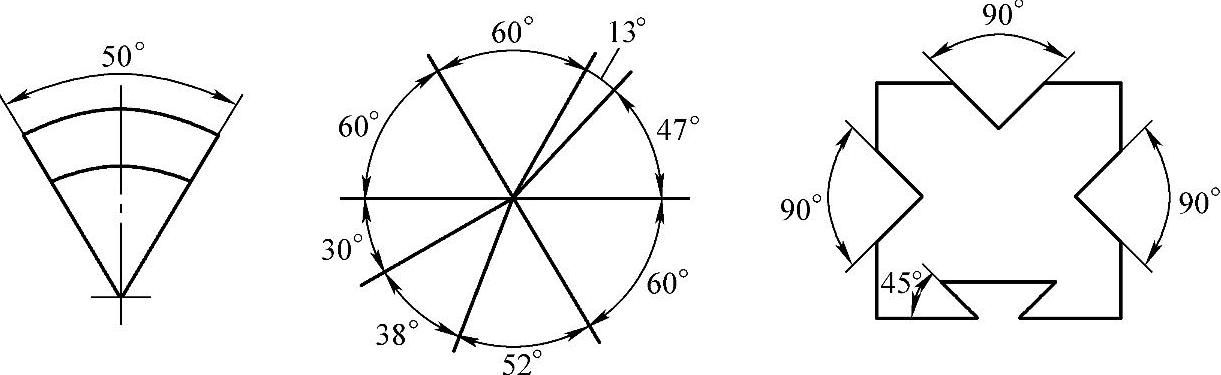

图2-19 角度尺寸注法

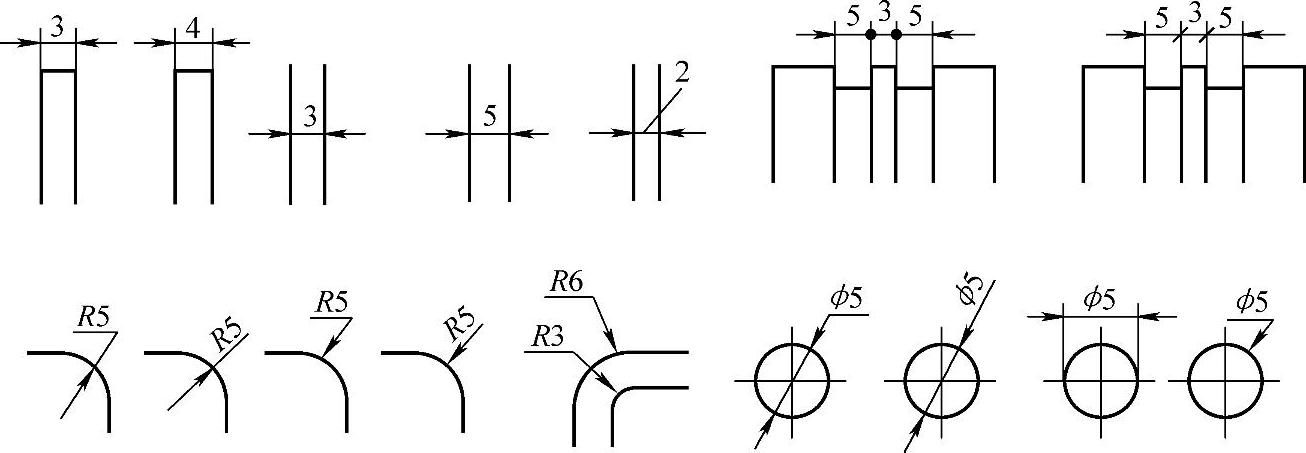

（3）小尺寸的尺寸注法 在没有足够的位置画箭头或注写尺寸数字时，可将箭头或尺寸数字布置在外面，如图2-20所示。

当几个小尺寸连续标注时，中间的箭头可用斜线或圆点代替。

图2-20 小尺寸的尺寸注法
