1.图线的种类及应用

国家标准规定了机械图样中常用的9种图线的名称、线型、线宽及主要用途，见表2-3。

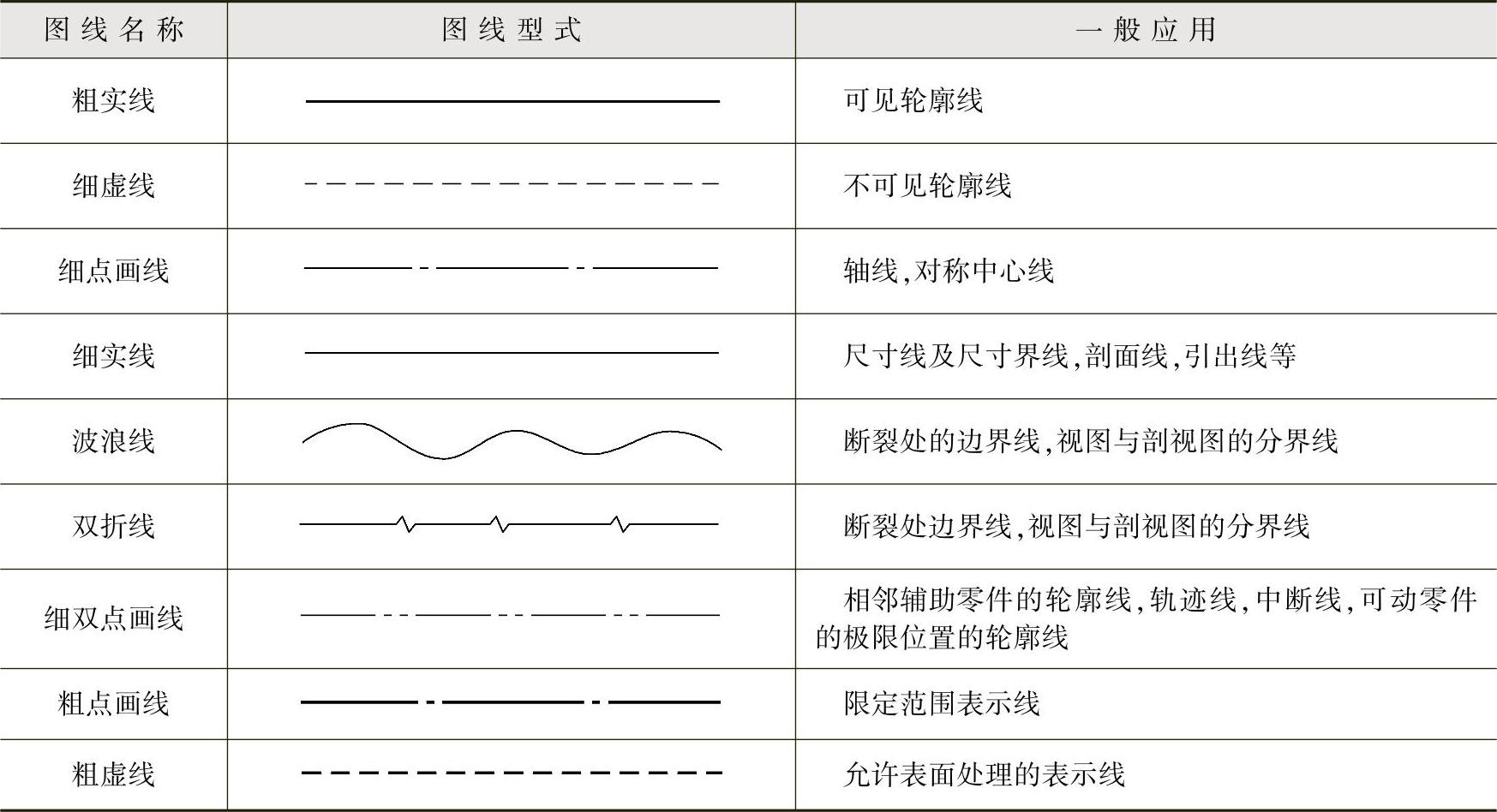

表2-3 机械制图常用线型及其应用

图线宽度应根据图形的大小和复杂程度在0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2（单位：mm）中选取。

图线分粗线和细线两种，粗线与细线的宽度比为2∶1。粗线的宽度在0.5～2mm之间，一般常用0.7mm或0.5mm。

2.图线的画法

1）在同一图样中，同类图线的宽度应基本一致。

2）为保证图样清晰，两条平行线（包括剖面线）之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于0.7mm。

3）细虚线、点画线及双点画线的线段长度和间隔应各自大致相等。

4）点画线、双点画线中的“点”应画成约1mm的短画，其首尾两端应是线段而不是短画，如图2-8所示。

(www.daowen.com)

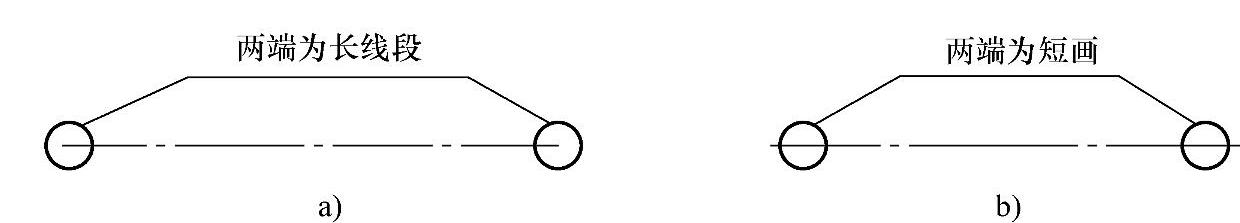

图2-8 点画线的画法

a）正确 b）错误

5）绘制圆的中心线（细点画线）时，彼此相交处应该是线段相交，而不是短画相交；并且，中心线应超出轮廓线3～5mm。在较小的图形上画点画线、双点画线有困难时，可用细实线代替，如图2-9所示。

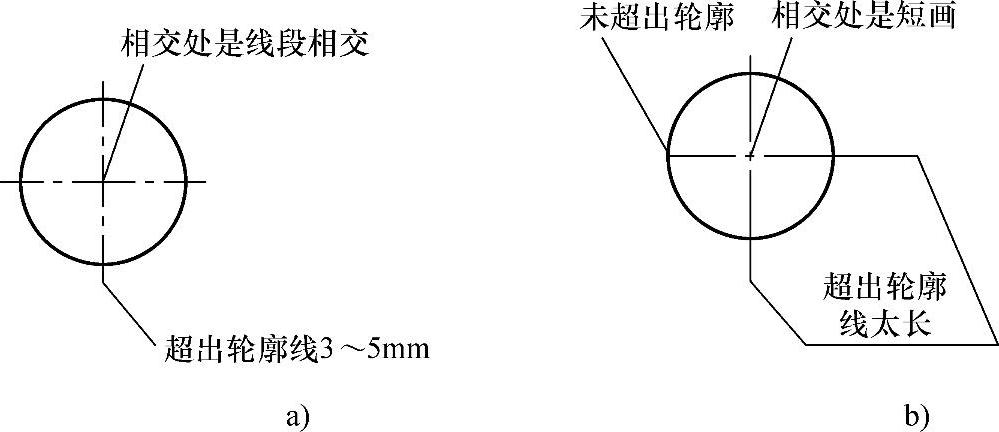

图2-9 中心线的画法

a）正确 b）错误

6）虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是线与线相交，而不应在空隙处或点处相交；但虚线如果是实线的延长线时，粗实线应画到位，并且虚线在相连处应留有空隙，如图2-10所示。

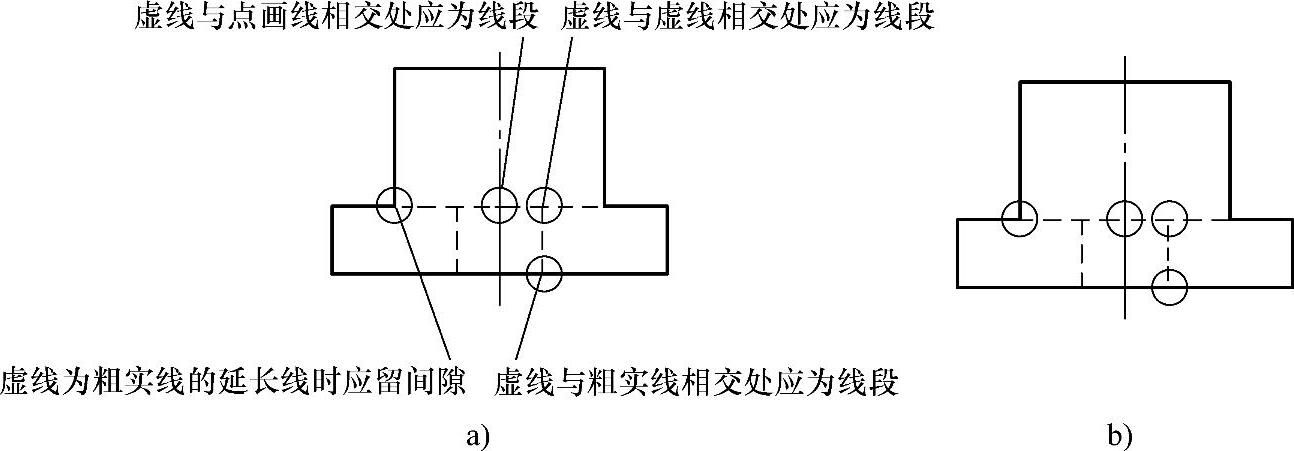

图2-10 虚线、点画线、粗实线相交的画法

a）正确 b）错误

7）当几种线条重合时，应按粗实线、虚线、点画线的优先顺序画出。
