我国给水管道的沿程水头损失计算公式较多,但都源于达西-魏斯巴赫公式,即,单位长度管道沿程水头损失:

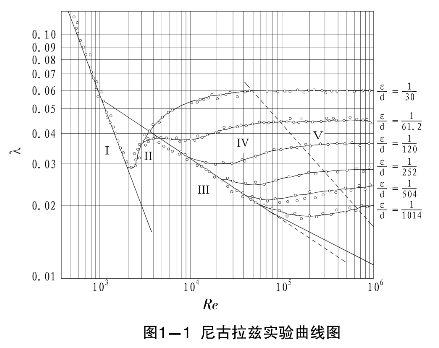

其中,沿程阻力系数λ的计算,根据前人的实验研究成果,由于各种管材的内壁粗糙度ε不同,以及受水流流态(雷诺数Re)的影响,有不同的经验公式和半经验公式。尼古拉兹(Nikuradse,1894—1979年,德国力学家和工程师)采用人工粗糙管进行的管流沿程阻力实验,根据管道的相对粗糙度ε/d、雷诺数Re和沿程阻力系数λ的变化特性,总结得出尼古拉兹实验曲线图(见图1-1)。尼古拉兹实验曲线图可分为5个阻力区。
(1)层流区(Ⅰ区)
当Re<2300时,管流为层流,其沿程阻力系数λ与相对粗糙度ε/d无关,只是雷诺数Re的函数,即
(2)层流向紊流过渡区(Ⅱ区)
当2300<Re<4000时,为层流向紊流过渡的临界区域,流动不稳定,可能是层流,也可能是紊流,目前尚无适合的经验公式,通常将其与Ⅲ区和Ⅳ区合并处理。
(3)紊流水力光滑管区(Ⅲ区)
当4000<Re<26.98(ε/d)-8/7时,该区的沿程阻力系数λ可以采用尼古拉兹光滑管公式计算,即(www.daowen.com)
(4)紊流水力粗糙管过渡区(Ⅳ区)
当26.98(ε/d)-8/7<Re<2308(ε/d)-0.85时,为紊流粗糙管过渡区,该区的沿程阻力系数λ可以采用著名的柯列布鲁克-怀特公式计算,即
柯列布鲁克-怀特公式是紊流光滑管区(Ⅲ区)的尼古拉兹光滑管公式和紊流粗糙管平方阻力区(Ⅴ区)的尼古拉兹粗糙管公式的简单结合,称为紊流λ的综合公式。事实上,当雷诺数Re很小时,式1-3右边括号内第二项相对括号内的第一项很小,其计算结果接近尼古拉兹光滑管公式;当雷诺数Re很大时,式1-3右边括号内的第一项很小,其计算结果接近尼古拉兹粗糙管公式。
柯列布鲁克-怀特公式与工业管道试验结果符合较好,因而在国内外被广泛应用。
(5)紊流粗糙管平方阻力区(Ⅴ区)
当雷诺数Re>2308(ε/d)-0.85时,为紊流粗糙管平方阻力区,该区的沿程阻力系数λ与Re无关,只是相对粗糙度ε/d的函数,可由尼古拉兹粗糙管公式计算,即
