车载信息系统以微处理器(工控机)为核心，对汽车的各种信息状态，如燃油的液位、电池电压、水温、机油压力、车速等进行采集、处理、显示和报警，同时接收全球卫星定位系统(GPS)信息进行显示。驾驶员可根据显示和报警提示进行相应的操作和处理，以保证汽车安全正常行驶。

车载信息系统由多种传感器、数据采集卡(A/D 转换接口)、计数卡(数据输入接口)、总线、声光显示和报警器、GPS、工控机和管理控制软件等组成，其工作原理框图如图10-13 所示。

(www.daowen.com)

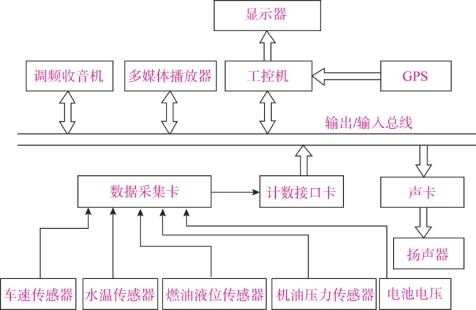

图10-13　车载信息系统工作原理框图

燃油的液位、电池电压、水温、机油压力、车速等各种信息均由相应的传感器进行检测，通过数据采集接口卡转换为调制在不同频率上的数字信号。计数接口卡由多路计数器组成，将这些调制在不同频率上的数字信号分别存储在各路计数器里。工控机在软件的控制下，巡回检取各路计数器的数字信号，运算处理后，将其所表征的物理量以图形方式显示在液晶显示屏上，以便驾驶员观察。当某物理量超出安全值范围时，即发出声、光报警信号，警示驾驶员尽快采取措施，以保证安全行车。

GPS 全球卫星定位系统根据3 颗以上不同卫星发来的数据，实时计算和在液晶显示屏上显示汽车所处的地理位置(经度和纬度)。
