空气湿度检测电路，如图8-14 所示，808H5V5 为湿度传感器集成电路，内部包括湿度传感器和信号放大电路，工作电源电压为+5V，可检测湿度范围为0% ～100%，相应输出电压为0.8 ～3.9V。可将808H5V5 安放于需要检测湿度的位置，用引线将输出信号电压引出，直接驱动电压表指针指示，也可以经ICL7106 显示驱动集成电路A/D 转换后，驱动液晶显示器显示。

图8-14　空气湿度检测电路

1. 结露报警电路的装配与调试

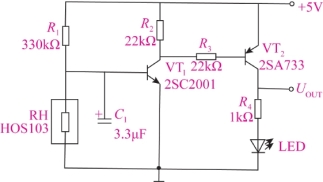

结露报警输出电路，如图8-15 所示，HOS103 为结露传感器。在低湿时，结露传感器的电阻值为2kΩ 左右，VT1基极电压低于0.6V 而截止，VT2基极电压为+5V，发射结无偏置电压而截止，结露指示LED 发光二极管不亮。

在结露时，结露传感器的电阻值大于50kΩ，VT1基极电压高于0.6V 而导通，VT2基极电压降低，使发射结为正偏置且饱和导通，结露指示LED 发光二极管被点亮。输出电压UOUT可用于控制摄像机、数码相机等设备进入结露的停机保护，也可以用于浴室镜面水汽自动清除。

图8-15　结露报警输出电路

装配该结露报警电路，可将结露传感器用引线引出放到窗台外，进行结露报警试验。结露传感器也可使用HDS05、HDS10、HDP07 等型号。

2. 酒精测试仪电路的装配与调试

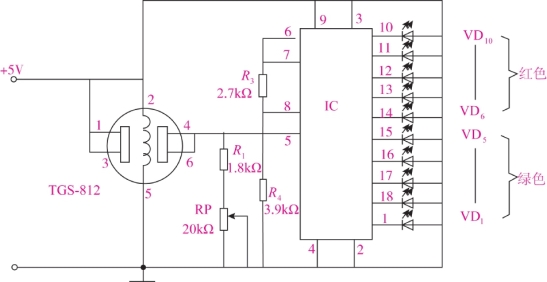

酒精测试仪电路，如图8-16 所示。只要被测试者向传感器探头吹一口气，便可显示出醉酒的程度，确定被测试者是否适宜驾驶车辆。图中，气体传感器选用TGS-812 型，它对一氧化碳敏感，常被用来探测汽车尾气的浓度。它对酒精也非常敏感，因此，可用来制作酒精测试仪。

图8-16　酒精测试仪电路

酒精测试仪的工作原理是：当气体传感器探头探不到酒精气体时，IC 显示驱动集成电路5 脚为低电平。当气体传感器探头检测到酒精气体时，其阻值降低。+5V 工作电压通过气体传感器加到IC 集成电路5 脚，5 脚电平升高。IC 集成电路共有10 个输出端，每个端口驱动一个发光二极管，依次驱动点亮发光二极管的数量视5 脚输入电平的高低而定。酒精含量越高，气体传感器的阻值就降得越低，5 脚电平就越高，点亮发光二极管的数量就越多。5 个以上发光二极管为红色，表示超过一般饮酒水平。5 个以下发光二极管为绿色，表示处于一般饮酒水平，酒精的含量不超过0.05%。(www.daowen.com)

(1)装配该酒精测试仪电路，其中IC 可选用NSC 公司的LM3914 系列LED 点线显示驱动集成电路，也可以选用AEG 公司的V237 系列产品，但引脚排列不相同。

(2)改变电位器RP 的阻值，调整灵敏度。

(3)将该酒精测试仪用于其他气体的检测。

(4)将IC 集成电路的14 脚信号引出，经放大后接蜂鸣器。当酒精的含量超过0.05%时，蜂鸣器便发出警报。

(1)简要说明气体传感器有哪些种类，并说明它们各自的工作原理和特点。

(2)简要说明在不同场合分别应选用哪种气体传感器较适宜。

(3)说明含水量检测与一般的湿度检测有何不同。

(4)烟雾检测与一般的气体检测有何区别?

(5)根据所学知识，试画出自动吸排污染气体的电路原理框图，并分析其工作过程。

(6)目前湿度检测研究的主要方向是什么?

(7)什么是非电量传感器? 试举出一个例子，说明其用途，画出其应用电路。

(8)将如图8-14 所示的空气湿度检测电路的输出接到ICL7106 显示驱动集成电路和液晶显示器上，成为液晶显示空气湿度检测器，画出电路图。

(9)简述柔性传感器的构成，并说明其优点。
