导电式液位传感器的优化设计

测量液位的目的既是为液体储藏量的管理,又是为液位的安全或自动化控制。有时需要精确的液位数据,有时只需液位升降的信息。液位传感器按测定原理可分为浮子式液位传感器、平衡浮筒式液位传感器、压差式液位传感器、电容式液位传感器、导电式液位传感器、超声波式液位传感器和放射线式液位传感器等。

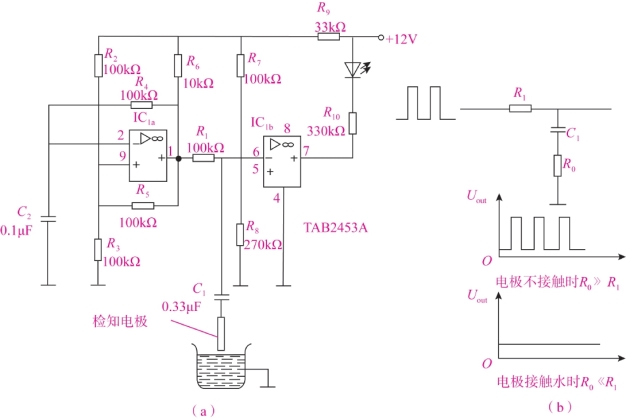

图7-15 导电式水位检测器电路原理图、等效电路及输出波形(www.daowen.com)

(a)电路原理图;(b)等效电路及输出波形

如图7-15 所示为一种实用的导电式水位检测器电路原理图、等效电路及输出波形。电路主要由两个运算放大器组成,IC1a运算放大器及外围元器件组成方波发生器,通过电容器C1与检知电极相接。IC1b运算放大器与外围元器件组成比较器,以识别仪表水位的电信号状态。采用发光二极管作为水位的指示。由于水有一定的等效电阻R0,所以当水位上升到和检知电极接触时,方波发生器产生的矩形波信号被旁路。相当于加在比较器反相输入端的信号为直流低电平,比较器输出端输出高电平,发光二极管处于熄灭状态。当水位低于检知电极时,电极与水呈绝缘状态,方波发生器产生正常的矩形波信号,此时比较器输出为低电平,发光二极管闪烁发光,告知水箱缺水。如要对水位进行控制,则可以设置多个电极,以电极不同的高度来控制水位的高低。

导电式水位传感器在日常工作和生活中应用很广泛,它在抽水及储水设备、工业水箱、汽车水箱等方面均被采用。
