由大量等宽等间距的平行狭缝组成的光学器件称为光栅，其结构放大图如图7-7 所示。用玻璃制成的光栅称为透射光栅，它是在透明玻璃上刻出大量等宽等间距的平行刻痕，每条刻痕处是不透光的，而两刻痕之间是透光的。光栅的刻痕密度一般为每厘米10、25、50、100 线。刻痕之间的距离为栅距W。如果把两块栅距W 相等的光栅面平行安装，且让它们的刻痕之间有较小的夹角θ 时，这时光栅上就会出现若干条明暗相间的条纹，这种条纹称为莫尔条纹，如图7-8 所示。莫尔条纹是光栅非重合部分光线透过而形成的亮带，它由一系列四棱形图案组成，如图7-8 中d-d 线区所示。f-f 线区则是由于光栅的遮光效应形成的。

莫尔条纹有如下两个重要的特性。

(1)当指示光栅不动、主光栅左右平移时，莫尔条纹将沿着指示栅线的方向上下移动，查看莫尔条纹的上下移动方向，即可确定主光栅左右移动方向。

(2)莫尔条纹有位移的放大作用。当主光栅沿与刻线垂直方向移动一个栅距W 时，莫尔条纹移动一个条纹间距B。当两个等距光栅的栅间夹角θ 较小时，主光栅移动一个栅距W，莫尔条纹移动KW 距离，K 为莫尔条纹的放大系数，可由下式确定，即

图7-7　光栅结构放大图(www.daowen.com)

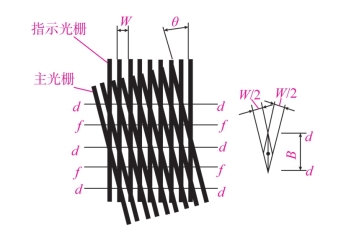

图7-8　莫尔条纹

式中，条纹间距与栅距的关系为

由式(7-3)可以看出，当θ 角较小时，例如θ=30′，则K=115，表明莫尔条纹的放大倍数相当大。这样，就可把肉眼看不见的光栅位移变成为清晰可见的莫尔条纹移动，可以用测量条纹的移动来检测光栅的位移，从而实现高灵敏的位移测量。
