磁敏晶体管是一种新型的磁电转换器件，该器件的灵敏度比霍尔元器件高得多，同样具有无触点、输出功率大、响应快、成本低等优点。它在磁力探测、无损探伤、位移测量、转速测量等领域有着广泛的应用。

1)磁敏晶体管的基本结构及工作原理

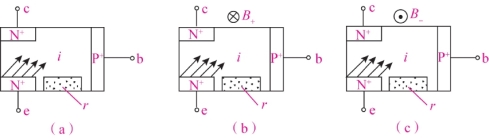

如图6-9 所示为磁敏晶体管工作原理示意图。图6-9(a)是无外加磁场作用情况。对从发射极e 注入i 区的电子来讲，由于i 区较长，所以，在横向电场Ube的作用下，其中大部分电子与i 区中的空穴复合形成基极电流，少部分电子到集电极形成集电极电流。显然，这时基极电流大于集电极电流。图6-9(b)是有外加正向磁场B+作用的情况。从发射极注入i 区的电子，除受横向电场Ube作用外，还受磁场洛仑兹力的作用，使其向复合区r 方向偏转。结果使注入集电极的电子数和流入基区电子数的比例发生变化，原来进入集电极的部分电子改为进入基区，使基极电流增加，而集电极电流减小。根据磁敏二极管的工作原理，由于流入基区的电子要经过高复合区r，使载流子大量地复合，所以i 区载流子的浓度会大大减少而成为高阻区。高阻区的存在又使发射结上电压减少，从而使注入i 区的电子数大量减少，使集电极电流进一步减小。流入基区的电子数，开始因洛仑兹力的作用引起增加，后又因发射结电压下降而引起减少，总的结果是基极电流基本不变。图6-9(c)是有外加反向磁场B-作用的情况。其工作过程正好与加上正向电场B+的情况相反，集电极电流增加，而基极电流仍基本上保持不变。

图6-9　磁敏晶体管工作原理示意图

(a)无外加磁场；(b)外加正向磁场；(c)外加反向磁场(www.daowen.com)

由此可以看出，磁敏晶体管工作原理与磁敏二极管完全相同。当无外界磁场作用时，i 区较长，在横向电场作用下，发射极电流大部分形成基极电流，小部分形成集电极电流。在正向或反向磁场作用下，会引起集电极电流的减小或增大。因此，可以用磁场方向控制集电极电流的增大或减小，用磁场的强弱控制集电极电流增大或减小的变化量。

2)磁敏晶体管的主要技术特性

(1)磁灵敏度h±。磁敏晶体管的磁灵敏度是指当基极电流恒定，外加磁感应强度B=0时的集电极电流Ico与外加磁感应强度B=±0.1T 时的集电极电流Ic±相对变化值，即

(2)磁电特性。磁敏晶体管的磁电特性是在基极电流恒定时，集电极电流与外加磁场的关系。在弱磁场作用下，磁电特性接近线性。

(3)温度特性。磁敏晶体管的基区宽度比载流子扩散长度大，基区输送的电流主要是漂移电流，所以磁敏晶体管集电极电流的温度特性具有负的温度系数，即随着温度的升高，集电极电流下降。磁敏晶体管对温度较敏感，实际使用时应进行温度补偿。
