霍尔开关集成传感器是利用霍尔元器件与集成电路技术制成的一种磁敏传感器，它能感知一切与磁信息有关的物理量，并以开关信号形式输出。霍尔开关集成传感器具有使用寿命长、无触点磨损、无火花干扰、无转换抖动、工作频率高、温度特性好、能适应恶劣环境等优点。

如图6-2 所示为霍尔开关集成传感器的内部框图。它主要由稳压电路、霍尔元器件(注意电路符号)、放大器、整形电路及开关输出5 部分组成。稳压电路可使传感器在较宽的电源电压范围内工作，开关输出可使该电路方便地与各种逻辑电路连接。

当有磁场作用在霍尔开关集成传感器上时，根据霍尔效应原理，霍尔元器件输出霍尔电压UH，该电压经放大器放大后，送至施密特整形电路。当放大后的霍尔电压大于“开启”阈值时，施密特电路翻转，输出高电平，使晶体管VT 导通，并具有拉流的作用，整个电路处于开状态。当磁场减弱时，霍尔元器件输出的UH电压很小，经放大器放大后其值还小于施密特的“关闭”阈值时，施密特整形器又翻转，输出低电平，使晶体管VT 截止，电路处于关状态。这样，一次磁场强度的变化，就使传感器完成了一次开关动作。(www.daowen.com)

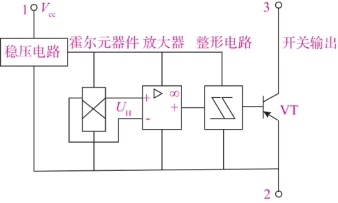

图6-2　霍尔开关集成传感器内部框图

霍尔开关集成传感器常用于点火系统、保安系统、转速测量、里程测量、机械设备限位开关、按钮开关、电流的测量和控制、位置和角度的检测等。常见霍尔开关集成传感器型号有UGN-3020、UGN-3030、UGN-3075 等。
