CMOS 摄像机拍摄车辆进入的动态视频或静态图像，是计算机利用车牌定位算法、字符分割算法和光学字符识别算法等软件，进行车辆牌照号码的自动识别。车牌自动识别系统包括触发设备、照明设备、摄像设备、图像采集设备、计算机或微处理器处理设备、显示设备、辅助设备等，如图5-13 所示，触发设备为车道埋地线圈。

车辆牌照号码自动识别的过程如下。

(1)车辆进入车道，在线圈上产生感应电流，触发照明、摄像、图像采集设备工作。

(2)CMOS 摄像机拍摄车辆视频图像。

(3)图像采集设备对视频图像帧进行垂直方向采样，采样值数字化后提供给计算机。

(4)计算机从视频图像帧中采集车辆图像，在车辆图像上定位牌照区域。

(www.daowen.com)

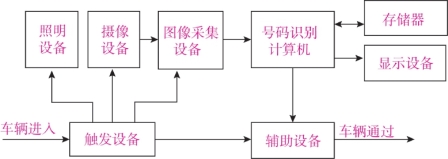

图5-13　车牌自动识别系统

(5)在牌照区域定位字符间隔，按间隔分割各字符。

(6)把分隔出的字符与存储器模板中的字符进行匹配识别，或者运用人工神经网络特征提取法进行字符识别。

(7)由识别的字符组成车牌号码，调出存储器中存储的该车辆信息，计算车辆应收费金额进行收费，显示器同步显示。若是入口车道，则只存储该车辆信息。

(8)计算机发指令通知辅助设备进行后续工作，点亮通行绿灯，扬声器发出通行声音信号，起动车道控制设备让车辆通过。

CMOS 摄像机拍摄的是包括周围环境的真实的图像信息，不仅可以用来识别车辆牌照号码，而且可以用来识别车辆牌照颜色、车型、车颜色、车流量等车辆和交通信息。
