CMOS 彩色图像传感器也应用到平板电脑和手机上。平板电脑和手机大多有两个摄像头，一个在前面，与液晶屏幕同一方向，用于上网视频聊天和视频通话，也可以进行拍照片；另一个在背面，用于拍照片，这时液晶屏幕作为取景显示。

平板电脑和手机摄像、拍照电路组成，如图5-12 所示，前面摄像头一般为120 万～200 万像素。背面摄像头为800 万像素以上，采用背照式CMOS 摄像头，摄像、拍照和浏览回放操作过程如同数码相机。随着智能手机的不断更新换代，现在采用背照式CMOS 传感器4800 万像素摄像头的机型已很多，最新的6400 万像素摄像头即将使用，其在暗光线下采用“四合一”电平处理，能达到1600 万像素。

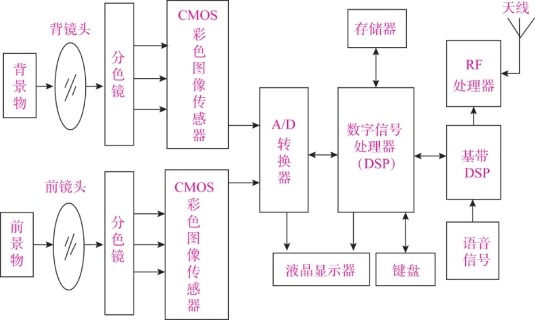

图5-12　平板电脑和手机的摄像和拍照电路组成框图(www.daowen.com)

单击发送菜单，可将照片或摄像的压缩数字图像信号送基带数字信号处理电路，与语音基带信号混合，再由射频(RF)信号处理器调制到射频信号上，由天线向空中发送，经移动通信4G、5G 网或WiFi 无线上网设备进入Internet，传输到对方手机或平板电脑上。

WiFi(Wireless Fidelity)为无线保真技术，又称为IEEE. 802. 11b 标准，网速最高达11Mbit/s，可自动调整为5. 5Mbit/s、2Mbit/s、1Mbit/s，用于办公室等短距离无线网络传输，距离可达150 ～300m，载波频率为2. 4GHz。后使用IEEE. 802. 11g 标准，网速最高达55Mbit/s，可自动调整为6Mbit/s、9Mbit/s、12Mbit/s、18Mbit/s、24Mbit/s、36Mbit/s、48Mbit/s、55Mbit/s，载波频率为5GHz。

随着WiFi 应用场合的增加，WiFi 模块结构和性能有了很大变化，现已出现双频WiFi模块，集成了2.5GHz 和5GHz 双芯片，同时符合IEEE.802.11a/b/g/n/ac 标准，网速分别达300Mbit/s 和433Mbit/s，双频双芯片工作支持733Mbit/s 数据速率。
