用光纤传感器检测水源的设备

在很多工业控制和监测系统中,人们发现,有时很难用或根本不能用以电为基础的传统传感器。如在易爆场合,是不可能用任何可能产生电火花的仪表设备的;在强磁电干扰环境中,也很难以传统的电传感器精确测量弱电磁信号。光纤传感器以其特有性能出现在传感器“家族”中,并备受青睐。

光纤传感器水源检测设备,如图4-32 所示,由光纤传感器、聚光镜、CCD 图像传感器以及计算机组成。利用载体将对重金属离子特别敏感的试剂覆膜于光纤的一端形成探头,探头放置于监测水源中。照进水源的太阳光线经探头进入光纤,被探头覆膜颜色调制的光线由光纤传输至高清晰度CCD 图像传感器成像,图像传输至计算机,进行与所存储的参照图像比较匹配,判定重金属种类和含量。

(www.daowen.com)

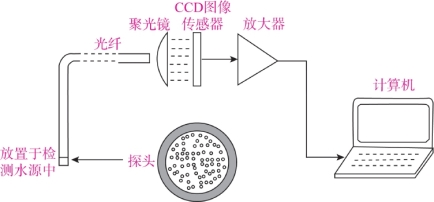

图4-32 光纤传感器水源检测设备

例如,识别水源中的Hg2+(二价汞离子),是利用硅烷醇和一种对Hg2+特别敏感的试剂——二苯基偶氮碳酰肼(俗称二苯卡巴腙)覆膜于光纤一端,形成Hg2+识别光纤探头。该光纤探头放置于监测水源中,其功能膜中的二苯卡巴腙与水源中的Hg2+发生配合反应,在膜中生成蓝色配合物。膜颜色的变化及程度迅速由光线通过光纤传至CCD 图像传感器生成彩膜图像。彩膜图像传输至计算机,通过与原来存储在计算机中标准样本图像比较匹配,判明Hg2+是否存在,并计算其含量。

如果采用集束光纤,则要用载体将对各重金属离子特别敏感的各种试剂覆膜于集束光纤的各个单支光纤一端,从而形成探头,放置于水源中接收光线。集束光纤的另一端传输至高清晰度CCD 图像传感器成像,再由计算机处理成可对比图像,通过与原来存储在计算机中的标准样本图像比较匹配,即可同时检测水源中重金属的种类及其含量。
