指套式电子血压计是利用放在指套上的压力传感器，把手指的血压变为电信号，由电子检测电路处理后直接显示出血压值的一种微型测量血压装置。如图3-42 所示为指套式电子血压计的外形图，它由指套、电子电路及压力源3 部分组成。指套的外圈为硬性指环，中间为柔性气囊。它直接与压力源相连，当旋动调节阀门时，柔性气囊便会充入气体，使产生的压力作用到手指的动脉上。

指套式电子血压计的电路框图，如图3-43 所示。当手指套进指套进行血压测量时，将开关S 闭合，压电传感器将感受到的血压脉动转换为脉冲电信号，经放大器放大变为等时间间隔的采样电压，A/D 转换器将它们变为二进制代码后输入到幅度比较器和移位寄存器。移位寄存器由开关S 激励的门控电路控制，随着门控脉冲的到来，移位寄存器存储采样电压值。接着，移位寄存器寄存的采样电压值又送回幅值比较器与紧接其后输入的采样电压值进行比较。它只将幅值大的采样电压值存储下来，也就是把测得的血压最大值(收缩压)存储下来，并通过BCD 七段译码/驱动器在显示器上显示。

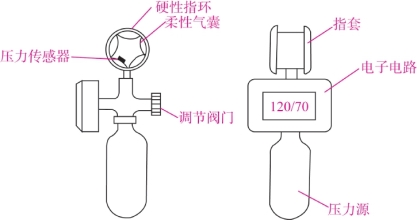

图3-42　指套式电子血压计外形图(www.daowen.com)

测量舒张压的过程与收缩压相似，只不过由另一路幅值比较器等电路来完成，将幅值小的一个采样电压存储在移位寄存器中，即舒张压的采样电压值，最后由显示器显示出来。

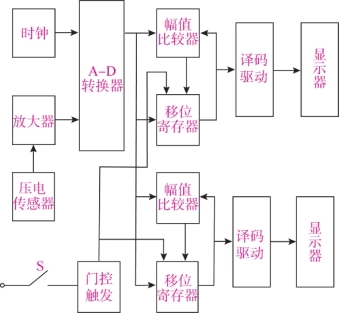

图3-43　指套式电子血压计电路框图
