MMA1220D 为Motorola 公司生产的单轴加速度传感器，由一个测力单元(重力传感器)和放大器、滤波器组成，16 脚减小空间的表面贴片(Small Outline Integrated Circuit，SOIC)封装，体积为10.45mm×7.6mm×3.55mm，工作电压为4.75 ～5.25V，电流为3 ～6mA，工作温度为-40℃～+125℃，在重力加速度为0g 时，输出电压为2.5V，重力加速度灵敏度为250mV/g，响应时间为2ms，最大工作重力加速度为11g，最高工作频率为200Hz。

MMA1220D 单轴加速度传感器的电路连接，如图3-37 所示，ST 为自检启动信号输入端，STATUS 为内部状态信号输出端。

MMA1220D 在静止状态下，向左或向右放置，重力加速度都为0g，输出电压为2.5V；向上放置，受到1g 重力加速度，输出电压为2.75V；向下放置，受到-1g 重力加速度，输出电压为2.25V。MMA1220D 静止状态放置的输出电压，如图3-38 所示。

(www.daowen.com)

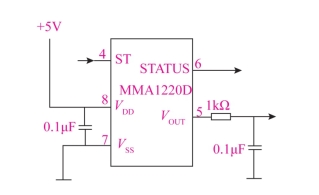

图3-37　MMA1220D 单轴加速度传感器的电路连接

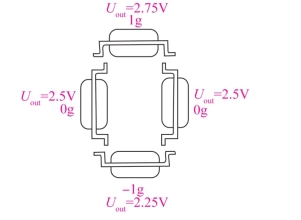

图3-38　MMA1220D 静止状态放置的输出电压

现在常用的智能手机有移动事件识别功能，用户选中屏幕菜单，再摇晃或移动手机，就可以产生对事件的识别。其原理是在手机摇晃、移动或手握方向变化时，手机上安装的加速度计和陀螺仪的输出电压发生变化，从而启动手机配置的有关应用程序响应和处理。
