自感式压力传感器原理与应用

将非电量转换成自感系数变化的传感器通常称为自感式传感器,又称电感式传感器。压力测量经常使用自感式传感器。如图3-27 所示为闭磁路式自感传感器原理结构图,主要由铁心、衔铁和线圈3 部分组成。由图3-27 可知,δ=δ0为铁心与衔铁的初始气隙长度;N 为线圈匝数;S 为铁心横截面积。

设磁路总磁阻为Rm,则线圈电感为

磁路总磁阻是由两部分组成,即导磁体磁阻Rm1和气隙磁阻Rm0,由此上式可写成

由于Rm1<<Rm0,所以上式又可写成

而气隙磁阻Rm0

在式(3-34)中,S0为气隙有效导磁截面积。

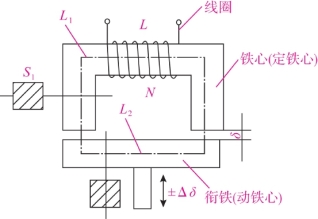

图3-27 闭磁路式自感传感器原理结构

则电感量L 为

若衔铁受外力作用使气隙厚度减小Δδ,则线圈电感也发生变化,为

(www.daowen.com)

电感的相对变化量

把式(3-35)和式(3-36)代入上式,有

当Δδ<<δ0时,上式可近似为

其灵敏度为

由式(3-38)和式(3-39)可以看出,气隙变化量Δδ 越小,非线性失真越小;气隙δ0越小,灵敏度越高。因此,该类传感器只适于微小位移,即Δδmax<1/5δ0。实际应用中常用差动变隙式自感传感器。如图3-28 所示,差动变隙式自感传感器由两个相同的电感线圈Ⅰ、Ⅱ和磁路组成。测量时,衔铁通过导杆与被测位移量相连。当被测体上下移动时,导杆带动衔铁也以相同的位移上下移动,使两个磁回路中磁阻发生大小相等、方向相反的变化,导致一个线圈的电感量增加,另一个线圈的电感量减小,形成差动工作形式。

如图3-29 所示为第二类对称接法交流电桥测量电路(图中输入输出端口交换为第一类),把传感器的两个线圈作为电桥的两个桥臂Z1和Z2,另外两个相邻的桥臂用纯电阻代替,对于高Q 值(Q=ωL/R0)的差动式电感传感器,其输出电压为

图3-28 差动变隙式自感传感器

图3-29 交流电桥测量电路

式中,L0为衔铁在中间位置时单个线圈的电感;ΔL 为单个线圈电感的变化量。
