弹性元器件表面的应变传递给电阻应变片的敏感丝栅，使其电阻发生变化。测量出电阻变化的数值，便可知应变(被测量)大小。测量时，可直接测单个应变片阻值变化；也可将应变片通以恒流而测量其两端的电压变化。但由于温度等各种原因，所以单片测量结果误差较大。选用电桥测量，不仅可以提高检测灵敏度，而且可以获得较为理想的补偿效果。基本电桥测量电路，如图3-11 所示。

如图3-11(a)和图3-11(b)所示为半桥式测量电路。由图3-11(a)可知，R1为测量片，R2为补偿片，R3、R4为固定电阻。补偿片起温度补偿的作用，当环境温度改变时，补偿片与测量片阻值同比例改变，使桥路输出不受影响。下面分析电路工作原理。

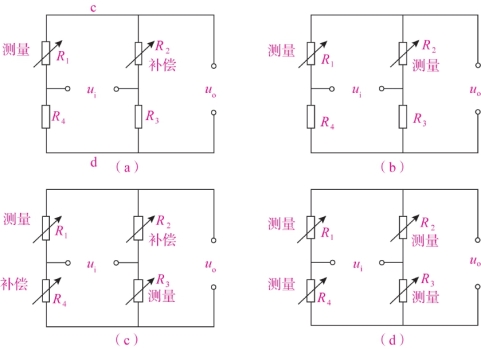

图3-11　基本电桥测量电路

(a)半桥式(单臂工作)；(b)半桥式(双臂工作)；(c)；全桥式(双臂工作)；(d)全桥式(四臂工作)

无应变时，R1=R2=R3=R4=R，则桥路输出电压为

有应变时，R1=R1+ΔR1

(www.daowen.com)

代入R1=R2=R3=R4=R，由ΔR1/(2R)＜＜1 可得

式中，为测量电路上感受的应变；k 为敏感系数。

由图3-11(b)可知，R1和R2均为相同应变测量片，又互为补偿片。有应变时，一片受拉，另一片受压，此时阻值为R1+ΔR1和R2-ΔR2，按上述同样的方法，可以计算输出电压为

如图3-11(c)和图3-11(d)所示为全桥式测量电路。由图3-11(c)可知，R1和R3为相同应变测量片，有应变时，两片同时受拉或同时受压。R2和R4为补偿片。可以计算输出电压为

由图3-11(d)可知，4 个桥臂均为测量片的电路，且互为补偿，有应变时，必须使相邻两个桥臂上的应变片一个受拉，另一个受压。可以计算输出电压为
