电阻应变片主要分为金属电阻应变片和半导体应变片两类。应变片的类型，如图3-9所示。金属电阻应变片分为体型和薄膜型。属于体型的有丝线式应变片、箔式应变片和应变花。

丝式应变片，如图3-9(a)和图3-9(b)所示，分为回绕式应变片(U 形)和短接式应变片(H 形)两种。其优点是粘贴性能好，能保证有效地传递变形，性能稳定，且可制成满足高温、强磁场、核辐射等特殊条件使用的应变片。缺点是U 形应变片的圆弧形弯曲段呈现横向效应，H 形应变片因焊点过多，可靠性下降。

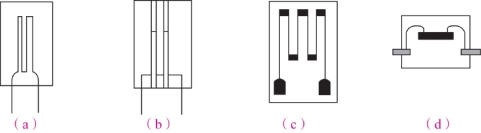

图3-9　应变片的类型

(a)回绕式(U 形)应变片；(b)短接式(H 形)应变片；(c)箔式应变片；(d)半导体应变片

箔式应变片，如图3-9(c)所示。它是用照相制版、光刻技术将厚约0.003 ～0.01mm 的金属制成箔栅。优点是黏合情况好、散热能力较强、输出功率较大、灵敏度高等。在工艺上可按需要制成任意形状，易于大量生产，成本低廉，在电测中获得广泛应用。尤其在常温条件下，箔式应变片已逐渐取代了丝式应变片。薄膜型是在薄绝缘基片上蒸镀金属制成。(www.daowen.com)

半导体应变片是用锗或硅等半导体材料作为敏感栅，如图3-9(d)所示。半导体应变片灵敏系数大、机械滞后小、频率响应快、阻值范围宽(可从几欧到几十千欧)，易于做成小型和超小型；但热稳定性差，测量误差较大。

在平面力场中，为测量某一点上主应力的大小和方向，常需测量该点上2 个或3 个方向的应变，为此需要把2 个或3 个应变片逐个黏结成应变花，或直接通过光刻技术制成。应变花分互呈45°的直角形应变花和互呈60°的等角形应变花两种基本形式，如图3-10 所示，加工和使用比较方便。

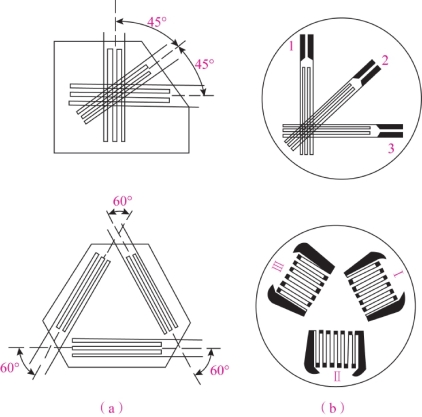

图3-10　应变花的两种基本形式

(a)互呈45°和60°的丝式应变花；(b)互呈45°和60°的箔式应变花

除上述各种应变片外，还有一些具有特殊功能和特种用途的应变片，如大应变量应变片、温度自补偿应变片和锰铜应变片等。
