电冰箱、电冰柜专用温度传感器型号有KC 系列，其主要技术指标如表2-6 所示。

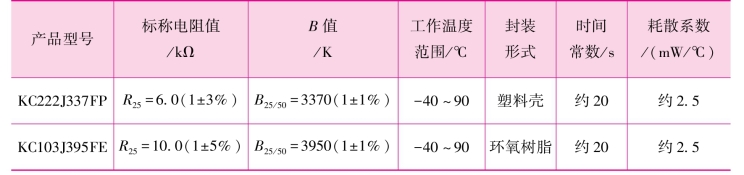

表2-6　电冰箱、电冰柜专用温度传感器技术指标

注：时间常数在水中测得，耗散系数均在静止空气中测得。

电冰箱、电冰柜热敏电阻式温控电路，如图2-31 所示。当电冰箱接通电源时，由R4和R5分压后给A1的同相输入端加上一固定基准电压，由温度调节电路RP1输出一设定温度电压加给A2的反相输入端，这样就由A1组成开机检测电路，由A2组成关机检测电路。当电冰箱内的温度高于设定温度时，由于传感器RT 和R3的分压升高而大于A1的同相输入端和A2反相输入端电压，A1输出低电平，而A2输出高电平。由IC2组成的RS 触发器的输出端输出高电平，使VT 导通继电器工作，其常开触点闭合，接通压缩机电动机电路，压缩机开始制冷。(www.daowen.com)

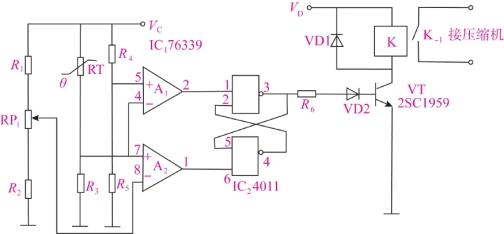

图2-31　电冰箱、电冰柜热敏电阻式温控电路

在压缩机工作一定时间后，电冰箱内温度下降，当到达设定温度时，温度传感器阻值增大，使A1的反相输入端和A2的同相输入端电压下降，A1的输出端变为高电平，而A2的输出端变为低电平，RS 触发器的工作状态翻转，其输出为低电平，从而使VT 截止，继电器K 停止工作，触点K-1被释放，压缩机停止运转。

在电冰箱停止制冷一段时间后，电冰箱内温度会慢慢升高，此时开机检测电路A1、关机检测电路A2及RS 触发器又翻转一次，使压缩机运转重新开始制冷。这样周而复始地工作，就达到控制电冰箱内温度的目的。
