(1)AD590 集成温度传感器应用电路。AD590 是应用广泛的一种集成温度传感器，在它内部有放大电路，再配上相应的外电路，可方便地构成各种应用电路。

简单测温电路，如图2-27 所示，AD590 在25℃(298.15K)时，理想输出电流为298.2μA，但实际上存在一定误差，可以在外电路中进行修正，即将AD590 串联一个可调电阻，在已知温度下调整电阻值，使输出电压UR满足1mV/K 的关系(如25℃时，UR应为298.2mV)。调整好以后，固定可调电阻，即可由输出电压UR读出AD590 所处的热力学温度。

图2-27　简单测温电路

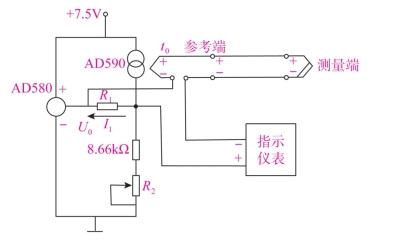

图2-28　热电偶参考端补偿电路

集成温度传感器还可用于热电偶参考端的补偿电路，如图2-28 所示，AD590 应与热电偶参考端处于同一温度下。AD580 是一个三端稳压器，其输出电压U0=2.5V。当电路进行工作时，调整电阻R2使得

式中，I1的单位为mA，这样在电阻R1上产生一个随参考端温度t0变化的补偿电压U1=I1R1。(www.daowen.com)

若热电偶参考端温度为t0，则补偿时使U1与EAB(t0，0℃)近似相等即可。不同分度号的热电偶，R1的阻值亦不同。这种补偿电路灵敏、准确、可靠和调整方便。

(2)LM26 集成温度传感器的应用。LM26 是美国国家半导体公司生产的电压输出型微型模拟温度传感器，其输出可驱动开关管，带动继电器和电风扇等负载。LM26 为5 引脚SOT-23(Small Outline Transistor，Package)封装，工作电压+2.7 ～5.5V，测量温度范围为-55 ～110℃。4 脚接电源正极，2 脚接地，3 脚为温度传感输出，输出电压与温度的关系为

式中，t 为测量温度，单位为℃。在25℃时输出电压为1855mV，温度升高，输出电压降低。

按芯片内部的控制温度基准电平设定(例如85℃)，5 脚输出高、低(1、0)电平信号，可直接驱动负载。LM26 有A、B、C、D 4 种序号，A、C 为高于控制温度关断5 脚输出信号(输出低电平)；B、D 为低于控制温度关断5 脚输出信号。其中LM26A 型内部电路结构，如图2-29(a)所示。

如图2-29(b)所示为用LM26A 控制的风扇自动控制电路，可用于计算机、笔记本电脑、音响设备功率放大器、工厂采暖通风系统。当高于设定的控制温度时，LM26A 的5 脚输出低电平信号，P 沟道场效应晶体管NDS356P 导通，风扇通电运转，进行降温。LM26 具有温度滞后特性(1 脚接地滞后10℃，接V+滞后5℃)，不会在阈值温度上下造成风扇反复开和关。

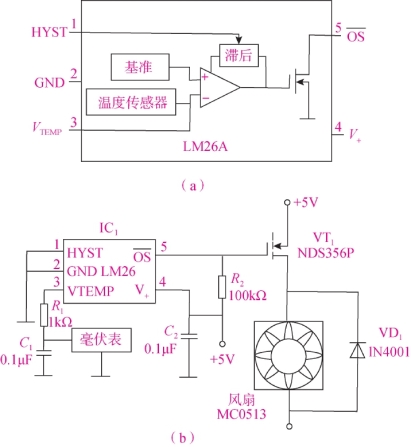

图2-29　LM26A 型温度传感器自动控制风扇电路

(a)　LM26A 内部电路结构；(b)用LM26A 控制的风扇自动控制电路
