热敏电阻4通道温度测量电路设计

热敏电阻4 通道温度测量电路,如图2-26 所示,MAX6691 为MAXIM(美信)公司研制的10 引脚μMAX(小型)封装集成电路,工作电压VCC为3.0 ~5.5V,电流典型值为300μA,最大为600μA,睡眠状态电流为3.5μA。内部电路包含一个基准电压源、一个输入放大器、一个脉宽调制器(PWM)和一个场效应晶体管漏极开路的I/O 端口,可与各种类型的微处理器I/O 端口相接。MAX6691 引脚功能如表2-4 所示。RT1~RT4引脚可连接4个NTC 或PTC 热敏电阻,测量4 个不同位置的气体或液体温度。测量温度范围为-55~125℃。

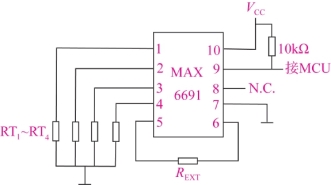

图2-26 热敏电阻4 通道温度测量电路

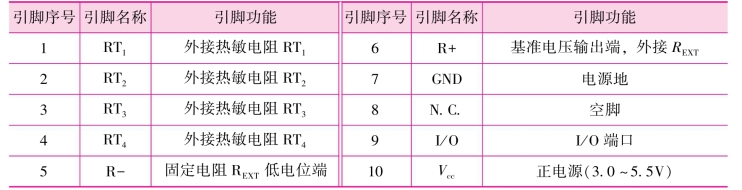

表2-4 MAX6691 引脚功能

(www.daowen.com)

测量温度工作过程如下。

(1)微处理器向MAX6691 发出低电平测量请求脉冲(≥5μs),然后释放I/O 端口。

(2)MAX6691 在收到微处理器发出的测量请求后,依次测量4 个热敏电阻两端的电压值,以脉宽调制的方式分别调制在4 个脉冲上。

(3)4 个PWM(脉宽调制)脉冲,经场效应晶体管放大后从I/O 端口发送到微处理器,由微处理器计算出温度值。

(4)发送完毕,MAX6691 将I/O 端口释放为高电平,准备接收微处理器下一次的测量请求。
