常用的机械测量工具有卡尺、千分尺、框式水平仪等。

1.卡尺

卡尺一般用于测量外径、内径和深度。卡尺主要有游标卡尺、带标卡尺、数显卡尺等。游标卡尺示意图如图7－5所示。

图7－5　游标卡尺示意图

下面以10分度游标卡尺为例，说明游标卡尺的读数原理。

游标尺上两个相邻刻度之间的距离为0.9 mm，比主尺上两个相邻刻度之间的距离小0.1 mm。读数时先从主尺上读出厘米数和毫米数，然后用游标尺读出0.1 mm位的数值，游标尺的第几条刻度线跟主尺上某一条刻度线对齐，0.1 mm位就读零点几毫米。游标卡尺的读数精确到0.1 mm。

2.千分尺

千分尺又称为螺旋测微器、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测量长度可以精确到0.001 mm。千分尺示意图如图7－6所示。(www.daowen.com)

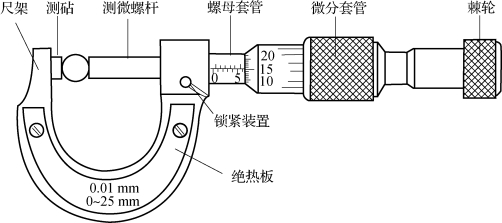

图7－6　千分尺示意图

千分尺的测量原理：精密螺纹的螺距为0.5 mm，旋钮旋转一周，测微螺杆就前进或后退0.5 mm；可动微分套筒上的刻度等分为50份，每一小格表示0.01 mm，另可估读1位。

3.框式水平仪

框式水平仪是一种利用液面水平原理，通过水准泡直接显示角位移，测量被测表面相对水平位置、垂直位置、倾斜位置偏离程度的测量工具。主要用于设备安装基础的水平度检测，以及设备安装完后通过检查设备的导轨或者工作台的水平度。框式水平仪实物图如图7－7所示。

框式水平仪的测量精度常见有0.2／300、0.5／200等。

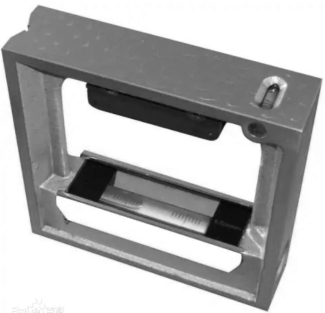

图7－7　框式水平仪
