1.本体分析

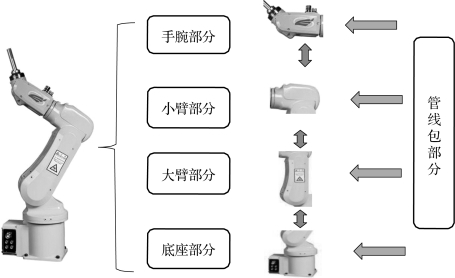

如图3-6所示,埃夫特ER3A-C60本体主要包含两部分,分别为机械本体部分以及管线包部分。管线包部分串接于本体内部,其主要由电机动力线、编码线、I/O信号接口线、管线接头以及气管组成。机械本体部分则主要划分为4个小部分,分别为底座部分、大臂部分、小臂部分以及手腕部分。各部分的组成及实物图如表3-1~表3-4所示。

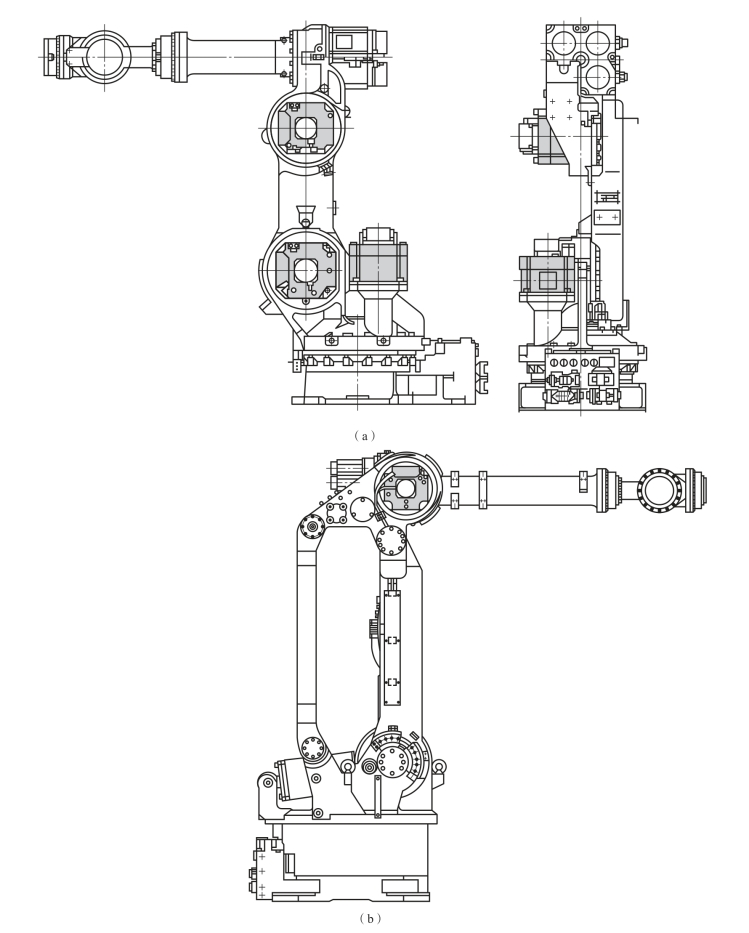

(a)基本结构;(b)连杆驱动结构
图3-6 埃夫特ER3A-C60本体

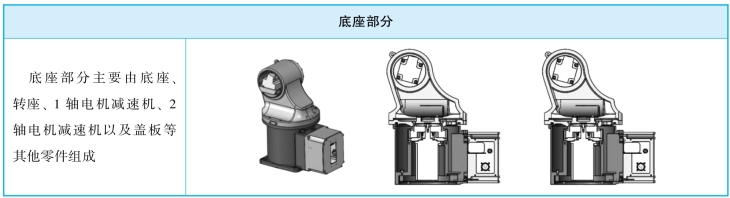

表3-1 底座部分

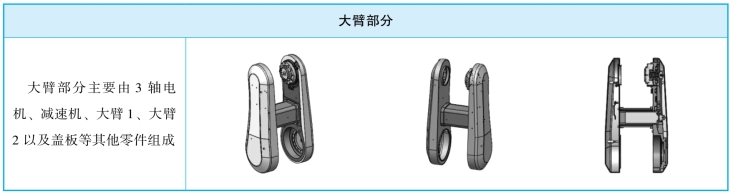

表3-2 大臂部分

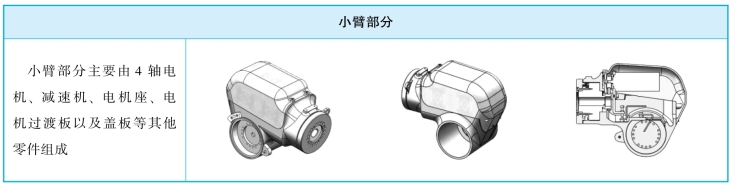

表3-3 小臂部分

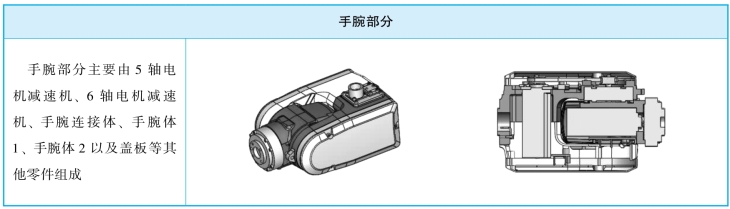

表3-4 手腕部分(www.daowen.com)
2.管线包部分

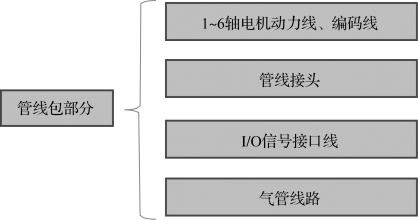

管线包部分的组成如图3-7所示。
图3-7 管线包

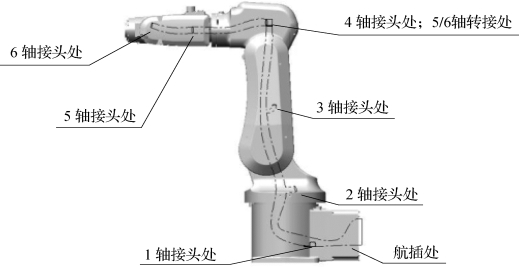

管线分布示意图如图3-8所示。
图3-8 管线包部分示意图
如图3-8所示,管线包分为两部分,从4、5、6轴接头处分为上下两部分,下部分有两分支分别接到3轴接头处以及2轴接头处,最后汇接于航插处;上部分也有两分支,分别分接于5轴接头处以及6轴接头处。
3.传动方式介绍
ER3A-C60机器人,其传动方式主要是指从电机输入端至关节输出端如何传递,其基本分为两种,电机直连减速机以及电机—带传动—减速机,具体参见表3-5。

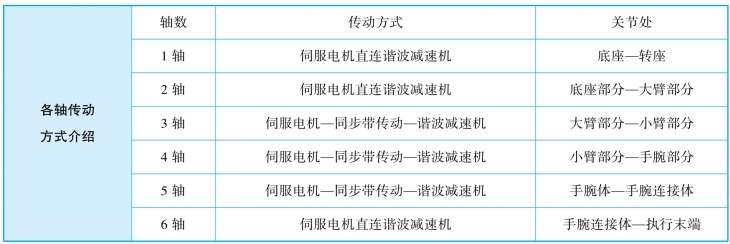

表3-5 传动方式
