主要技术参数详解

1.技术参数

由于机器人的结构、用途和要求不同,机器人的性能也有所不同。一般而言,机器人样本和说明书中所给的主要技术参数有控制轴数(自由度)、承载能力、工作范围(作业空间)、运动速度、位置精度等。此外,还有安装方式、防护等级、环境要求、供电电源要求、机器人外观尺寸与质量等与使用、安装、运输相关的其他参数。

以ABB公司的IRB120和安川公司MH6两种六轴通用型机器人为例,产品样本和说明书所提供的主要技术参数如表2-1所示。

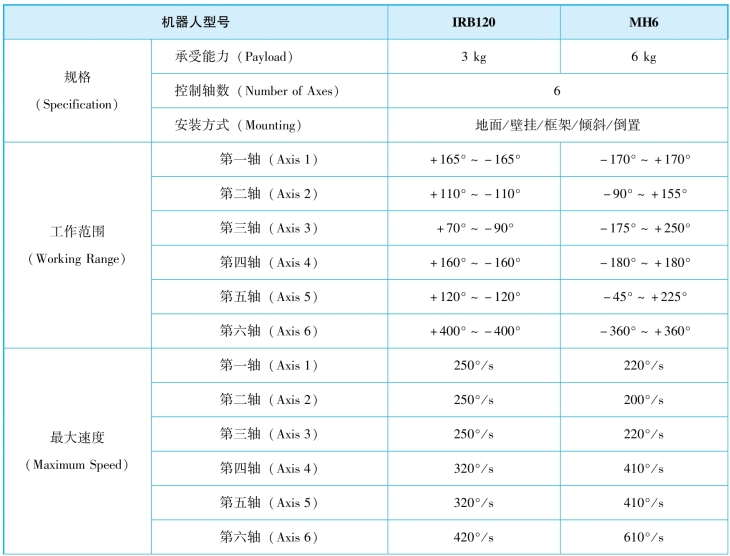

表2-1 六轴通用型机器人主要技术参数

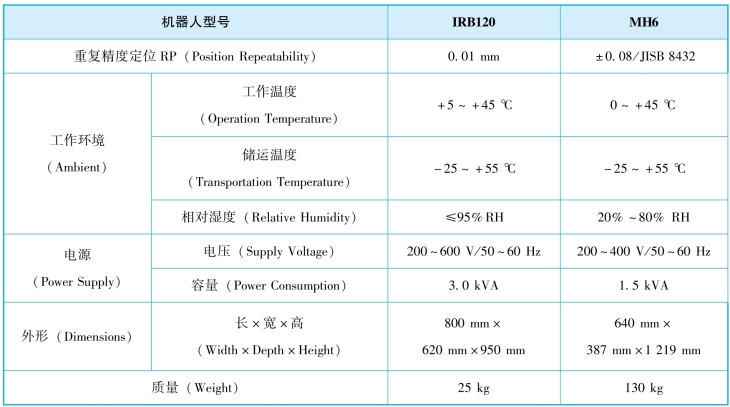

续表

由于多关节机器人的工作范围是三维空间的不规则球体,部分产品也不标出坐标轴的正负行程,为此,样本中一般需要提供如图2-24所示的详细作业空间图。

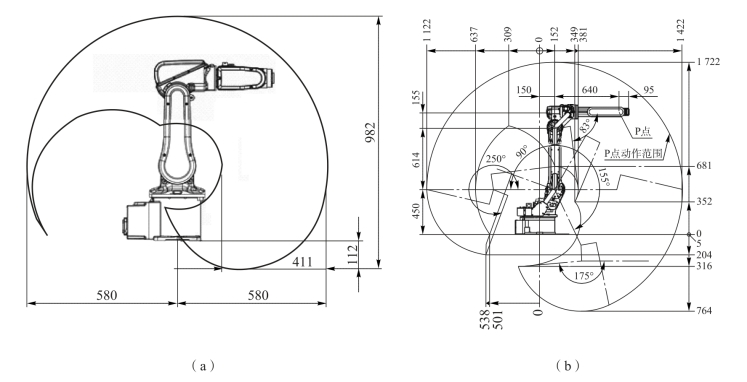

图2-24 六轴通用型机器人的作业空间(www.daowen.com)

(a)IRB120;(b)MH6

2.分类性能

工业机器人的技术性能要求与用途有关。不同类别的机器人主要技术性能如表2-2所示。

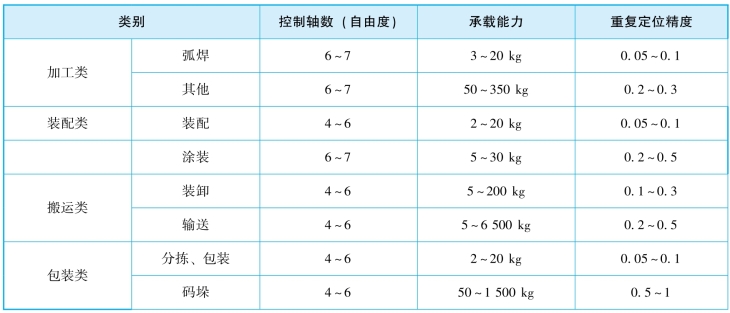

表2-2 不同类别的机器人主要技术性能

3.机器人安装方式

机器人的安装方式与结构有关。一般而言,直角坐标系机器人大都采用底面(Floor)安装,并联结构机器人则采用倒置安装;水平串联结构的多关节型机器人可采用底面和壁挂(Wall)安装;而垂直串联结构的多关节机器人除了常规的底面(Floor)安装方式外,还可根据实际需要,选择壁挂式(Wall)、框架式(Shelf)、倾斜式(Tilted)、倒置式(Inverted)等安装方式,如图2-25所示。

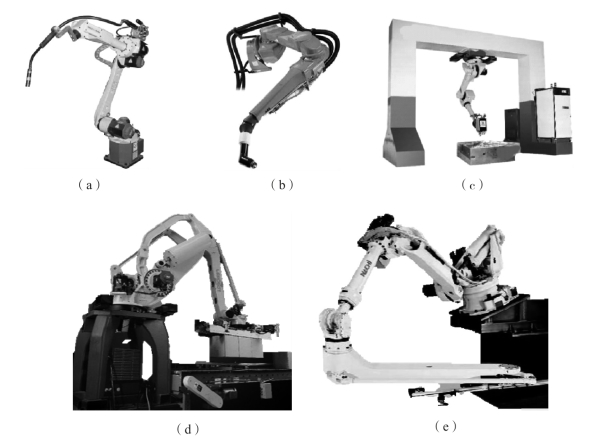

图2-25 机器人常用的安装方式

(a)底面;(b)壁挂;(c)倒置;(d)框架;(e)倾斜
