校准建筑基础平面图dwg格式图形文件的目的是使图纸的实际尺寸与标注尺寸完全一致，这一步非常重要。因为施工企业是以建筑蓝图上标注的尺寸为依据进行放样的，在AutoCAD中，即使对象的实际尺寸不等于其标注尺寸，依据蓝图放样也不会影响放样点位的正确性，但要在AutoCAD中直接采集放样点的坐标，就必须确保标注尺寸与实际尺寸完全一致，否则将酿成重大的责任事故。

在AutoCAD中打开基础平面图，将其另存盘（最好不要破坏原设计文件）。图纸校准方法如下：

（1）检查轴线尺寸

可执行文字编辑命令ddedit，选择需要查看的轴线尺寸文字对象，若显示为“＜＞”，表明该尺寸文字为AutoCAD自动计算的，只要尺寸的标注点位置正确，该尺寸就没有问题。但有些设计图纸（如配套教学资源包中的“建筑物数字化放样\宝成公司宿舍基础平面图_原设计图.dwg”文件）的全部尺寸都是文字，这时应新建一个图层如“dimtest”并设为当前图层，执行相应的尺寸标注命令，对全部尺寸重新标注一次，查看新标注尺寸与原有尺寸的吻合情况。

（2）检查构件尺寸(www.daowen.com)

构件尺寸的检查应参照大样详图进行。以“江门中心血站主楼基础平面图_原设计图.dwg”文件为例，该项目采用桩基础承台，图12.8为设计三桩与双桩承台详图尺寸与dwg图形文件尺寸的比较，差异见图中灰底色数字所示。显然，dwg图形文件中双桩承台尺寸没有严格按详图尺寸绘制，因此必须重新绘制。

设计规范一般要求桩基础承台的形心应与柱中心重合，因此柱尺寸的正确性也将影响承台位置的正确性，应仔细检查柱尺寸。如果修改了柱尺寸，则应注意同时修改承台形心的位置。在图12.8（d）中，dwg图形文件双桩承台柱子的尺寸与详图尺寸不一致，因此承台与柱子都应按详图尺寸重新绘制，并使桩基础承台的形心与柱中心重合。

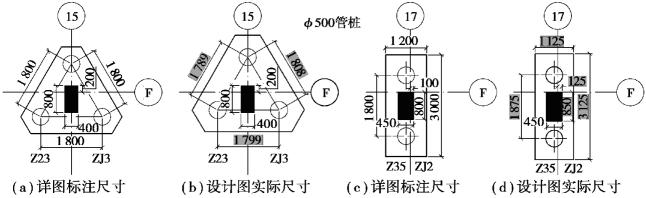

图12.8　三桩与双桩承台设计图与详图的尺寸差异

dwg图形文件设计图的校准工作，根据图纸质量及操作者的AutoCAD熟练水平不同，可能需要花费的时间也不同。例如，江门中心血站分主楼与副楼，结构设计由两人分别完成，其中主楼的桩基础承台尺寸与详图尺寸相差较大，而副楼的桩基础承台尺寸与详图尺寸基本一致，因此主楼的校准工作量要比副楼大得多。
